Входная стальная дверь "Дзета" СуперЛюкс

Конструкция СуперЛюкс производится компанией практически с момента её основания и в 90-ые годы была топовой в линейке предлагаемых конструкций. За прошедшие годы технология изготовления была существенно модернизирована, но основные ключевые характеристики сохранились: наружный лист 3 мм, два контура уплотнения, усиленные притвор и защитные наличники, при монтаже утапливаемые в стену. Конструкция СуперЛюкс

Фирменные петли производства Mauer с расчетной нагрузкой до 450 кг в комплектации Стандарт (нижняя петля имеют подшипник скольжения, регулировочный винт и отверстие для смазки).

Петли производства Mauer имеют специальную площадку для усиленной приварки к плоскости. Идеальная точность при изготовлении петель обеспечивает высокую соосность и, как следствие, - легкость открывания створки. В процессе эксплуатации не проявляется выработка материала петли, т.к. внутренняя часть каждой петли усилена каленой втулкой.

Изначально петли имеют стальной цвет и в большинстве случае окрашиваются вместе с рамой и створкой в порошковой камере. Для дверей наружного открывания располагаются снаружи, для дверей внутреннего открывания - видимы изнутри помещения.

В стоимость входит наращивание петель с учетом толщины наружной панели.

Каленая защитная пластина по всей высоте дверной створки из стали 42XCHMA (торговое название Ц85) толщиной 6.6 мм (ширина от края створки до первого ребра жесткости), для защиты классически установленных замков, девиаторов, вертикальных тяг.

Необходимые технологические отверстия выполняются при монтаже, что позволяет использовать пластину в случае установки замков любых производителей и серий.

Режим термообработки защитной вставки создает значительные сложности при попытках рассверливания, что повышает защиту замковых механизмов от такого способа взлома.

Цена указана при высоте до 2120 мм, при превышении этого предела при расчете используется коэффициент.

При установке сейфовых систем запирания или страховочных дополнительных замков и блокираторов, необходима специальная конфигурация защитной пластины, в этом случае вместо данной позиции выбирается аналогичная опция, предназначенная для защиты замковой группы сейфовых дверей.

ISEO 668 представляет собой цилиндровый замок с защёлкой и приводом вертикальных тяг. Устанавливается в стальные двери в качестве основного нижнего замка, как правило, с нажимной ручкой.

Технической особенностью замка является специальный крепеж цилиндра, что повышает степень его защищенности, однако делает невозможным смену цилиндрового механизма без демонтажа внутренней панели. С эксплуатационной точки зрения замок очень мягкий, тихий, обеспечивает постепенное выдвижение ригелей при повороте ключа или вертушки цилиндрового механизма. Привод от цилиндра к хвостовику организован через набор шестерёнок, что также повышает его устойчивость к некоторым видам силового взлома.

При установке в стальную дверь БАСТИОН замок дополнительно комплектуется следующими позициями:

• цилиндровый механизм;
• нажимные ручки;
• марганцевая пластина Mottura 94053;
• броненакладка Mottura Top Defender или Disec.

Данные позиции выбираются и оплачиваются отдельно.

Во всех фирменных конструкциях также рекомендуется для увеличения взломостойкости закрывать замковую группу (данный комплект вместе с вторым основным замком) по всей высоте от края до первого ребра жёсткости бронированной сталью Ц85 толщиной 6,6 мм. Такая мера обеспечивает адекватную защиту при попытках сверления в критичные места замка и полностью защищает от вскрытия ручным инструментом.

Для продажи доступна также версия замка ISEO с планкой - модель ISEO 678, функционально и по габаритным размерам замки идентичные, отличаются только способом монтажа в дверное полотно.

Стальная защитная пластина 94053 толщиной 2мм на весь корпус замка на основе марганцевых сплавов для замков Mottura серии 85 (одноключевые цилиндровые замки), с монтажом на замок Mottura. Назначение: защита корпуса замка и, в частности, опорной стойки от высверливания + крепеж броненакладки на цилиндровый механизм серии Top Defender (с юбкой).

Назначение броненакладки Mottura Top Defender – защита цилиндрового механизма от вырывания, выбивания, сверления, фрезерования. Броненакладка крепится вплотную к корпусу замка двумя калеными болтами, проходящими через корпус замка. Толщина наружной защитной шайбы – 12 мм.

На корпусе накладки имеется юбка, которая при монтаже входит в зацепление с специальной монтажной (марганцевой) пластиной и таким образом препятствует вырыванию защиты цилиндра целиком из створки.

Высота броненакладки подбирается с учетом толщины створки, выпускаемые компанией Mottura размеры: 30 мм, 40 мм, 50 мм, 60 мм, внешний диаметр 50мм. Броненакладка Mottura Top Defender может устанавливаться на все цилиндровые замки, имеющие в корпусе сквозные отверстия с межосевым расстоянием 38 мм.

12 НЕЗАВИСИМЫХ КОДОВЫХ ЭЛЕМЕНТОВ

В цилиндре EVVA 3KS три кодовых паза, давших название системе, независимо друг от друга перемещают 12 кодовых пластин с обеих сторон ключа. При этом блокировка осуществляется не самими кодовыми пластинами, а двумя мощными деталями, которые с двух сторон блокируют вращение сердечника в корпусе по всей его длине. Кроме того, торцы ключа имеет нарезку, распознающуюся специальным элементом внутри цилиндра.

УНИКАЛЬНОСТЬ КАЖДОГО КЛЮЧА СИСТЕМЫ 3KS

Система EVVA 3KS (3 Kurven System) является новейшей, замыкающей, механической системой, с недостигаемой для иных вариаций цилиндров в рамках близких ценовых категорий функцией безопасности и степени секретности. По заявлениям производителя, в системе 3KS возможно существование 30.000.000.000 различных двусторонних ключей. Компания EVVA гарантирует уникальность каждого ключа системы 3KS.

ЗАЩИТА ОТ ВСКРЫТИЯ И ВЗЛОМА

Принцип работы цилиндрового механизма, большое количество независимых кодовых элементов крайне затрудняют вскрытие отмычкой. Отсутствие пружин делает невозможным вскрытие цилиндра с помощью «ударной техники» («бампинга»). Благодоря отсуствию пружин повышается надежность, уменьшается трение и снижается риск поломки. Механизмы системы 3KS отличаются повышенной стойкостью к засорению и обмерзанию и могут использоваться в неблагоприятных условиях.

• Длинный шток ключей позволяет использовать их в сочетании практически с любыми дополнительными защитами цилиндров, присутствующих на рынке;
• KZS – дополнительная защита плага от высверливания;
• Ключи с длинной шейкой и металлической головкой. Для мастер-систем ключи с пластиковой головкой могут быть только серого цвета;
• Цилиндры с шестеренкой для замков MUL-T-LOCK и аналогов;
• Мастер-системы для EVVA 3KS изготавливаются достаточно быстро (2-3 дня).

CISA 57655 представляет собой шестисувальдный механический перекодировочный замок с приводом вертикальных тяг. Замок не имеет защелки, по этой причине устанавливается в стальные двери в качестве основного верхнего замка.

Замок относится к "тяжелой" серии и предназначен для установки в мощные укрепленные двери. Замок имеет оцинкованный корпус и обладает высокой механической прочностью. Запирание осуществляется в трех направлениях (три стороны): в горизонтальном направлении выдвигаются пять мощных никелированных цилиндрических запорных ригелей, одновременно с этим двухсторонний вертикальный привод обеспечивает запирание вверх и вниз. Двухсторонний сувальдный ключ позволяет полностью открыть замок механически за четыре полу-оборота (итого ключ поворачивается на 720 град). На фото представлен замок в комплектации с видимой лицевой планкой из нержавеющей стали. В фирменные конструкции БАСТИОН монтаж замка обычно производится изнутри полотна двери (вкладным образом, "на бонках"), что позволяет уменьшить зазор между створкой и рамой.

Особенностью замка является является возможность перепрограммирования (смены набора ключей, используемых для открывания) путем несложных манипуляций с помощью старого и нового пользовательских ключей и специального технологического ключа, входящего в комплект ключей. Данная операция производится на замке, установленном в двери, без его демонтажа и разбора.

При установке в стальную дверь БАСТИОН для обеспечения надлежащего уровня взломостойкости рекомендуются следующие комплектующие:

• кодовая накладка CISA 02716;
• защитный колпак CISA 06429.60;
• монтажная пластина CISA 06429.05;
• один или два девиатора Mottura 96086;
• стальная направляющая для ключа.

Во всех фирменных конструкциях также рекомендуется для увеличения взломостойкости защищать замковую группу (данный комплект вместе с вторым основным замком) по всей высоте от края до первого ребра жёсткости бронированной сталью Ц85 толщиной 6,6 мм. Такая мера обеспечивает адекватную защиту при попытках сверления в критичные места замка и полностью защищает от вскрытия ручным инструментом.

Для конструкций БАСТИОН-2 и БАСТИОН-3 рекомендуется заказ опции спецзащита замка CISA: в этом случае внутри дверной створки в наружном защитном контуре монтируется дополнительный слой каленой стали, в котором организовано отверстие только под ключ. Это повышает защиту от сверления в зону шлюза и его бронеколпака, а также серьёзно усложняет удаление этих элементов.

Данные позиции выбираются и оплачиваются отдельно.

Для продажи доступна также версия замка CISA с планкой - модель CISA 57675, функционально и по габаритным размерам замки идентичные, отличаются только способом монтажа в дверное полотно.

Монтажная стальная пластина толщиной 3мм для сувальдных одноключевых замков CISA, назначение: защита корпуса замка от высверливания и монтаж вставки из марганцевистой стали, защищающей опорную стойку.

Броненакладка CISA 06429.60 под сувальдный ключ CISA, монтируется на секретную накладку CISA 02715 или CISA 02716 для защиты последней от рассверливания и спиливания. В комплект поставки входит защитная марганцовистая пластина для защиты опорной стойки замка, внутренняя и наружняя декоративная накладки. Для квалифицированного монтажа требуется дополнительно стальная пластина 06429.05.

Секретная накладка CISA 02716 (она же иногда называется иначе - шлюзовый механизм, пиновая накладка, сувальдный цилиндр, кодовая накладка и т.д.) предназначена для установки в стальные двери совместно с сувальдным перекодировочным замком фирмы CISA.

Это чрезвычайно важный элемент безопасности, т.к. сувальдные замки при большом количестве достоинств имеют существенный недостаток - достаточно крупное отверстие для ключа, через которое часто предпринимается попытка вскрыть замок. Причем такие попытки могут быть как манипуляционными (с помощью отмычек), так и силовыми (с помощью свертыша). Одним из решений по увеличению устойчивости замка к такого рода способам взлома является предложенный итальянской фирмой CISA симбиоз сразу двух механизмов: сувальдного замка и кодовой пиновой накладки, преграждающей доступ к ключевине этого замка.

Пиновая накладка по своему принципу работы больше похожа на устройство цилиндрового типа, таким образом получается двухсистемный (сувальдно-цилиндровый) замок специального вида. Но в отличие от обычных двухсистемных замков, для закрытия/открытия замка достаточно одного ключа, что повышает удобство использования системы. Вторым преимуществом является внутренняя блокировка: пиновая накладка устанавливается так что скважина под ключ расположена вертикально, и возможность ввести ключ в горизонтально расположенную скважину замка появляется только после идентификации кода, нанесенного на ножку ключа (опознание "родного" ключа пиновой накладкой). Это очень сильно повышает устойчивость системы к манипуляционному вскрытию, а также физически не позволяет ввести в скважину свертыш или иные приспособления для вскрытия силового.

Производитель выпускает CISA 02716 с ключами двух типоразмеров: “короткие” - общая длина 95 мм и “длинные” - общая длина 115 мм, соответствующие коды комплектов 02716.51 и 02716.61. Накладка с короткими ключами устанавливается на конструкции СуперЛюкс и БАСТИОН-1, для остальных конструкций требуется длинный ключ. Также в артикуле этого элемента присутствует код цвета - 0 для латуни и 18 - для хрома, однако в изделиях БАСТИОН этот цвет не важен - снаружи накладка полностью закрывается отдельно заказываемым бронеколпаком, а декоративная накладка изнутри подбирается исходя из цвета выбранных ручек совместно со всей остальной фурнитурой.

Обычно CISA 02716 поставляется с двумя комплектами из 5 ключей, которые имеют идентичную нарезку на ножке ключа (код, определяемый конкретной пиновой накладкой) и разные кодовые комбинации под сувальдный замок. Один из комплектов используется для монтажа и проверки замка при производстве двери, в дальнейшем он может применяться клиентом как запасной. Второй комплект остается запечатанным и может быть вскрыт клиентом в любой момент, когда возникнет необходимость перекодировки замка.

При установке в стальную дверь БАСТИОН совместно с данной позицией (в одной замковой группе) обычно заказываются:

• сувальдный перекодировочный замок CISA 57675, CISA 57685 или CISA 17685;
• марганцевая пластина CISA 06429.05;
• бронеколпак CISA 06429.60;
• девиатор Mottura 96086.

Настоятельно рекомендуется также заказ позиции Защита замковой группы входных дверей: сталь Ц85, толщ. 6.6мм для усложнения доступа к корпусу замка, (опция доступна для любых конструкций) и Спецзащита для замка CISA DBkey, сталь Ц85 для увеличения уровня защищенности от силового взлома непосредственно секретной накладки (опция доступна для конструкций БАСТИОН-2 и 3).

Данные позиции выбираются и оплачиваются отдельно.

Противосъёмный засов неподвижный, монтируется с петлевой стороны, изготовлен из стали Ст20. Монтаж производится на сварке на стадии первичной сборки, засов окрашивается в цвет торца двери. Для дверей наружного открывания служит для защиты дверной створки от выламывания двери наружу при сбитии/срезании петель. Для дверей внутреннего открывания является необходимым элементов защиты при попытках выдавить дверь вовнутрь.

Рекомендуемое количество засовов зависит от системы запирания. В целях сбалансированности запирания с замковой и петлевой стороны должно быть равно суммарному количеству активных засовов, обычно от 4 до 12. Цена за 1 штуку.

Девиатор Mottura 96.086

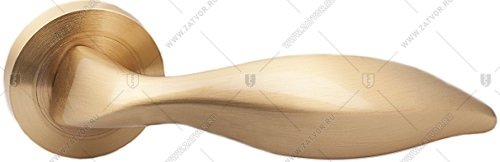

Linea Cali DELFINO - это нажимные ручки производства одноименной итальянской фабрики. Ручки выпускаются в коллекции Classic, характеризуются плавными округлыми формами с небольшим продольным ребром, проходящим по центру ручки и отлично вписываются в строгий классический интерьер.

Максимальный вылет от поверхности створки 65 мм, длина ручки 150 мм.

Базовая складская программа (как правило, есть в наличии) представлена ручками в следующих цветах:

• хром матовый (CS);
• хром глянцевый (CR);
• хром комбинированный (МС);
• латунь матовая (OS);
• латунь глянцевая (OL);
• бронза матовая (BM).

Также возможен заказ (срок поставки 2 месяца) ручек в цвете:

• золото комбинированное (ОМ);

Врезной магнитный геркон для последующего подключения сигнализации и системы "умного дома". Подаёт сигнал на подключенное устройство при открывании двери (при разъединении створки и рамы). Корпус пластиковый круглый, цвет чёрный. Стоимость с учетом монтажа и вывода проводов из рамы, но без учёта последующего подключения.

Порошковое напыление категории "Бизнес" позволяет получить структурную поверхность типа "шагрень" или "муар" нужного цвета. Применяется исключительно для дверных блоков, устанавливаемых во внутренних отапливаемых помещениях.

Финишная окраска наносится на торцы створки, петли и раму дверного блока. Остальные поверхности окрашиваются только грунтом с антикоррозийными целями.

Технология окраски:

• шпатлевка TROTON High Temp;
• нанесения финишного покрытия со структурой "шагрень" или "муар", цвет по RAL.

На наружную поверхность створки рекомендуется установка декоративной панели, т.к. облицовка из МДФ или массива существенно улучшает звукоизоляционные свойства двери. Однако при необходимости, например для технических дверей, снаружи может быть применена порошковая окраска. Эта услуга оплачивается отдельно.

При выборе структуры "шагрень" доступны практически любые цвета по карте RAL, для окраски типа "муар" список доступных цветов существенно меньше (1018, 1033,2004,3020,6003,6005,6018,7004, 7005,7011,7012, 7015, 7016, 7021, 7022,7024,7035,7037,7040,7047,8017,8019,8022,9003, 9004,9005,9006, 9007,9010,9016).

Рекомендуется для изделий среднего веса (цена указана для конструкции СуперЛюкс и Бастион-1).

Демонтаж деревянного дверного блока с вывозом крупного мусора без сохранения дверной коробки, наличников и т.д.

Цена указана для стандартного по весу и размерам дверного блока при площади дверного проема до 2,12 кв.м, при больших площадях используется коэффициент. Стоимость демонтажа нестандартных дверных блоков, а также блоков производства БАСТИОН определяется по месту в зависимости от характеристик изделия.

Монтаж конструкции категории СуперЛюкс с помощью стальных штырей (арматура 16 мм), через внутренний расширитель рамы и/или ответные части замков и противосъёмных засовов. Точное количество штырей крепления, глубина забуривания и их расположение определяются весом конструкции и материалом стены. В большинстве случаев достаточно 12 точек крепления.

Цена указана для площади дверного проёма до 2,12 кв.м, при больших площадях используется коэффициент.

В стоимость включено: выпил четверти с наружной стороны под утапливание упорного наличника, запенивание зазоров "рама-стена" пенополиуретановым герметиком, а также разгрузка и перемещение конструкции в пределах 10 м от автомобиля и подъем на этаж при наличии грузового лифта требуемых габаритов. При модификации конструкции (для противопожарных, пулестойких и иных дверей со специальными свойствами) стоимость монтажа возрастает исходя из веса конструкции.

Для изготовления данного вида панелей используется сделанная в Корее по американской технологии плёнка ПВХ и двухкомпонентный клей, изготовленный в Германии. Ламинированные панели производятся методом вакуумного прессования на специальном станке, при этом плёнка наклеивается как на ровные участки панели, так и на торцы.

В стоимость включено:

• основа МДФ;
• обработка края по радиусу;
• наклейка плёнки из основной коллекции;
• обычная (неуличная) лакировка.

Цена указана за 1 кв.м. проёма, в который монтируется дверной блок.

Минимальный коэффициент для расчёта стоимости одной панели по площади равен 1,5 (это важно учитывать при расчёте облицовки доборов и двустворчатых дверей).

Наличник декоративный стандартного сечения из МДФ толщиной 16 мм, для обрамления прямоугольной рамы с трёх сторон.

Декорирование: ламинирование.

Стыковка: под 45 или 90 град.

Стандартная ширина - до 100 мм. Стоимость указана для площади проёма до 2,12 кв.м. При больших габаритах по проему используется коэффициент, при увеличении толщины – доплата из расчета дополнительный 1 см ширины + 10% стоимости.

Рекомендуется для дверных блоков, створки которых облицованы панелями из крашеного или ламинированного МДФ.

В случае если панель выполнена из массива или шпонированного МДФ, наличники рекомендуется заказывать из массива дуба. Это связано с тем, что при шпонировке наличника из МДФ края окрашиваются в цвете, но не шпонируются, что может визуально снижать эстетические качества наличника (в этом случае рекомендуем заказывать наличники из массива дуба). При окраске или ламинировании такого негативного эффекта нет.

Для изготовления данного вида панелей используется сделанная в Корее по американской технологии плёнка ПВХ и двухкомпонентный клей, изготовленный в Германии. Ламинированные панели производятся методом вакуумного прессования на специальном станке, при этом плёнка наклеивается как на ровные участки панели, так и на торцы.

В стоимость включено:

• основа МДФ;
• фрезеровка по выбранному рисунку;
• обработка края по радиусу;
• наклейка плёнки из основной коллекции;
• обычная (неуличная) лакировка.

Цена указана за 1 кв.м. проёма, в который монтируется дверной блок.

Минимальный коэффициент для расчёта стоимости одной панели по площади равен 1,5 (это важно учитывать при расчёте облицовки доборов и двустворчатых дверей).

Комплект:

• боковые откосы из МДФ толщиной 7 мм, ламинированные или крашеные;
• наличники из МДФ толщиной 16 мм, ламинированные или крашеные;

Стыковка наличников: 45 или 90 град.

При необходимости дополнительно оплачивается порог, возможный материал порога – МДФ ламинированный, массив дуба или нержавейка

Рекомендуется для дверных блоков, створки который изнутри облицованы крашеными или ламинированными панелями из МДФ.

Указана минимальная стоимость за комплект для стандартного дверного блока (ширина наличника до 100 мм, общая глубина стены до 190 мм, площадь проёма до 2,12 кв.м.).

Для расчёта стоимости при специальных эффектах (патинированние, уличная лакировка и т.д.) используются соответствующие коэффициенты.

При увеличении площади дверного блока используется коэффициент по площади, при увеличении глубины откосов отдельно производится доплата за дополнительный размер расширителя по расценкам для панелей соответствующего вида. При увеличении ширины – доплата из расчёта дополнительный 1 см ширины + 10% стоимости к стоимости по расценкам на наличник из соотв материала. Для более простого расчета стоимости при нескольких нестандартных параметрах рекомендуется отдельно выбирать наличники, облицовку откосов и порожек.

Декоративный порожек для декорирования стального порога на раме дверного блока. Изготавливается из того же материала, что облицовочная панель (массив дуба, МДФ ламинированный или крашеный) или из нержавейщей стали.

Если панель выполнена из крашеного МДФ, порожек по желанию Заказчика может быть все равно выполнен из массива дуба: преимуществом такого решения является бОльшая механическая прочность, недостатком - визуальное отличие порога от панели ввиду наличия фактуры древесины на пороге.

Состоит их двух деталей: подставочной доски и клюва. Изготавливается в размер. Назначение – закрыть стальную часть порога и стыковки порога рамы с полом.

Цена для стандартной конфигурации порога для дверей шириной до 1 метра при обычной лакировке. Для расчёта стоимости при специальных эффектах (окраска с сохранением текстуры, патинированние, закрытие под и т.д.) используются соответствующие коэффициенты.

При двухэтапном выполнении работ данная услуга необходима единократно или дважды

1) Обязательно в случае если изделие монтируется силами БАСТИОН. Если изделие отгружается самовывозом, производится только по требованию клиента.

2) В случае если облицовка рамы монтируется позднее основного изделия требуется повторный выезд. Для правильного изготовления облицовки рамы необходимо определить точную конфигурацию наличников, глубину откосов, размерность порога. Произвести эти замеры при монтаже основной двери невозможно так как чаще всего требуются промежуточные работы строителей. Кроме того, функции монтажа и замера/проектирования выполняются разными специалистами компании.

Прим: аналогичный тариф применяется, если по независящим от БАСТИОН причинам требуется выезд инженера для консультирования строителей, объяснения состава заказа, обсуждения технических и иных характеристик с различными представителями Заказчика, осмотра ранее установленного изделия с целями ремонта/апгрейта и т.д.

Указана стоимость выезда бригады специалистов (минимум два человека) в пределах МКАД для проведения любых работ по месту, в том числе: монтажа изделий, ремонта и апгрейта изделий, замены замков/цилиндров, перекодировки, профилактики, прочих работ.

Стоимость замененных комплектующих оплачивается отдельно. Непосредственно монтаж изделий (дверей, сейфов) оплачивается отдельно. Доплата при выезде за пределы МКАД производится по действующему тарифу.

Указана стоимость монтажа одной панели (со стороны порога или со стороны петель) в случае, если монтаж производится по стандартной технологии (на винтах через плоскость панели). Винт декорируется специальной "заглушкой" (чопиком) - элементом грибообразной формы, выполняемым из массива дуба. Этот элемент окрашивается, тонируется или покрываемся пленкой того же цвета, что и сама панель.

Крепеж является видимым, для панели размером порядка 2 кв.м. обычно применяется 12 винтов *по пять слева/справа, и по одному по центру внизу и вверху). При таком способе монтажа сохраняется возможность аккуратного демонтажа панели при необходимости. В стоимость включены заглушки на винты.

В случае, если панель изготавливается силами сторонних производителей по инициативе Заказчика, производитель панели должен выполнить заглушки для винтов по чертежам, которые готовят специалисты БАСТИОН в составе услуги "Техническое задание на изготовление панели". Услуга оплачивается отдельно.

Если монтаж производится в рамках второго этапа (позднее монтажа самой двери), выезд на объект для производства работ оплачивается отдельно.
