Входная стальная дверь со скидкой БАСТИОН-6 (правые петли)

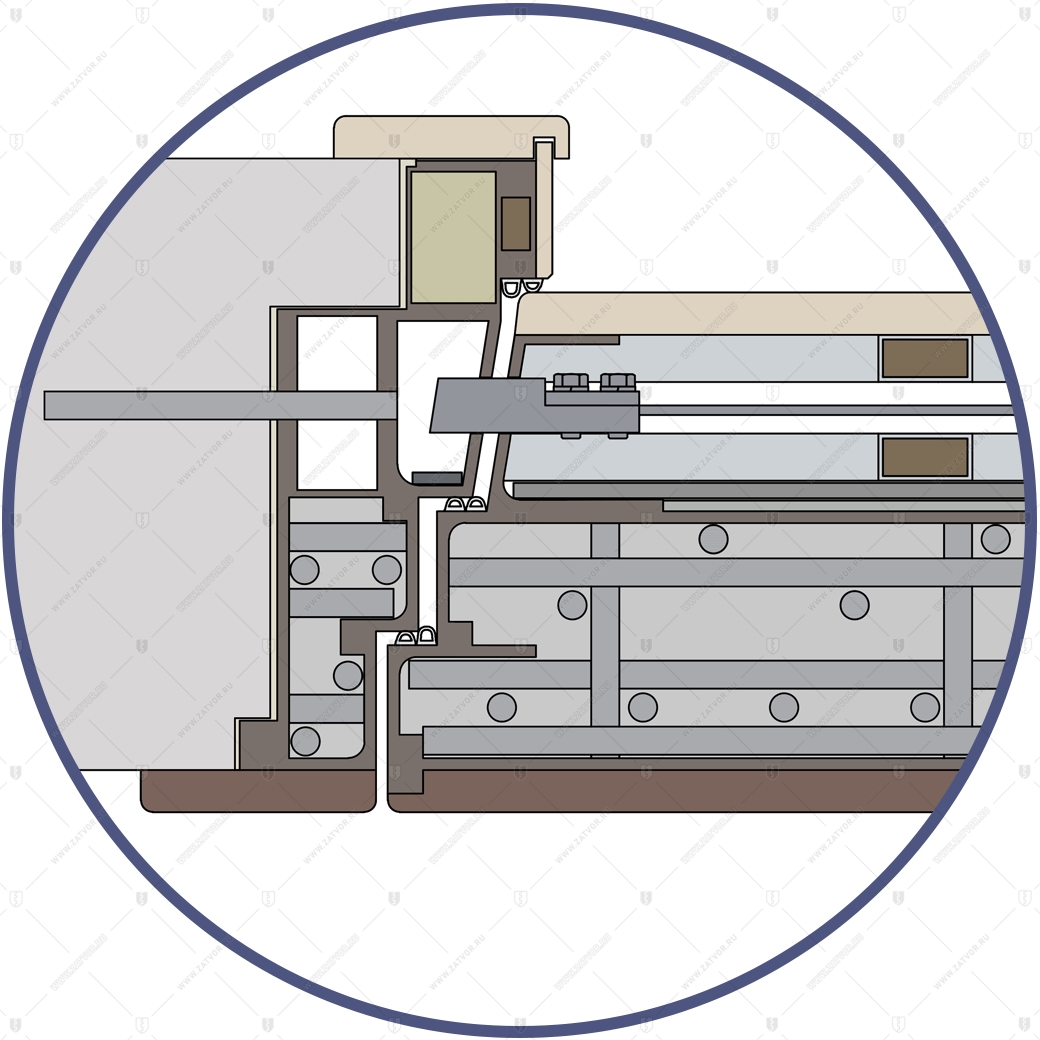

Усиленная по сравнению с предыдущей моделью бетонированная конструкция, предназначенная для установки в качестве двери в помещения для хранения ценностей. Наружный защитный контур толще на 20 мм по сравнению с БАСТИОН-5 и представляет собой два листа по 5 мм, пространство между которыми в шесть слоев армировано арматурой диаметром 12 мм и заполнено высокопрочным бетоном М800. Добавлено сквозное армирование в перпендикулярной к поверхности створки плоскости, обеспечивающее повышенные защитные свойства наружного контура.

Назначение

В качестве сейфовой двери – рекомендованное решение для установки в специализированные помещения, в которых в большом объёме хранятся денежные средства, золото, драгоценности, антиквариат и другие высоколиквидные дорогостоящие предметы.

Общие сведения

• Толщина створки в металле 185 мм;
• Три контура уплотнителей из EPDM-резины;
• Притвор на створке толщиной 110 мм;
• Наличник в составе рамы 21 мм, при монтаже утапливается в стену;
• Два уровня рёбер жесткости замкнутого сечения с заполнением МДФ или Paroc.

Защитные свойства и материалы

• Взломостойкость: класс защиты VI (шестой) по ГОСТ 51113;
• Защитный слой по всей плоскости: сталь 5 мм + 100 мм высокопрочного армированного бетона марки М800 (6 слоев арматуры А500 Ø12 мм) + сталь 5 мм;
• Защита всей плоскости створки сталью 42ХСНМА толщиной 6,6 мм (не включена в стоимость, т.к. цена определяется исходя из размера защищаемой зоны*);
• Защита засовов в раме нержавеющей жароупорной сталью AISI 310 толщиной 5 мм;
• Защита торцов рамы стальными профилями, заполненными высокопрочным армированным бетоном марки М800.

Возможные модификации

• Пулестойкое исполнение: классы защиты BR4 - BR6 по ГОСТ 51112;
• Противопожарное дымогазонепроницаемое исполнение: предел огнестойкости EIS60 по ГОСТ 53307 и 53303.

*Варианты размеров защищаемой зоны

• на всю плоскость створки;
• на всю площадь дверного блока включая раму.

Фирменные петли производства Mauer с расчетной нагрузкой до 1000 кг (нижняя петля имеет подшипник скольжения и регулировочный винт).

Петли производства Mauer имеют специальную площадку для усиленной приварки к плоскости. Идеальная точность при изготовлении петель обеспечивает высокую соосность и, как следствие, - легкость открывания створки. В процессе эксплуатации не проявляется выработка материала петли, т.к. внутренняя часть каждой петли усилена каленой втулкой.

Изначально петли имеют стальной цвет и в большинстве случае окрашиваются вместе с рамой и створкой в порошковой камере. Для дверей наружного открывания располагаются снаружи, для дверей внутреннего открывания - видимы изнутри помещения.

Данный комплект рекомендуется для входных и сейфовых дверей категории "БАСТИОН-4", а также для бетонированных сейфовых дверей категорий от "БАСТИОН-5" до "БАСТИОН-8".

Каленая защитная пластина сложной формы из стали 42XCHMA (торговое название Ц85) толщиной 6.6 мм для защиты разводной системы, вертикальных и горизонтальных тяг, установленных блокираторов. Применяется в случае использования типичной сейфовой системы запирания, состоящей из разводной трехсторонней или четырехсторонней усиленной ригельной группы с центральном механизмом и набора сейфовых блокираторов.

Необходимые технологические отверстия выполняются при монтаже, что позволяет использовать пластину в случае установки любого количества блокираторов.

Режим термообработки защитной вставки создает значительные сложности при попытках рассверливания, что повышает защиту замковых механизмов от такого способа взлома.

Цена указана при площади 2,12 кв.м, при превышении этого предела при расчете используется коэффициент.

Система построена на основе группировки точеных ригелей диаметром 23 мм, изготовленных из нержавеющей стали. Ригели собраны на так называемые "гребенки", к которым присоединены тяги, управляемые с помощью центрального механизма, который воздействует на распределители.

При воздействии на поворотное устройство (штурвал или ручку) система запирает дверь в трех или четырех направлениях, в зависимости от остальной замковой системы. Общее количество гребенок обычно составляет 4 штуки.

При установке в стальную дверь БАСТИОН система дополнительно комплектуется следующими позициями:

• центральный механизм разведения тяг и распределители (разводная система Mauer 84012);
• поворотное устройство.

Данные позиции выбираются и оплачиваются отдельно.

Фирменная разводная система (ригельная сборка) производcтва немецкого концерна Mauer.

Предназначена для приведения в действие группы засовов. Максимальное количество направлений выдвижения ригелей - четыре.

Приведение в действие возможно от любого поворотного механизма: штурвала, поворотной, поворотно-нажимной или обычной нажимной ручки.

Угол поворота устройства при максимальном выдвижении ригелей относительно открытого состояния составляет 90 град. Ход ригельных тяг 30 мм.

Предусмотрены штатные места для крепления двух сейфовых замков-блокираторов любого типа. При выборе большинства электронных кодовых замков ограничений на выбор поворотного устройства нет, эти блокираторы обычно устанавливаются на центральное штатное место. При установке на штатные места ключевых или комбинационных замков, возникают ограничения на размер поворотного устройства (удаление ключевины/оси замка от оси поворота в зависимости от выбора места установки составляет 100 мм и 140 мм).

В компании БАСТИОН разработаны технологии монтажа блокираторов любых типов на произвольном удалении от оси штурвала, таким образом появляется возможность еще на стадии проектирования гармонично вписать элементы запирания сейфовых систем в требуемый рисунок на облицовочных панелях.

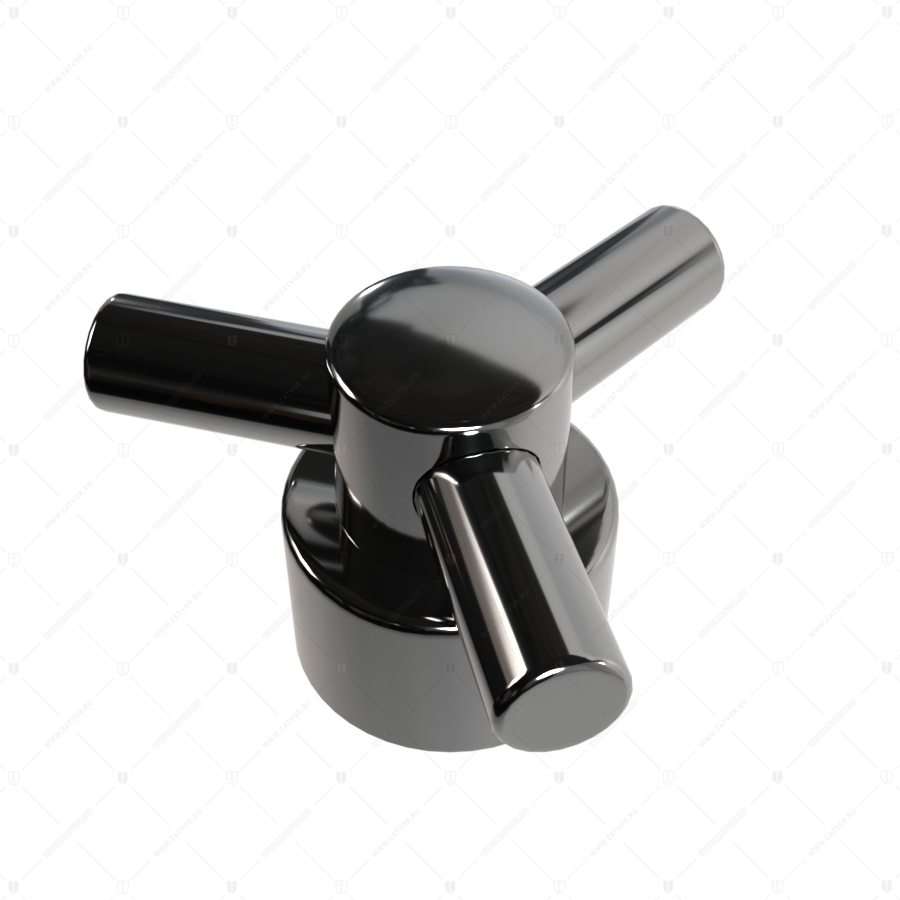

Поворотный точеный трёхлепестковый штурвал 3л-91.

Исходя из используемого материала (алюминий или латунь) возможны четыре базовых цвета:

• хром матовый (CS);
• хром глянцевый (CR);
• латунь матовая (OS);
• латунь глянцевая (OL).

При необходимости штурвал может быть покрыт специальной эмалью в цвет остальной фурнитуры, в том числе с эффектом патинирования. В результате могут быть получены популярные у итальянский производителей фурнитуры цвета, такие как:

• латунь патинированная (PM);
• олово матовое (TM);
• бронза темная матовая (BM);
• серебро древнее (AA).

В качестве образца цвета может выступать любой цвет по палитре RAL, также за дополнительную плату возможно покрытие настоящим золотом (цвет OZ).

Штурвал предназначен для управления следующими устройствами:

• двусторонним засовом Mottura 34.327;
• трехсторонним засовом Mottura 34.337;
• двусторонним засовом Mottura 96.750;
• ригельной сборкой Mauer 84011;
• ригельной сборкой Mauer 84012;
• ригельной сборкой Mauer 84081;
• ригельной сборкой Mauer 84082;
  а также любыми другими механизмами с аналогичным принципом действия.

Фиксация системы в положении открыто или закрыто в механизме самого штурвала отсутствует, поэтому при использовании с ригельными сборками необходимо обеспечивать фиксацию с помощью замков-блокираторов или засовов.

Вылет относительно поверхности створки, размер и количество лепестков определяются техническим заданием. На фото внешний диаметр штурвала 91 мм, диаметр лепестка 16 мм, длина лепестка 30 мм, диаметр центральной части 30 мм.

Материал, способ обработки, покрытие и размер могут влиять на цену. Указана стоимость образца с приведенными выше характеристиками.

Защёлка Гардиан российского производства имеет косоугольный ригель и предназначена для фиксации двери в правильном относительно рамы положении.

В корпусе имеется отверстие под квадрат, поворот которого убирает ригель внутрь корпуса защёлки, позволяя открыть дверь.

Пружинные блокираторы находятся внутри дверного полотна. Их количество определяется индивидуально. Указана цена за 1 штуку.

Ригель внутри блокиратора зафиксирован с помощью прочного тонкого тросика, проходящего по сложной траектории напротив сейфовых блокираторов и других ключевых мест запирающей системы.

Блокиратор срабатывает при попытке силового взлома дверного полотна в случае повреждения тросика, блокируя при этом ригельную систему в закрытом положении.

Противосъёмный засов неподвижный, монтируется с петлевой стороны, изготовлен из стали Ст20. Монтаж производится на сварке на стадии первичной сборки, засов окрашивается в цвет торца двери. Для дверей наружного открывания служит для защиты дверной створки от выламывания двери наружу при сбитии/срезании петель. Для дверей внутреннего открывания является необходимым элементов защиты при попытках выдавить дверь вовнутрь.

Рекомендуемое количество засовов зависит от системы запирания. В целях сбалансированности запирания с замковой и петлевой стороны должно быть равно суммарному количеству активных засовов, обычно от 4 до 12. Цена за 1 штуку.

Универсальный механический односторонний (открывается и закрывается только снаружи) перекодировочный 9-ти сувальдный ключевой сейфовый замок – блокиратор Sargent and Greenleaf (S&G) 6880.

Ключи: два цельных ключа в комплекте длиной 115 мм, 140 мм, 165 мм.

Замок соответствует ГОСТ 51053-97 класс С, EN 1300 class B, IMP class B, VdS class 2.

Компания БАСТИОН использует данный замок как в сейфовых дверях в качестве блокиратора разводной системы, так и во входных дверях (установка возможна для блокировки тяги, идущей от любого из замков, или для блокировки ригелей замка после их вхождения в раму).

В случае использования во входных дверях специальные решения позволяют организовать работу блокируемого замка в двух режимах: дежурный на два оборота (блокиратор не используется) и основной на четыре оборота (блокиратор переводится в положение "открыто", засовы замка выдвигаются, блокиратор переводится в положение "закрыто"). Уровень защищенности системы при таком способе монтажа существенно выше, особенно при внутренних типах открывания и глубокой раме.

Во всех вариантах применения специальная технология монтажа блокиратора позволяет организовать возможность извлечения ключа из скважины и в положении, когда ригеля запирающей системы (блокируемого замка) задвинуты (положение "открыто").

Основные особенности замка:

• диаметр отверстия под ключ - 1/2" (12.7 мм);
• ключ может вставляться в замок любой стороной;
• ключ может быть извлечен только при закрытом блокираторе;
• конструкция замка обеспечивает защиту от отмычек и от расшифровки кода с помощью оптических приборов;
• замок может быть перестроен на новый ключ, перестройка занимает не более 5 секунд.

При необходимости монтируются декоративная накладка на скважину (фирменная S&G 6880-501 с крышкой или изготавливаемая под заказ Bastion 6880-501 без крышки), а также направляющая трубка специального профиля для ключа.

Linea Cali FISH - это нажимные ручки производства одноименной итальянской фабрики. Ручки выпускаются в коллекции Design, обладают формой, создающей впечатление мягкости и обтекаемости ("идея рыбы"), и отлично вписываются в строгий классический интерьер.

Обладая усиленной розеткой, ручки FISH прекрасно работают на тяжелых дверях.

Максимальный вылет от поверхности створки 49 мм, длина ручки 170 мм.

Базовая складская программа (как правило, есть в наличии) представлена ручками в следующих цветах:

• хром матовый (CS);
• хром глянцевый (CR);
• хром комбинированный (MC);
• золото комбинированное (OM);
• золото блестящее (OZ);
• бронза матовая (BM).

Также возможен заказ (срок поставки 2 месяца) ручек в цвете:

• отсутствуют.

Эмаль воздушной сушки категории "Премиум" позволяет получить структурную поверхность типа "эффект камня" нужного цвета. Применяется исключительно для дверных блоков, устанавливаемых во внутренних отапливаемых помещениях.

Окраска эмалями воздушной сушки является идеальным решением для технологически сложных изделий, а также в случаях, когда значительные габаритные размеры не позволяют разместить изделие в порошковой камере. В ряде интерьеров такая окраска более предпочтительна по соображениям дизайна. Широкая цветовая гамма и палитра различных текстур позволяет подобрать оптимальное решение практически во всех ситуациях.

Финишная окраска наносится на торцы створки, петли и раму дверного блока. Остальные поверхности окрашиваются только грунтом с антикоррозийными целями.

Технология окраски:

• шпатлевка;
• грунтовка;
• эмаль KRYLON или Stone Creation как финишное покрытие или как основа;
• универсальная автомобильная эмаль (если нужен цвет по RAL) или лак (если нет слоя эмали).

Окраска эмалями воздушной сушки имеет свои достоинства:

• возможна окраска очень тяжёлых или крупногабаритных изделий, окраска которых порошком невозможна из-за превышения размеров покрасочной камеры или допустимого для подъёмного механизма веса;
• возможна окраска сложных изделий с большим количеством сварных соединений;
• возможно идеальное выведение мест технологической стыковки металлопроката;
• возможно идеальное восстановление повреждённого в процессе монтажа или эксплуатации покрытия.

Относительные недостатки по сравнению с порошковой окраской:

• область защелки на раме сотрется быстрее, чем у рамы, окрашенной порошком;
• уплотнитель требуется дополнительно фиксировать на клей (стандартной клеевой основы недостаточно для структурной поверхности).

На наружную и внутреннюю поверхность створки рекомендуется установка декоративных панелей, т.к. облицовка из МДФ или массива существенно улучшает звукоизоляционные свойства двери. Однако если того требуют соображения дизайна или режим будущей эксплуатации двери, для окраски плоскости снаружи и/или изнутри может быть применена окраска с эффектом камня данной категории (окраска плоскости двери оплачивается дополнительно).

Возможна окраска по карте RAL или применение многоцветных текстурных решений от производителей Rust Oleum (серия Stone Creation) и Krylon (серия Natural Stone Textured Finish).

Цена указана для трехконтурных конструкций любого веса (Бастион-5, Бастион-6).

Подробнее

Монтаж конструкции категории БАСТИОН-6 с помощью стальных штырей (арматура 16 мм), через внутренний расширитель рамы и/или ответные части замков и противосъёмных засовов. Точное количество штырей крепления, глубина забуривания и их расположение определяются весом конструкции и материалом стены.

Цена указана для площади дверного проёма до 2,12 кв.м, при больших площадях используется коэффициент.

В стоимость включено: выпил четверти с наружной стороны под утапливание упорного наличника, запенивание зазоров "рама-стена" пенополиуретановым герметиком. При модификации конструкции (для противопожарных, пулестойких и иных дверей со специальными свойствами) стоимость монтажа возрастает исходя из веса конструкции.

Для тяжелых изделий (при весе дверного блока или сейфа от 800кг до 1200кг) стоимость монтажа не включает в себя услуги по разгрузке изделий и доставке его до лифта/квартиры. Компания БАСТИОН приглашает для таких работ профессиональных такелажников.

На сайте указана минимальная стоимость, она же обычно фигурирует в первичной спецификации изделия. Окончательная цифра уточняется после выезда инженера на объект и зависит от веса, габаритов изделия, а также расположения места монтажа относительно места разгрузки (количестве ступенек и метром по прямой на пути проноса, а также связанных с характером помещения и состоянием ремонта дополнительных сложностей).

Указана стоимость выезда бригады такелажников в пределах МКАД. При выезде за МКАД дополнительно оплачивается аренда микроавтобуса.
