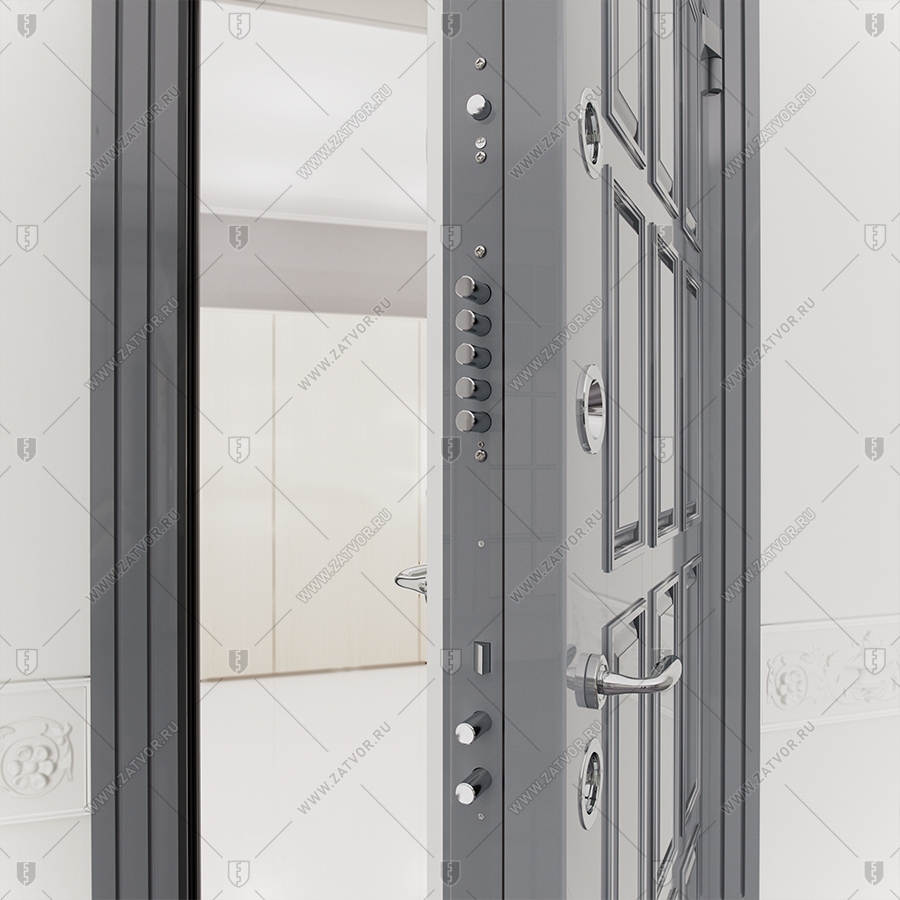

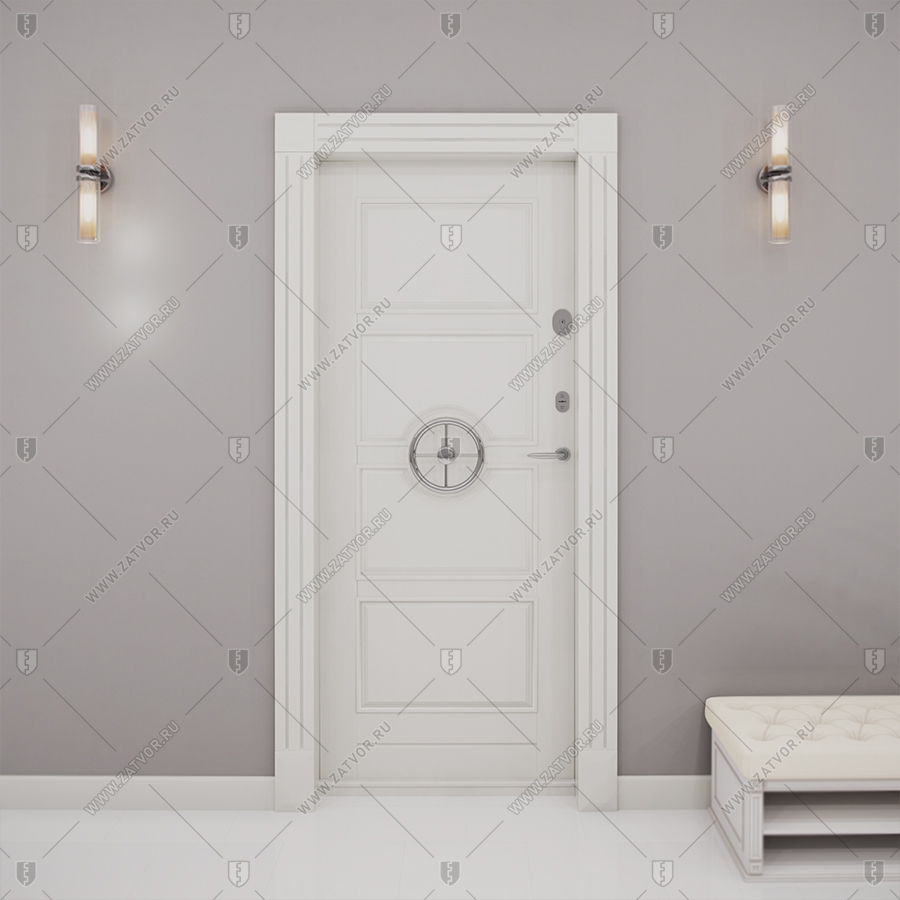

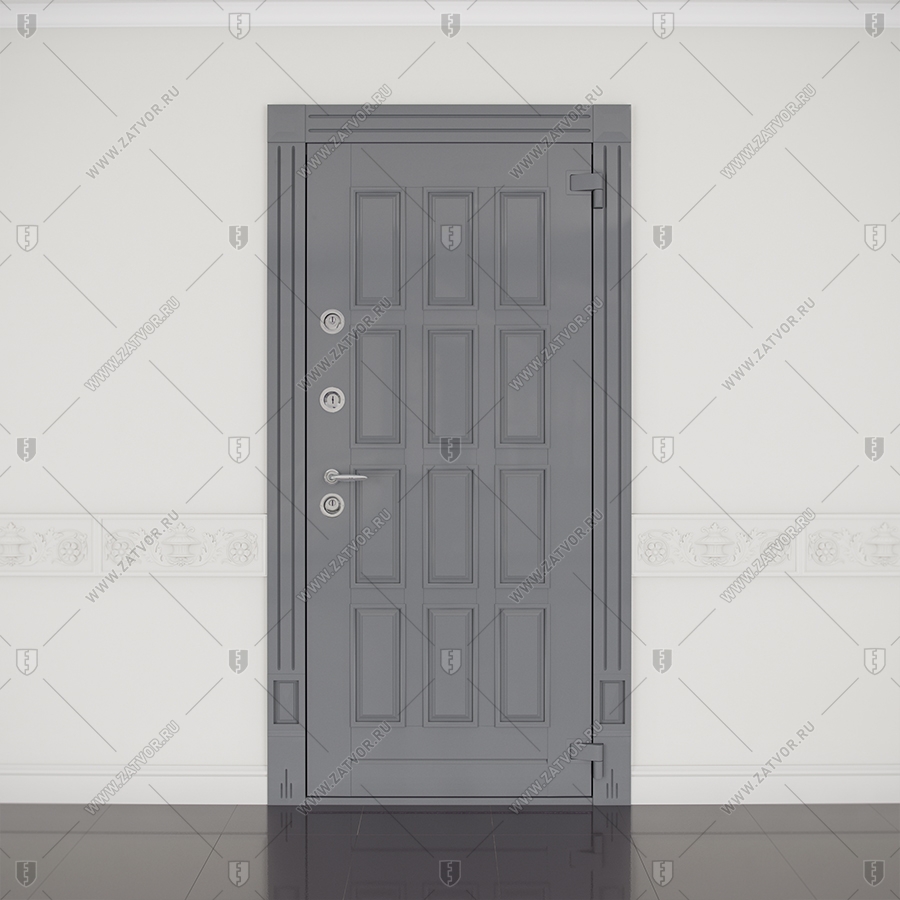

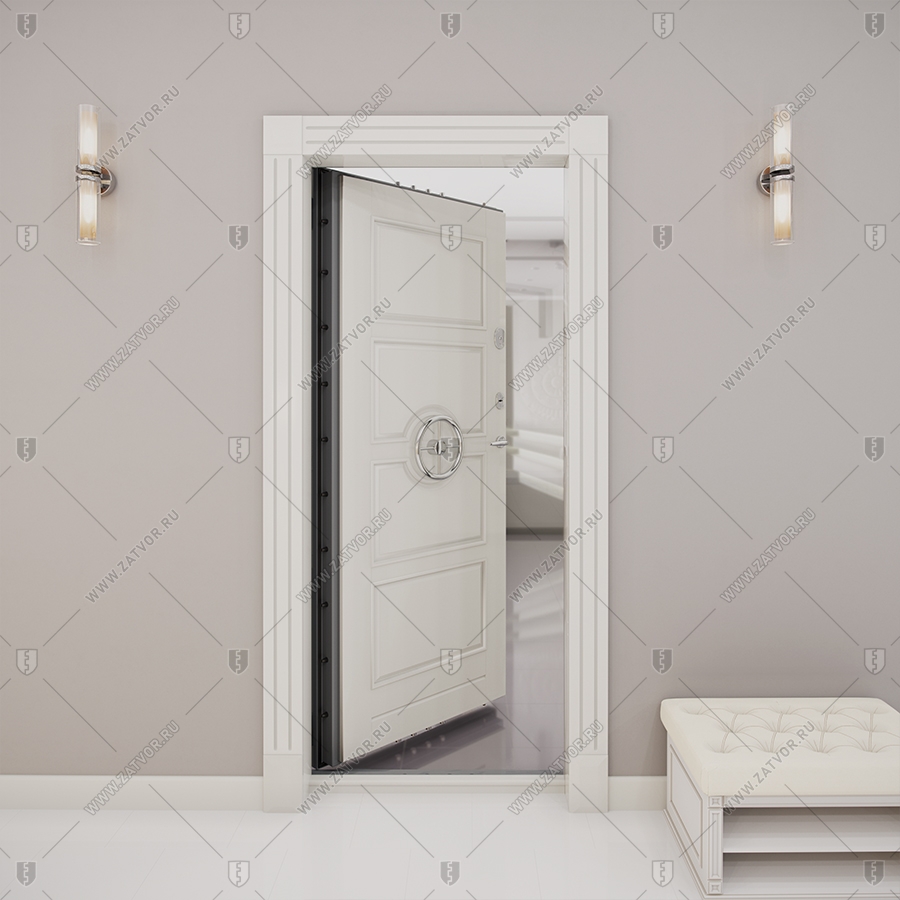

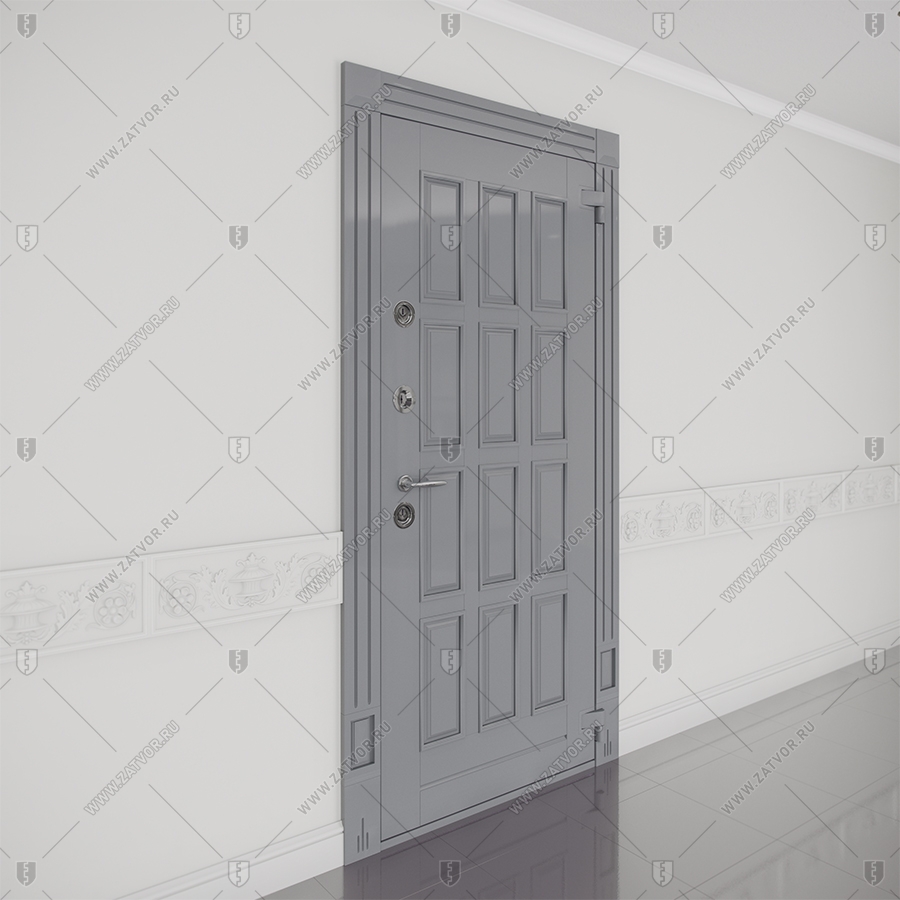

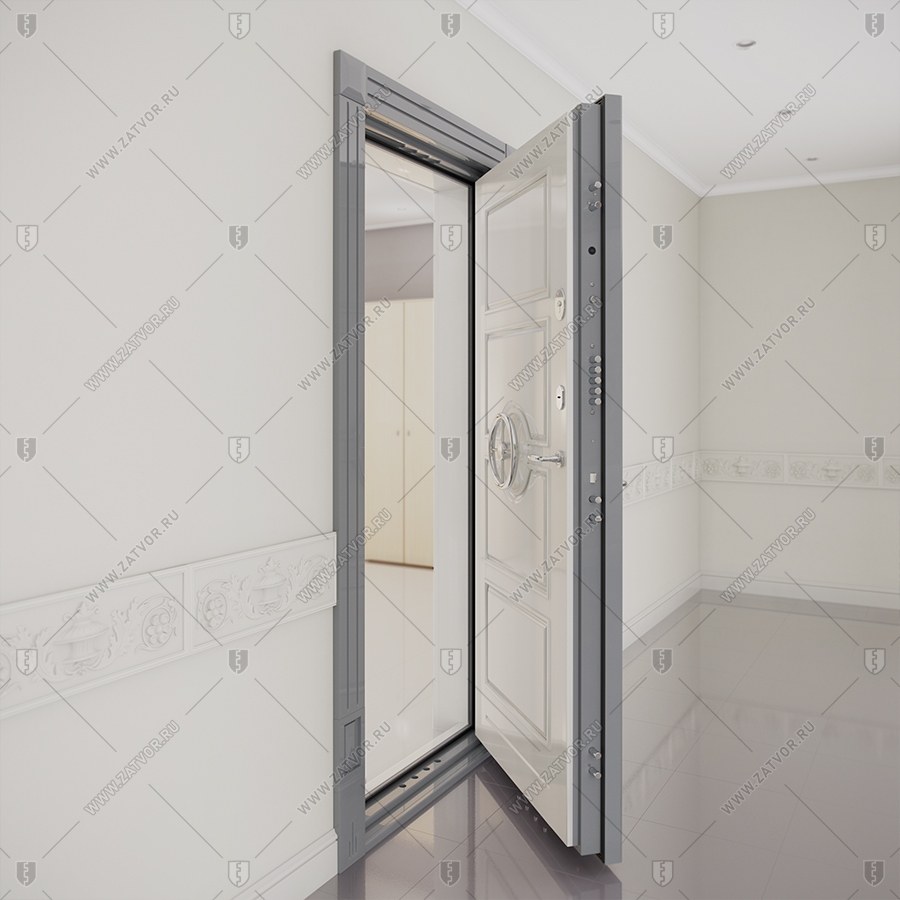

Входная взломостойкая дверь "Эмфрит" БАСТИОН-3 с лакировкой Люкс

Для Заказчиков, склонных выбирать близкие к максимальным решения, модель БАСТИОН-3 рекомендована для установки в квартиры в качестве входной двери. Конструкция имеет многослойную наружную защиту по всей плоскости, состоящую из трёх стальных листов с проваркой их насквозь шпильками с шагом 150 мм. В конструкции присутствует защита нержавеющей сталью в районе засовов и двойная система ребер жесткости, за счет терморазрыва обеспечивающая снижение теплопроводности дверного полотна. Эти меры, кроме существенного прироста взломостойкости, также обеспечивают отличные звуко-тепло изоляционные свойства, что позвлоляет её использовать в качестве уличной входной двери в загородный дом.

Назначение

В качестве входной двери в квартиру или коттедж – оптимальное решение для Заказчиков с высоким уровнем требований и наличием финансовой возможности их реализации.

Общие сведения

• Толщина створки в металле 95 мм;
• Два контура уплотнителей из EPDM-резины;
• Притвор на створке толщиной 34 мм;
• Наличник в составе рамы толщиной 20 мм, при монтаже утапливается в стену;
• Два уровня рёбер жесткости замкнутого сечения с заполнением МДФ или Paroc;
• Заполнение створки базальтовым утеплителем Paroc.

Защитные свойства и материалы

• Взломостойкость: класс защиты III (третий) по ГОСТ 51113;
• Защита по всей плоскости: сталь 3 мм + фанера 10 мм + сталь 2 мм + фанера 10 мм + сталь 2 мм, листы соединены шпильками с шагом не более 150 мм;
• Защита замковой зоны сталью 42ХСНМА толщиной 6,6 мм (не включена в стоимость, т.к. цена определяется исходя из размера защищаемой зоны*);
• Защита засовов в раме нержавеющей жароупорной сталью AISI 310 толщиной 5 мм.

Возможные модификации

• Пулестойкое исполнение: классы защиты BR4 - BR5 по ГОСТ 51112;
• Противопожарное дымогазонепроницаемое исполнение: предел огнестойкости EIS60 по ГОСТ 53307 и 53303.

*Варианты размеров защищаемой зоны

• только на область типовой запирающей системы для входных дверей (по всей высоте, на ширину 150мм);
• на всю плоскость створки;
• на всю площадь дверного блока включая раму.

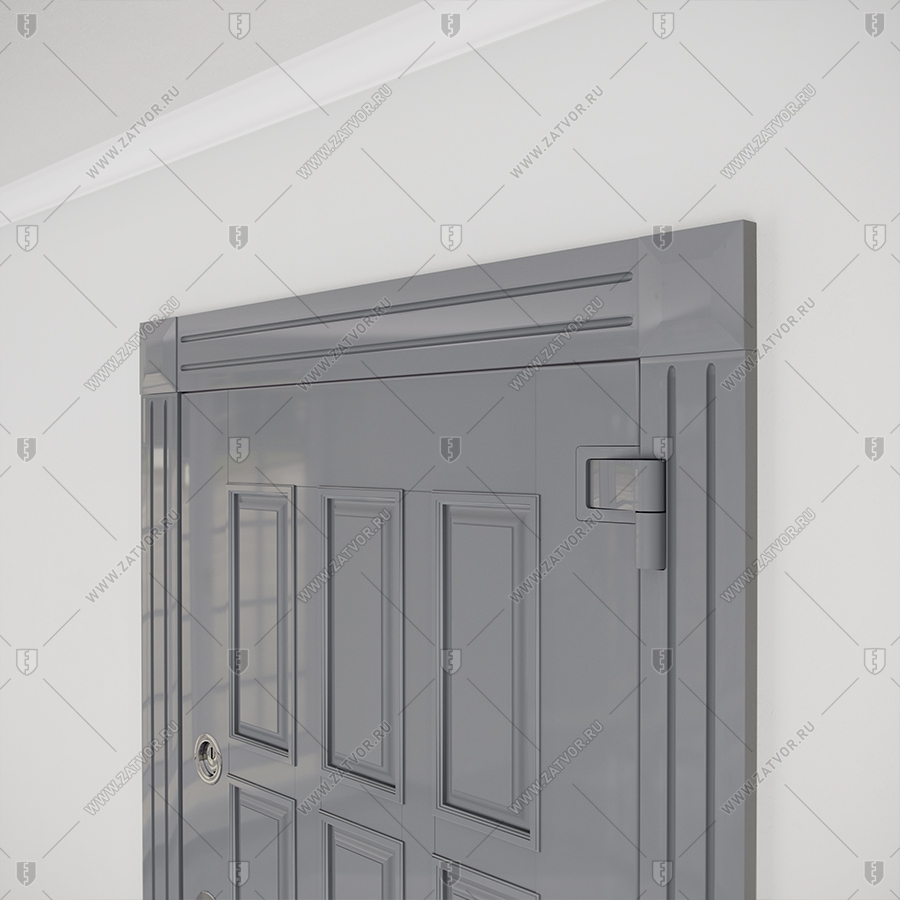

Фирменные петли производства Mauer с расчетной нагрузкой до 450 кг в комплектации Премиум (обе петли имеют подшипник скольжения, регулировочный винт и отверстие для смазки).

Петли производства Mauer имеют специальную площадку для усиленной приварки к плоскости. Идеальная точность при изготовлении петель обеспечивает высокую соосность и, как следствие, - легкость открывания створки. В процессе эксплуатации не проявляется выработка материала петли, т.к. внутренняя часть каждой петли усилена каленой втулкой.

Изначально петли имеют стальной цвет и в большинстве случае окрашиваются вместе с рамой и створкой в порошковой камере. Для дверей наружного открывания располагаются снаружи, для дверей внутреннего открывания - видимы изнутри помещения.

В стоимость входит наращивание петель с учетом толщины наружной панели.

Каленая защитная пластина по всей высоте дверной створки из стали 42XCHMA (торговое название Ц85) толщиной 6.6 мм (ширина от края створки до первого ребра жесткости), для защиты классически установленных замков, девиаторов, вертикальных тяг.

Необходимые технологические отверстия выполняются при монтаже, что позволяет использовать пластину в случае установки замков любых производителей и серий.

Режим термообработки защитной вставки создает значительные сложности при попытках рассверливания, что повышает защиту замковых механизмов от такого способа взлома.

Цена указана при высоте до 2120 мм, при превышении этого предела при расчете используется коэффициент.

При установке сейфовых систем запирания или страховочных дополнительных замков и блокираторов, необходима специальная конфигурация защитной пластины, в этом случае вместо данной позиции выбирается аналогичная опция, предназначенная для защиты замковой группы сейфовых дверей.

Важно отметить, что изготовление просто противопожарной двери не является сложной инженерной задачей, такие двери производят десятки компаний. Реальные технические сложности начинаются, когда к дверному блоку одновременно предъявляются требования по стойкости к термическим воздействиям и устойчивости к силовому взлому. Проблема связана с тем, что основные меры, направленные на повышение взломостойкости изделия, в частности, активное использование полнотелого проката и наличие многочисленных рёбер жёсткости в створке, ухудшает стойкость изделий к нагреванию, т.к. металл является прекрасным проводником тепла.

В этой связи, кроме применения специальных материалов, в конструкции БАСТИОН при разработке взломопожаростойких модификаций стальных дверей, были внесены конструктивные изменения. В частности, именно для таких конструкций была разработана комбинированная двухуровневая система рёбер жёсткости, при которой между наружной и внутренней решёткой рёбер остаётся небольшое расстояние, выполняющее функции терморазрыва. Рама защитной пожаростойкой двери имеет большую ширину за счёт дополнительной защиты конструкции от нагрева с торцевой стороны. Также был разработан специальный способ крепежа внутреннего СМЛ-листа, обеспечивающий максимальную изолированность замков от возможного нагрева изнутри, при том, что лист СМЛ остается съёмным, что необходимо для профилактики и ремонта стальной противопожарной двери.

Для обеспечения пожаростойких свойств при изготовлении изделий используется два специфичных материала: плиты СМЛ и лента ЛПУ.

Стекломагнезитовый лист (СМЛ) - это листовой отделочный материал, армированный базальтовой сеткой. СМЛ отличается стойкостью к длительному воздействию высоких температур и открытого огня. Даже при толщине всего 6 мм, СМЛ способен противостоять огню в течение 120 минут и при этом выдерживать температуру до 1200˚С. Также магнезит достаточно легко противостоит морозам и выдерживает более 50 циклов заморозки и нагрева.

Лента термоуплотнительная (ЛТУ) предназначена для повышения огнестойкости противопожарных дверей, ворот, сейфов и других изделий. При воздействии температур свыше 150 °С образуется прочный слой пены, который заполняет зазоры между створкой и рамой и таким образом препятствует проникновению горячих газов, языков пламени и дыма. Коэффициент увеличения объёма материала ленты составляет не менее 5.

Компания БАСТИОН в силу своей ориентации на выпуск взломостойких противопожарных дверей, решает проблему защиты замковой системы от нагрева с помощью конструкции самой двери. В отличие от массовых дешёвых противопожарных дверей, конструкции БАСТИОН имеют значительную толщину створки (в разных моделях не менее 85, 112, 122, 135 мм), при этом не менее 24 мм из этой толщины занимают плиты СМЛ, обеспечивающие по всей плоскости (включая область замков) необходимый уровень защиты от нагрева. При таком подходе в противопожарную защитную дверь могут быть установлены серьёзные взломостойкие замки со всеми необходимыми защитными элементами.

Mottura Gorilla 86430 представляет собой цилиндровый замок с защёлкой и приводом вертикальных тяг. Устанавливается в стальные двери в качестве основного нижнего замка, как правило, с нажимной ручкой.

Особенностью замка является функция антипаника. Открывание замка изнутри осуществляется с помощью нажатия на ручку, что приводит в действие не только защёлку (как у обычных замков), но и все ригеля. Закрывание замка снаружи осуществляется ключом установленного цилиндрового механизма. Изнутри замок можно закрыть как с помощью цилиндрового механизма (ключом или вертушкой), так и с помощью ручки (ее надо поднять вверх на 45°). В отличие от обычных замков серии "антипаник", Mottura "Gorilla" 85430 является замком тяжелой серии с возможностью организации трехстороннего запирания стальной двери.

При установке в стальную дверь БАСТИОН замок дополнительно комплектуется следующими позициями:

• цилиндровый механизм;
• нажимные ручки;
• марганцевая пластина Mottura 94053;
• броненакладка Mottura Top Defender или Disec.

Во всех фирменных конструкциях также рекомендуется для увеличения взломостойкости закрывать замковую группу (данный комплект вместе с вторым основным замком) по всей высоте от края до первого ребра жёсткости бронированной сталью Ц85 толщиной 6,6 мм. Такая мера обеспечивает адекватную защиту при попытках сверления в критичные места замка и полностью защищает от вскрытия ручным инструментом.

Данные позиции выбираются и оплачиваются отдельно.

Назначение броненакладки Mottura Top Defender – защита цилиндрового механизма от вырывания, выбивания, сверления, фрезерования. Броненакладка крепится вплотную к корпусу замка двумя калеными болтами, проходящими через корпус замка. Толщина наружной защитной шайбы – 12 мм.

На корпусе накладки имеется юбка, которая при монтаже входит в зацепление с специальной монтажной (марганцевой) пластиной и таким образом препятствует вырыванию защиты цилиндра целиком из створки.

Высота броненакладки подбирается с учетом толщины створки, выпускаемые компанией Mottura размеры: 30 мм, 40 мм, 50 мм, 60 мм, внешний диаметр 50мм. Броненакладка Mottura Top Defender может устанавливаться на все цилиндровые замки, имеющие в корпусе сквозные отверстия с межосевым расстоянием 38 мм.

Стальная защитная пластина 94053 толщиной 2мм на весь корпус замка на основе марганцевых сплавов для замков Mottura серии 85 (одноключевые цилиндровые замки), с монтажом на замок Mottura. Назначение: защита корпуса замка и, в частности, опорной стойки от высверливания + крепеж броненакладки на цилиндровый механизм серии Top Defender (с юбкой).

EVVA EPS представляет собой цилиндровый механизм, устанавливаемый в любые цилиндровые замки с европейским профилем. Данная модель является младшей в линейке цилиндров австрийской фирмы EVVA.

Особенностями цилиндрового механизма являются достаточно сложный профиль ключа, ложные пазы на штифтах и использование дополнительного контроля боковой нарезки, что затрудняет вскрытие цилиндра отмычками. Стандартная защита от силовых методов взлома включает в себя высокопрочные вставки в корпусе и вращающемся элементе («плаге») цилиндра. В центре корпуса цилиндра находится сердечник из нержавеющей стали, усложняющий выдергивание и перелом цилиндра.

Данный цилиндр обладает достаточной степенью надежности в плане отказоустойчивости, однако его уровень взломостойкости оценивается нами как недостаточный для установки в серьезные модели дверей уровня БАСТИОН-2 и выше.

В этой связи рекомендуется в моделях дверей БАСТИОН использовать цилиндр EVVA EPS как строительный (монтажный, временный) на время проведения ремонтных работ в квартире. В моделях дверей категории СуперЛюкс цилиндр также может быть установлен в качестве постоянного.

CISA 57655 представляет собой шестисувальдный механический перекодировочный замок с приводом вертикальных тяг. Замок не имеет защелки, по этой причине устанавливается в стальные двери в качестве основного верхнего замка.

Замок относится к "тяжелой" серии и предназначен для установки в мощные укрепленные двери. Замок имеет оцинкованный корпус и обладает высокой механической прочностью. Запирание осуществляется в трех направлениях (три стороны): в горизонтальном направлении выдвигаются пять мощных никелированных цилиндрических запорных ригелей, одновременно с этим двухсторонний вертикальный привод обеспечивает запирание вверх и вниз. Двухсторонний сувальдный ключ позволяет полностью открыть замок механически за четыре полу-оборота (итого ключ поворачивается на 720 град). На фото представлен замок в комплектации с видимой лицевой планкой из нержавеющей стали. В фирменные конструкции БАСТИОН монтаж замка обычно производится изнутри полотна двери (вкладным образом, "на бонках"), что позволяет уменьшить зазор между створкой и рамой.

Особенностью замка является является возможность перепрограммирования (смены набора ключей, используемых для открывания) путем несложных манипуляций с помощью старого и нового пользовательских ключей и специального технологического ключа, входящего в комплект ключей. Данная операция производится на замке, установленном в двери, без его демонтажа и разбора.

При установке в стальную дверь БАСТИОН для обеспечения надлежащего уровня взломостойкости рекомендуются следующие комплектующие:

• кодовая накладка CISA 02716;
• защитный колпак CISA 06429.60;
• монтажная пластина CISA 06429.05;
• один или два девиатора Mottura 96086;
• стальная направляющая для ключа.

Во всех фирменных конструкциях также рекомендуется для увеличения взломостойкости защищать замковую группу (данный комплект вместе с вторым основным замком) по всей высоте от края до первого ребра жёсткости бронированной сталью Ц85 толщиной 6,6 мм. Такая мера обеспечивает адекватную защиту при попытках сверления в критичные места замка и полностью защищает от вскрытия ручным инструментом.

Для конструкций БАСТИОН-2 и БАСТИОН-3 рекомендуется заказ опции спецзащита замка CISA: в этом случае внутри дверной створки в наружном защитном контуре монтируется дополнительный слой каленой стали, в котором организовано отверстие только под ключ. Это повышает защиту от сверления в зону шлюза и его бронеколпака, а также серьёзно усложняет удаление этих элементов.

Данные позиции выбираются и оплачиваются отдельно.

Для продажи доступна также версия замка CISA с планкой - модель CISA 57675, функционально и по габаритным размерам замки идентичные, отличаются только способом монтажа в дверное полотно.

Броненакладка CISA 06429.60 под сувальдный ключ CISA, монтируется на секретную накладку CISA 02715 или CISA 02716 для защиты последней от рассверливания и спиливания. В комплект поставки входит защитная марганцовистая пластина для защиты опорной стойки замка, внутренняя и наружняя декоративная накладки. Для квалифицированного монтажа требуется дополнительно стальная пластина 06429.05.

Монтажная стальная пластина толщиной 3мм для сувальдных одноключевых замков CISA, назначение: защита корпуса замка от высверливания и монтаж вставки из марганцевистой стали, защищающей опорную стойку.

Секретная накладка CISA 02716 (она же иногда называется иначе - шлюзовый механизм, пиновая накладка, сувальдный цилиндр, кодовая накладка и т.д.) предназначена для установки в стальные двери совместно с сувальдным перекодировочным замком фирмы CISA.

Это чрезвычайно важный элемент безопасности, т.к. сувальдные замки при большом количестве достоинств имеют существенный недостаток - достаточно крупное отверстие для ключа, через которое часто предпринимается попытка вскрыть замок. Причем такие попытки могут быть как манипуляционными (с помощью отмычек), так и силовыми (с помощью свертыша). Одним из решений по увеличению устойчивости замка к такого рода способам взлома является предложенный итальянской фирмой CISA симбиоз сразу двух механизмов: сувальдного замка и кодовой пиновой накладки, преграждающей доступ к ключевине этого замка.

Пиновая накладка по своему принципу работы больше похожа на устройство цилиндрового типа, таким образом получается двухсистемный (сувальдно-цилиндровый) замок специального вида. Но в отличие от обычных двухсистемных замков, для закрытия/открытия замка достаточно одного ключа, что повышает удобство использования системы. Вторым преимуществом является внутренняя блокировка: пиновая накладка устанавливается так что скважина под ключ расположена вертикально, и возможность ввести ключ в горизонтально расположенную скважину замка появляется только после идентификации кода, нанесенного на ножку ключа (опознание "родного" ключа пиновой накладкой). Это очень сильно повышает устойчивость системы к манипуляционному вскрытию, а также физически не позволяет ввести в скважину свертыш или иные приспособления для вскрытия силового.

Производитель выпускает CISA 02716 с ключами двух типоразмеров: “короткие” - общая длина 95 мм и “длинные” - общая длина 115 мм, соответствующие коды комплектов 02716.51 и 02716.61. Накладка с короткими ключами устанавливается на конструкции СуперЛюкс и БАСТИОН-1, для остальных конструкций требуется длинный ключ. Также в артикуле этого элемента присутствует код цвета - 0 для латуни и 18 - для хрома, однако в изделиях БАСТИОН этот цвет не важен - снаружи накладка полностью закрывается отдельно заказываемым бронеколпаком, а декоративная накладка изнутри подбирается исходя из цвета выбранных ручек совместно со всей остальной фурнитурой.

Обычно CISA 02716 поставляется с двумя комплектами из 5 ключей, которые имеют идентичную нарезку на ножке ключа (код, определяемый конкретной пиновой накладкой) и разные кодовые комбинации под сувальдный замок. Один из комплектов используется для монтажа и проверки замка при производстве двери, в дальнейшем он может применяться клиентом как запасной. Второй комплект остается запечатанным и может быть вскрыт клиентом в любой момент, когда возникнет необходимость перекодировки замка.

При установке в стальную дверь БАСТИОН совместно с данной позицией (в одной замковой группе) обычно заказываются:

• сувальдный перекодировочный замок CISA 57675, CISA 57685 или CISA 17685;
• марганцевая пластина CISA 06429.05;
• бронеколпак CISA 06429.60;
• девиатор Mottura 96086.

Настоятельно рекомендуется также заказ позиции Защита замковой группы входных дверей: сталь Ц85, толщ. 6.6мм для усложнения доступа к корпусу замка, (опция доступна для любых конструкций) и Спецзащита для замка CISA DBkey, сталь Ц85 для увеличения уровня защищенности от силового взлома непосредственно секретной накладки (опция доступна для конструкций БАСТИОН-2 и 3).

Данные позиции выбираются и оплачиваются отдельно.

Mottura 36258 представляет собой цилиндровый проходной механический блокиратор с приводом вертикальных тяг. Устанавливается в стальные двери в качестве дополнительного секретного механизма, увеличивающего общую взломостойкость замковой системы.

Особенностью замка является маленький размер корпуса, что позволяет сэкономить место по высоте створки и расположить блокиратор в достаточно удобном для эксплуатации месте. Механизм по принципу действия практически ничем не отличается от обычного цилиндрового замка без защёлки. Снаружи открывается ключом, изнутри - ключом или вертушкой в зависимости от выбранного цилиндрового механизма.

При установке в стальную дверь БАСТИОН замок дополнительно комплектуется следующими позициями:

• цилиндровый механизм;
• марганцевая монтажная пластина;
• броненакладка на цилиндровый механизм.

Назначение броненакладки Mottura Top Defender – защита цилиндрового механизма от вырывания, выбивания, сверления, фрезерования. Броненакладка крепится вплотную к корпусу замка двумя калеными болтами, проходящими через корпус замка. Толщина наружной защитной шайбы – 12 мм.

На корпусе накладки имеется юбка, которая при монтаже входит в зацепление с специальной монтажной (марганцевой) пластиной и таким образом препятствует вырыванию защиты цилиндра целиком из створки.

Высота броненакладки подбирается с учетом толщины створки, выпускаемые компанией Mottura размеры: 30 мм, 40 мм, 50 мм, 60 мм, внешний диаметр 50мм. Броненакладка Mottura Top Defender может устанавливаться на все цилиндровые замки, имеющие в корпусе сквозные отверстия с межосевым расстоянием 38 мм.

Стальная защитная пластина 94053 толщиной 2мм на весь корпус замка на основе марганцевых сплавов для замков Mottura серии 85 (одноключевые цилиндровые замки), с монтажом на замок Mottura. Назначение: защита корпуса замка и, в частности, опорной стойки от высверливания + крепеж броненакладки на цилиндровый механизм серии Top Defender (с юбкой).

KABA Penta – новый, самый совершенный цилиндровый механизм из линейки KABA (Австрия).

Блокирование вращающегося элемента («плага») осуществляется подпружиненными кодовыми элементами («штифтами» или «пинами»), расположенными радиально в пять рядов. Два «пина» грибовидной формы затрудняют вскрытие механизма отмычками.

Большое количество кодовых элементов и их взаимное расположение делают вскрытие методом “ударной техники” (“бампингом”) практически невозможным. 7 твердосплавных вставок (материал H10F, сплав карбида вольфрама и кобальта) во вращающемся элементе (“плаге”) затрудняют высверливание. Все «штифты» («пины») сделаны из закаленной никелированной стали. Теоретическая секретность цилиндра: 867 триллионов различных комбинаций.

В стандартном комплекте поставки 5 ключей с пластиковыми приливами синего цвета. Важно отметить, что в компании БАСТИОН данные цилиндры предлагаются со специальными ключами, имеющими удлиненную "юбку" - область ключа между приливом и кодовой частью. Это необходимо для правильной защиты цилиндра с помощью броненакладки Mottura Top Defender, у которой защитная шайба имеет 12-мм толщину.KABA Penta может быть установлен в конструкции категории БАСТИОН-1 или БАСТИОН-2 в качестве более современной альтернативы цилиндрам EVVA 3KS. Особенную актуальность данный выбор приобретает в случае, если у клиента уже установлены в этой или другой двери цилиндровые механизмы EVVA и присутствует желание разнообразить линейку используемых сердечников.

Засов двусторонний Mottura 96750

Система построена на основе группировки точеных ригелей диаметром 23 мм, изготовленных из качественной конструкционной углеродистой стали Ст20. Ригели собраны на так называемые "гребенки", к которым присоединены тяги, управляемые с помощью центрального механизма.

При воздействии на поворотное устройство (штурвал или ручку) система запирает дверь в двух направлениях (4 ригеля выводятся вверх и 4 вниз).

С августа 2019 года для улучшения внешнего вида, а также предотвращения коррозии и окисления металла, после шлифовки на ригели наносится один из трех видов гальванического покрытия.

Перед нанесением любого покрытия производится предварительная обработка детали, которая включает в себя обезжиривание, электрохимическое обезжиривание, травление (декопирование).

Цинк. Нанесение цинкового покрытия производится путем погружения заранее подвешенных деталей в химический раствор. Покрытие наносится в один слой. Толщина покрытия составляет 15 микрон. Такой вид покрытия чаще всего используется для металлов, которые находятся в помещении и не подвержены атмосферным воздействиям таким как высокая влажность или горячий сухой воздух. Покрытие имеет среднюю устойчивость к механическому воздействию. Цвет – светло-серебристый, почти белый и примерно соответствует цвету Cs (матовый хром) в обозначении фурнитуры итальянского производства.

Хром. Нанесение хромового покрытия осуществляется в 3 слоя: 1й слой - 18 микрон меди, 2й слой - 9 микрон никеля, 3й слой - 6 микрон хрома. Данный вид покрытия устойчив к механическому воздействию и имеет высокую устойчивость ко всем видам атмосферного воздействия. Цвет – блестящий, похож на полированный алюминий, примерно соответствует цвету Cr (глянцевый хром) в обозначении фурнитуры итальянского производства. Примерно такой внешний вид имеют ригели серийно выпускаемых импортных замков.

Химический никель. Сначала наносится гидратная пленка и деталь выдерживается в соляной кислоте 2 минуты. Затем готовится одноразовый раствор. Нанесение покрытия происходит путем множественных "толчков" тока, т.е. электрохимическим путем. После того, как химический никель "лег" на деталь, её отправляют на термообработку в печь, где она находится 2 часа при температуре 180 С. Эта процедура нужна для отвердения никеля. Химический никель максимально устойчив к механическим воздействиям. Цвет – полуматовый с желтоватым оттенком, примерно соответствует цвету Ni (никель) или Aa (серебро древнее) в обозначении фурнитуры итальянского производства.

При установке в стальную дверь БАСТИОН система дополнительно комплектуется следующими позициями:

• центральный механизм разведения тяг (разводная система, например Mauer 84012, или двусторонний засов, например Mottura 96750);
• поворотное устройство.

Данные позиции выбираются и оплачиваются отдельно.

Девиатор Mottura 96.086

Противосъёмный засов неподвижный, монтируется с петлевой стороны, изготовлен из стали Ст20. Монтаж производится на сварке на стадии первичной сборки, засов окрашивается в цвет торца двери. Для дверей наружного открывания служит для защиты дверной створки от выламывания двери наружу при сбитии/срезании петель. Для дверей внутреннего открывания является необходимым элементов защиты при попытках выдавить дверь вовнутрь.

Рекомендуемое количество засовов зависит от системы запирания. В целях сбалансированности запирания с замковой и петлевой стороны должно быть равно суммарному количеству активных засовов, обычно от 4 до 12. Цена за 1 штуку.

Linea Cali KUBA - это нажимные ручки производства одноименной итальянской фабрики. Ручки выпускаются в коллекции Classic, имеют простую округлую форму, и отлично вписываются в строгий классический интерьер.

Обладая усиленной розеткой, ручки KUBA прекрасно работают на тяжелых дверях.

Максимальный вылет от поверхности створки 70 мм, длина ручки 143 мм.

Базовая складская программа (как правило, есть в наличии) представлена ручками в следующих цветах:

• хром матовый (CS);
• хром глянцевый (CR);
• латунь матовая (OS);
• золото глянцевое (OZ);
• бронза матовая (BM).

Также возможен заказ (срок поставки 2 месяца) ручек в цвете:

• никель матовый (NS).

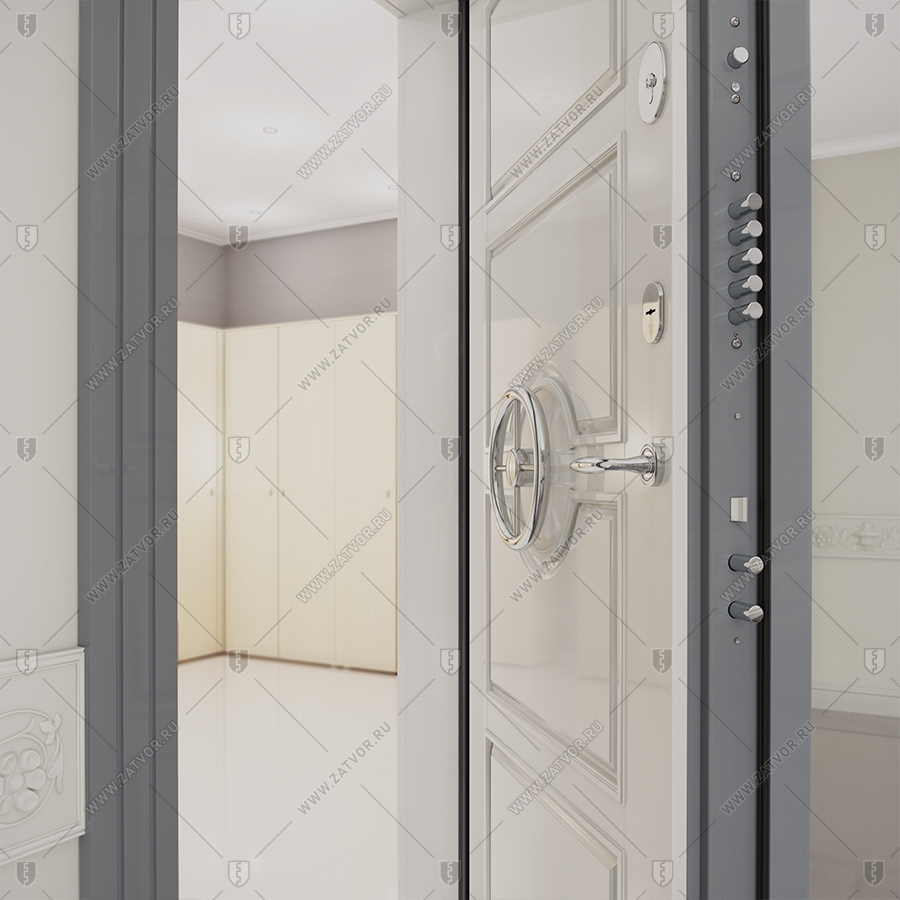

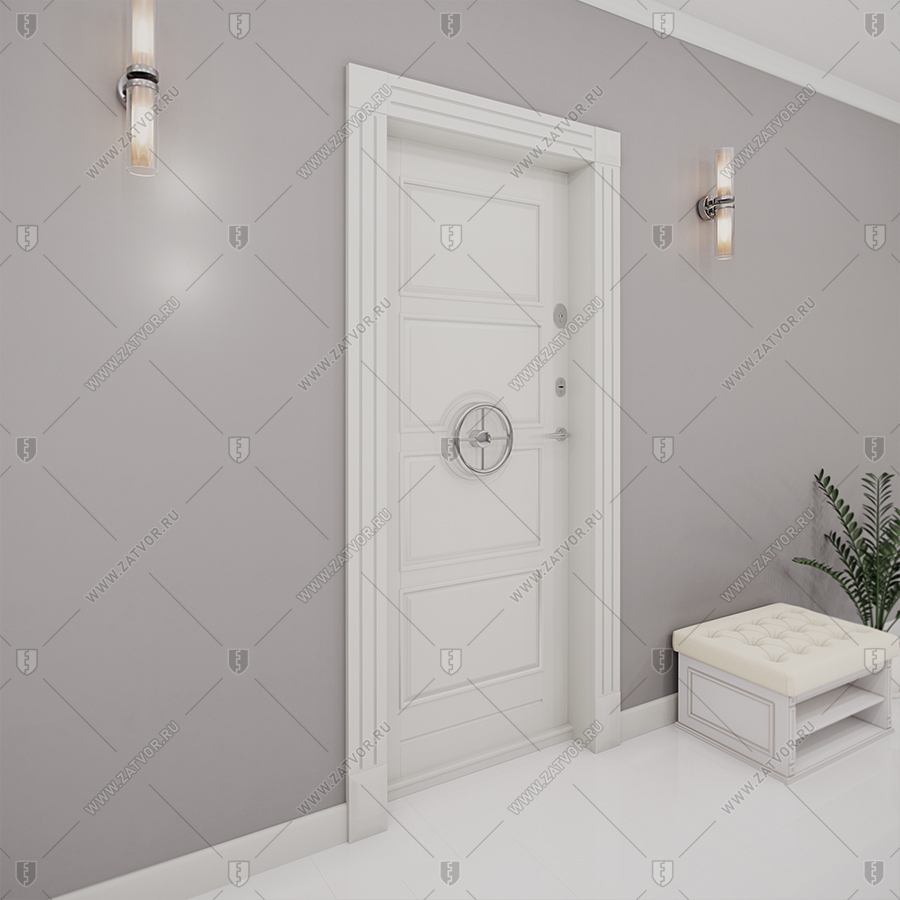

Поворотный четырёхлепестковый штурвал 4л-К-316 изготавливается из латуни или алюминия и имеет гнутое внешнее кольцо, в которое по резьбе вкручены четыре спицы-лепестка.

Исходя из используемого материала (алюминий или латунь) возможны четыре базовых цвета:

• хром матовый (CS);
• хром глянцевый (CR);
• латунь матовая (OS);
• латунь глянцевая (OL).

При необходимости штурвал может быть покрыт специальной эмалью в цвет остальной фурнитуры, в том числе с эффектом патинирования. В результате могут быть получены популярные у итальянский производителей фурнитуры цвета, такие как:

• латунь патинированная (PM);
• олово матовое (TM);
• бронза темная матовая (BM);
• серебро древнее (AA).

В качестве образца цвета может выступать любой цвет по палитре RAL, также за дополнительную плату возможно покрытие настоящим золотом (цвет OZ).

Штурвал предназначен для управления следующими устройствами:

• двусторонним засовом Mottura 34.327;
• трехсторонним засовом Mottura 34.337;
• двусторонним засовом Mottura 96.750;
• ригельной сборкой Mauer 84011;
• ригельной сборкой Mauer 84012;
• ригельной сборкой Mauer 84081;
• ригельной сборкой Mauer 84082;
  а также любыми другими механизмами с аналогичным принципом действия.

Фиксация системы в положении открыто или закрыто в механизме самого штурвала отсутствует, поэтому при использовании с ригельными сборками необходимо обеспечивать фиксацию с помощью замков-блокираторов или засовов.

Вылет относительно поверхности створки, размер и количество лепестков определяются требованиями Заказчика. На фото внешний диаметр штурвала 316 мм, диаметр кольца 30 мм, диаметр лепестка 16 мм, длина лепестка 91 мм, диаметр центральной части 80 мм.

Материал, способ обработки, покрытие и размер могут влиять на цену. Указана стоимость образца в одном из базовых цветов с приведенными выше характеристиками.

Врезной магнитный геркон для последующего подключения сигнализации и системы "умного дома". Подаёт сигнал на подключенное устройство при открывании двери (при разъединении створки и рамы). Корпус пластиковый круглый, цвет чёрный. Стоимость с учетом монтажа и вывода проводов из рамы, но без учёта последующего подключения.

Порошковое напыление категории "Бизнес+" позволяет получить гладкую поверхность нужного цвета. Применяется исключительно для дверных блоков, устанавливаемых во внутренних отапливаемых помещениях.

Финишная окраска наносится на торцы створки, петли и раму дверного блока. Остальные поверхности окрашиваются только грунтом с антикоррозийными целями.

Технология окраски:

• шпатлевка TROTON High Temp;
• нанесение цинкового грунта;
• повторная шпатлевка и зачистка;
• нанесения финишного покрытия, цвет по RAL.

На наружную поверхность створки по технологическим причинам в обязательном порядке должна быть установлена декоративная панель, т.к. имеющиеся на конструкции сквозные шпильки не позволяют идеально подготовить поверхность створки для окраски.

В большинстве случаев металлоконструкции рекомендуется окрашивать структурными красками, однако если по соображениям дизайна это недопустимо, применяется гладкая окраска (цена указана для конструкции Бастион-2 и Бастион-3).

В случае, если порошковая окраска распространяется и на плоскость двери, гладкая краска является недопустимым решением, применяется только структурная окраска (шагрень или муар). За счет увеличения трудоемкости при подготовке поверхности листа, а также общего увеличения площади окрашиваемой поверхности, используется тарификация Бизнес+.

Монтаж конструкции категории БАСТИОН-3 с помощью стальных штырей (арматура 16 мм), через внутренний расширитель рамы и/или ответные части замков и противосъёмных засовов. Точное количество штырей крепления, глубина забуривания и их расположение определяются весом конструкции и материалом стены.

Цена указана для площади дверного проёма до 2,12 кв.м, при больших площадях используется коэффициент.

В стоимость включено: выпил четверти с наружной стороны под утапливание упорного наличника, запенивание зазоров "рама-стена" пенополиуретановым герметиком. При модификации конструкции (для противопожарных, пулестойких и иных дверей со специальными свойствами) стоимость монтажа возрастает исходя из веса конструкции.

Для тяжелых изделий (при весе дверного блока или сейфа от 300кг до 500кг) стоимость монтажа не включает в себя услуги по разгрузке изделий и доставке его до лифта/ квартиры. Компания БАСТИОН приглашает для таких работ профессиональных такелажников.

Необходимость в услугах такелажников возникает для всех изделий уровня БАСТИОН-3, а также для пулестойких и пожаростойких конструкций на базе БАСТИОН-1 и 2. При габаритных размерах больше стандартных, а также в случае сложных условия для заноса изделий, потребность в такелажниках возникает и для обычных модификация конструкций уровня БАСТИОН-1 и 2.

На сайте указана минимальная стоимость, она же обычно фигурирует в первичной спецификации изделия. Окончательная цифра уточняется после выезда инженера на объект и зависит от веса, габаритов изделия, а также расположения места монтажа относительно места разгрузки (количестве ступенек и метром по прямой на пути проноса, а также связанных с характером помещения и состоянием ремонта дополнительных сложностей).

Указана стоимость выезда бригады такелажников в пределах МКАД. При выезде за МКАД дополнительно оплачивается аренда микроавтобуса.

Лакировка любых изделий из массива ценных пород дерева или МДФ "под глянец" производится на трех типах окраски: тонированных, крашеных и патинированных. До окраски основа древесины в несколько слоев покрывается шпатлевкой, с целью закрыть естественные поры древесины. После этого наносится тон морилки или краска.

Указанные проценты рассчитываются от стоимости выбранных Заказчиком деталей, которые должны быть исполнены в стиле "высокий глянец" (относится к панелям, наличникам, облицовки откосов, порогам, отдельным декоративным элементам в составе изделия).

Панель на основе МДФ 16мм крашеная автомобильной эмалью по RAL с любым рисунком фрезеровки по нашему каталогу или по эскизу Заказчика.

В стоимость включено:

• основа МДФ;
• организация рисунка за счёт комбинации 7-мм и 16- мм толщин панелей (склейка);
• обработка края по радиусу с последующей окраской эмалью в цвет;
• обычная (неуличная) лакировка.

Цена указана за 1 кв.м. проёма, в который монтируется дверной блок.

Минимальный коэффициент для расчёта стоимости одной панели по площади равен 1,5 (это важно учитывать при расчёте облицовки доборов и двустворчатых дверей).

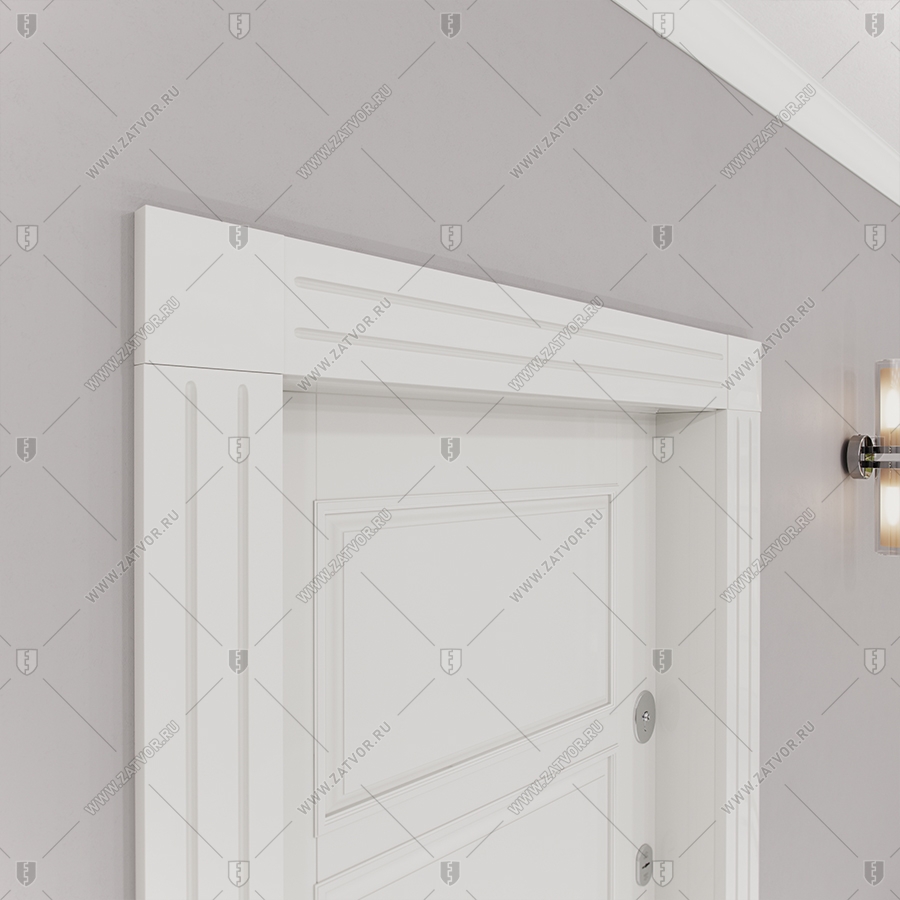

Наличник декоративный стандартного сечения из МДФ толщиной 16 мм, для обрамления прямоугольной рамы с трёх сторон.

Декорирование: ламинирование.

Стыковка: под 45 или 90 град.

Стандартная ширина - до 100 мм. Стоимость указана для площади проёма до 2,12 кв.м. При больших габаритах по проему используется коэффициент, при увеличении толщины – доплата из расчета дополнительный 1 см ширины + 10% стоимости.

Рекомендуется для дверных блоков, створки которых облицованы панелями из крашеного или ламинированного МДФ.

В случае если панель выполнена из массива или шпонированного МДФ, наличники рекомендуется заказывать из массива дуба. Это связано с тем, что при шпонировке наличника из МДФ края окрашиваются в цвете, но не шпонируются, что может визуально снижать эстетические качества наличника (в этом случае рекомендуем заказывать наличники из массива дуба). При окраске или ламинировании такого негативного эффекта нет.

В ряде интерьеров ровный прямой классический наличник смотрится слишком строго и необходимы меры по его дополнительному декорированию. Одним из недорогих способов является добавление фрезеровки (обычно на вертикальные сегменты наличника). Фрезеровка особенно хорошо смотрится при окраске или тонировке с патинированием.

Основа (стандартный наличник) оплачивается по базовым расценкам с учетом его ширины и размеров проема. Указана дополнительная стоимость при добавлении к стандартному наличнику двойной фрезы. Эта позиция является фиксированной и от площади уже не зависит.

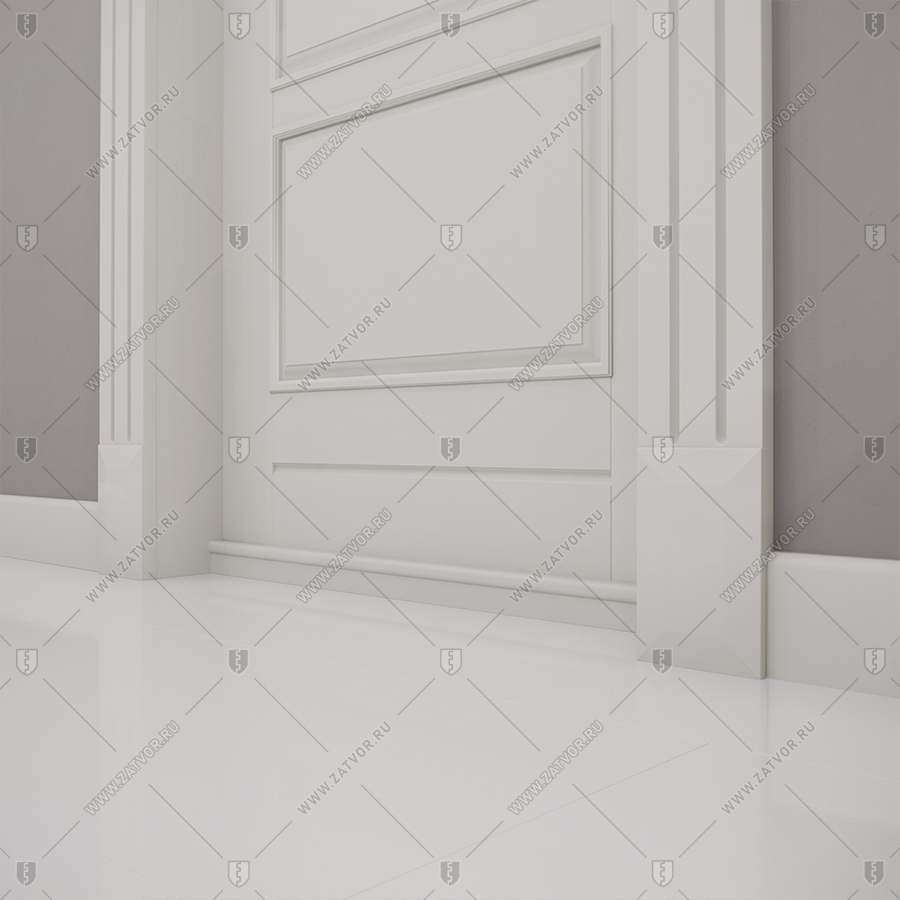

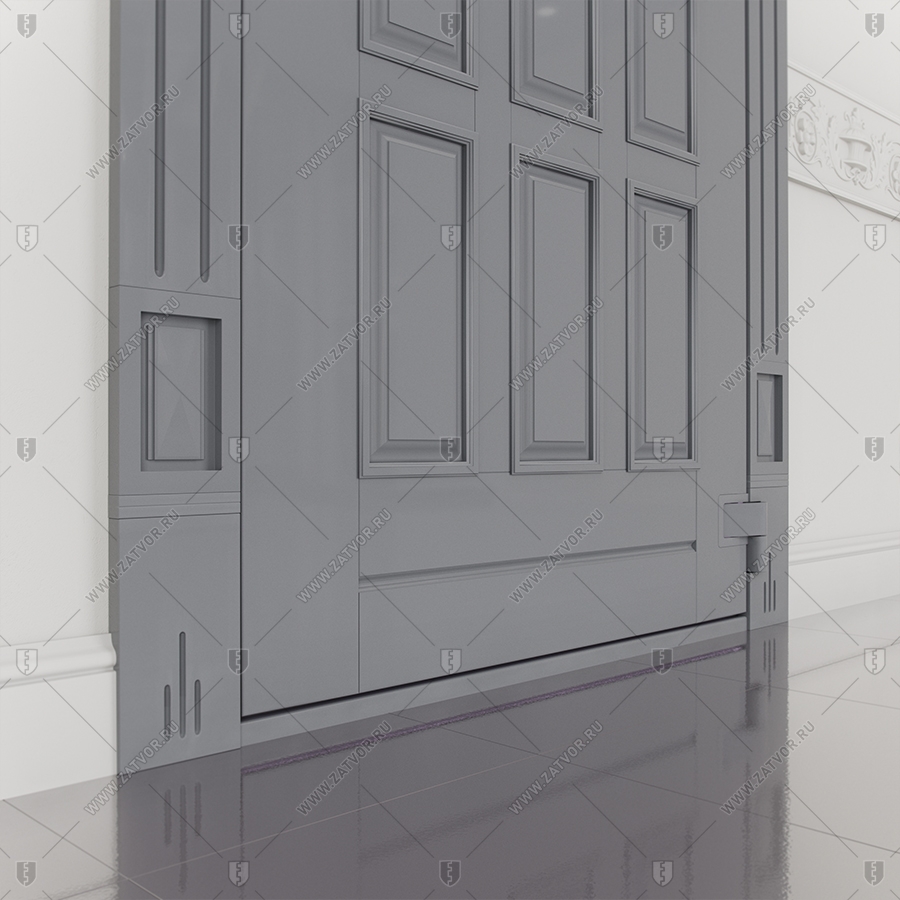

Тумбочка декоративная доска внизу наличника (неподвижная) придает более сбалансированный вид наличникам и порталам при наличии верхней капители. Кроме того за счет утолщения наличника в области тумбочки обеспечивается более сбалансированная стыковка наличника с плинтусом, особенно если плинтус имеет значительную толщину.

Декоративная пирамидка монтируется на стыке вертикальных и горизонтального сегментов наличника и служит для придания изделиям нужного с точки зрения дизайна облика. Указана стоимость комплекта из двух пирамидок, каждая из которых имеет площадь в пределах 64 кв.см. (размер основания не более 80*80 мм)

Панель на основе МДФ 16мм крашеная автомобильной эмалью по RAL с любым рисунком фрезеровки по нашему каталогу или по эскизу Заказчика.

В стоимость включено:

• основа МДФ;
• организация рисунка за счёт комбинации 7-мм и 16- мм толщин панелей (склейка);
• обработка края по радиусу с последующей окраской эмалью в цвет;
• обычная (неуличная) лакировка.

Цена указана за 1 кв.м. проёма, в который монтируется дверной блок.

Минимальный коэффициент для расчёта стоимости одной панели по площади равен 1,5 (это важно учитывать при расчёте облицовки доборов и двустворчатых дверей).

Комплект:

• боковые откосы из МДФ толщиной 7 мм, ламинированные или крашеные;
• наличники из МДФ толщиной 16 мм, ламинированные или крашеные;

Стыковка наличников: 45 или 90 град.

При необходимости дополнительно оплачивается порог, возможный материал порога – МДФ ламинированный, массив дуба или нержавейка

Рекомендуется для дверных блоков, створки который изнутри облицованы крашеными или ламинированными панелями из МДФ.

Указана минимальная стоимость за комплект для стандартного дверного блока (ширина наличника до 100 мм, общая глубина стены до 190 мм, площадь проёма до 2,12 кв.м.).

Для расчёта стоимости при специальных эффектах (патинированние, уличная лакировка и т.д.) используются соответствующие коэффициенты.

При увеличении площади дверного блока используется коэффициент по площади, при увеличении глубины откосов отдельно производится доплата за дополнительный размер расширителя по расценкам для панелей соответствующего вида. При увеличении ширины – доплата из расчёта дополнительный 1 см ширины + 10% стоимости к стоимости по расценкам на наличник из соотв материала. Для более простого расчета стоимости при нескольких нестандартных параметрах рекомендуется отдельно выбирать наличники, облицовку откосов и порожек.

В ряде интерьеров ровный прямой классический наличник смотрится слишком строго и необходимы меры по его дополнительному декорированию. Одним из недорогих способов является добавление фрезеровки (обычно на вертикальные сегменты наличника). Фрезеровка особенно хорошо смотрится при окраске или тонировке с патинированием.

Основа (стандартный наличник) оплачивается по базовым расценкам с учетом его ширины и размеров проема. Указана дополнительная стоимость при добавлении к стандартному наличнику двойной фрезы. Эта позиция является фиксированной и от площади уже не зависит.

Тумбочка декоративная доска внизу наличника (неподвижная) придает более сбалансированный вид наличникам и порталам при наличии верхней капители. Кроме того за счет утолщения наличника в области тумбочки обеспечивается более сбалансированная стыковка наличника с плинтусом, особенно если плинтус имеет значительную толщину.

Декоративная пирамидка монтируется на стыке вертикальных и горизонтального сегментов наличника и служит для придания изделиям нужного с точки зрения дизайна облика. Указана стоимость комплекта из двух пирамидок, каждая из которых имеет площадь в пределах 64 кв.см. (размер основания не более 80*80 мм)

Декоративный порожек для декорирования стального порога на раме дверного блока. Изготавливается из того же материала, что облицовочная панель (массив дуба, МДФ ламинированный или крашеный) или из нержавейщей стали.

Если панель выполнена из крашеного МДФ, порожек по желанию Заказчика может быть все равно выполнен из массива дуба: преимуществом такого решения является бОльшая механическая прочность, недостатком - визуальное отличие порога от панели ввиду наличия фактуры древесины на пороге.

Состоит их двух деталей: подставочной доски и клюва. Изготавливается в размер. Назначение – закрыть стальную часть порога и стыковки порога рамы с полом.

Цена для стандартной конфигурации порога для дверей шириной до 1 метра при обычной лакировке. Для расчёта стоимости при специальных эффектах (окраска с сохранением текстуры, патинированние, закрытие под и т.д.) используются соответствующие коэффициенты.

EVVA MCS – цилиндрический механизм с магнитным кодированием. Система EVVA MCS (Magnetic Code System) включает цилиндрические секретные механизмы, которые оснащены не только механическим, но и одновременно магнитным кодированием. Магнитное кодирование заключается в поляризации перманентных магнитов, которые установлены в ключе. Цилиндровый секретный механизм MCS является следующей ступенью в развитии замков, состоит из 183 частей. Цилиндровый секретный механизм MCS оснащен элементами, предотвращающие высверливание, вырывание и вскрытие отмычкой. Благодаря магнитному кодированию, стало возможным достижение практически полной защиты замка от преодоления отмычкой.

8 ВЫСОКОСТАБИЛЬНЫХ МАГНИТОВ

Восемь расположенных на ключе высокостабильных магнитов (основа – сплав самарий- кобальт) могут быть повернуты под восемью разными углами. При засовывании ключа в цилиндровый механизм внутри вращаются роторы – противополюсы каждого магнита, в правильном положении происходит освобождение блокирующего механизма. Каждая сторона магнита может быть запрограммирована на 8 положений, так что только при помощи магнитов можно достигнуть 16 777 216 комбинаций. При помощи комбинаций всех механических и магнитных элементов можно достигнуть 299 квадраллионов различных вариантов цилиндрового секретного механизма и ключей MCS. При выстраивании верной комбинации освобождается блокирующий элемент и становится возможным поворот вращающейся части («плага») цилиндра.

ЗАЩИТА ОТ ВСКРЫТИЯ

Использование магнитной системы кодирования позволяет избежать физического контакта между ключом и кодовой системой цилиндра, что, в свою очередь, делает принципиально невозможным использование отмычки.

Отсутствие пружин и принципиально отличное от подавляющего большинства других цилиндров устройство делает невозможным и многие другие методы вскрытия («бампинг», подбор ключа и другие). Кроме того, торцы ключа имеют нарезку, распознающуюся специальными элементами внутри цилиндра. Нарезка на верхнем и нижнем торцах различается.

ЗАЩИТА ОТ ВЗЛОМА

Используемые материалы и продуманная конструкция затрудняют применение силовых методов взлома.

В корпусе и вращающемся элементе («плаге») цилиндра расположены специальные твердосплавные вставки, препятствующие высверливанию; в центре корпуса находится сердечник из нержавеющей стали, препятствующий выдергиванию и перелому цилиндра. Защита от высверливания KZS, являющаяся опциональной на других моделях EVVA, всегда присутствует в цилиндровых механизмах MCS.

ИЗГОТОВЛЕНИЕ ДУБЛИКАТА КЛЮЧА ВОЗМОЖНО ТОЛЬКО НА ЗАВОДЕ- ПРОИЗВОДИТЕЛЕ

Болванки ключей MCS защищены международными патентами. Изготовление дубликата ключа возможно только на заводе-производителе и связано с выполнением ряда процедур, обеспечивающих безопасность. Техническая сложность ключа делает практически невозможным расшифровку кода и несанкционированное изготовление копий ключа.

ПОВЫШЕННАЯ СТОЙКОСТЬ

Благодаря отсутствию пружин и узких каналов цилиндровые механизмы системы MCS отличаются повышенной стойкостью к засорению и обмерзанию и могут использоваться в неблагоприятных условиях.

Длинная шейка ключей позволяет использовать их в сочетании практически с любыми дополнительными защитами цилиндров, присутствующих на рынке.

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

• Длинный шток ключей позволяет использовать их в сочетании практически с любыми дополнительными защитами цилиндров, присутствующих на рынке;
• KZS – дополнительная защита плага от высверливания;
• Ключи с разноцветными пластиковыми головками;
• Цилиндры с шестеренкой для замков MUL-T-LOCK и аналогов;
• Мастер-системы для EVVA MSC изготавливаются 2-3 месяца.

При двухэтапном выполнении работ данная услуга необходима единократно или дважды

1) Обязательно в случае если изделие монтируется силами БАСТИОН. Если изделие отгружается самовывозом, производится только по требованию клиента.

2) В случае если облицовка рамы монтируется позднее основного изделия требуется повторный выезд. Для правильного изготовления облицовки рамы необходимо определить точную конфигурацию наличников, глубину откосов, размерность порога. Произвести эти замеры при монтаже основной двери невозможно так как чаще всего требуются промежуточные работы строителей. Кроме того, функции монтажа и замера/проектирования выполняются разными специалистами компании.

Прим: аналогичный тариф применяется, если по независящим от БАСТИОН причинам требуется выезд инженера для консультирования строителей, объяснения состава заказа, обсуждения технических и иных характеристик с различными представителями Заказчика, осмотра ранее установленного изделия с целями ремонта/апгрейта и т.д.

Указана стоимость выезда бригады специалистов (минимум два человека) в пределах МКАД для проведения любых работ по месту, в том числе: монтажа изделий, ремонта и апгрейта изделий, замены замков/цилиндров, перекодировки, профилактики, прочих работ.

Стоимость замененных комплектующих оплачивается отдельно. Непосредственно монтаж изделий (дверей, сейфов) оплачивается отдельно. Доплата при выезде за пределы МКАД производится по действующему тарифу.

Указана стоимость монтажа одной панели со стороны петель в случае, если применяется скрытый крепеж на мебельных подвесах. Монтаж мебельных подвесов осуществляется на тыльную сторону панели, на створке в соответствующих местах устанавливаются винты, панель "одевается" сверху вниз при открытой створке. Вся фурнитура при установке снимается, в области петель в панели делается технологический паз, который впоследствии закрывается декоративными "заглушками" - специальными элементами сложной формы.

Крепеж является полностью невидимым, при этом сохраняется возможность аккуратного демонтажа панели при необходимости. В стоимость включены заглушки на петли, необходимые для скрытого монтажа со стороны петель.

В случае, если панель изготавливается силами сторонних производителей по инициативе Заказчика, производитель панели должен выполнить фрезеровку под мебельные навесы и изготовить заглушки по чертежам, которые готовят специалисты БАСТИОН в составе услуги "Техническое задание на изготовление панели". Услуга оплачивается отдельно.

Если монтаж производится в рамках второго этапа (позднее монтажа самой двери), выезд на объект для производства работ оплачивается отдельно.

Указана стоимость монтажа одной панели со стороны порога в случае, если применяется скрытый крепеж на мебельных подвесах. Монтаж мебельных подвесов осуществляется на тыльную сторону панели, на створке в соответствующих местах устанавливаются винты, панель "одевается" сверху вниз при открытой створке. Вся фурнитура при установке снимается.

Крепеж является полностью невидимым, при этом сохраняется возможность аккуратного демонтажа панели при необходимости.

В случае, если панель изготавливается силами сторонних производителей по инициативе Заказчика, производитель панели должен выполнить фрезеровку под мебельные навесы по чертежам, которые готовят специалисты БАСТИОН в составе услуги "Техническое задание на изготовление панели". Услуга оплачивается отдельно.

Если монтаж производится в рамках второго этапа (позднее монтажа самой двери), выезд на объект для производства работ оплачивается отдельно.
