Взломостойкая сейфовая дверь "Скирон" БАСТИОН-5

Первая из серии БАСТИОН выполненная по классической технологии бетонированная конструкция, предназначенная для установки в качестве двери в специальные помещения, содержимое которых имеет для владельца существенную ценность. Наружный защитный контур представляет собой два листа по 5 мм, пространство между которыми в шесть слоев армировано арматурой диаметром 10 мм и заполнено высокопрочным бетоном М800. Центральный узел разводной системы, все блокираторы и тяги защищены специальной бронированной сталью марки Ц85 толщиной 6,6 мм, которая эффективно предохраняет замки и всю запирающую систему от высверливания и вырезания.

Назначение

В качестве сейфовой двери – рекомендованное решение для установки в личные хранилища, оружейные комнаты, комнаты спасения и другие места, где требуется высокая защита от проникновения.

Общие сведения

• Толщина створки в металле 165 мм;
• Три контура уплотнителей из EPDM-резины;
• Притвор на створке толщиной 90 мм;
• Наличник в составе рамы 21 мм, при монтаже утапливается в стену;
• Два уровня рёбер жесткости замкнутого сечения с заполнением МДФ или Paroc.

Защитные свойства и материалы

• Взломостойкость: класс защиты V (пятый) по ГОСТ 51113;
• Защитный слой по всей плоскости: сталь 5 мм + 80 мм высокопрочного армированного бетона марки М800 (6 слоев арматуры А500 Ø10 мм) + сталь 5 мм;
• Защита всей плоскости створки сталью 42ХСНМА толщиной 6,6 мм (не включена в стоимость, т.к. цена определяется исходя из размера защищаемой зоны*);
• Защита засовов в раме нержавеющей жароупорной сталью AISI 310 толщиной 5 мм;
• Защита торцов рамы стальными профилями, заполненными высокопрочным армированным бетоном марки М800.

Возможные модификации

• Пулестойкое исполнение: классы защиты BR4 - BR6 по ГОСТ 51112;
• Противопожарное дымогазонепроницаемое исполнение: предел огнестойкости EIS60 по ГОСТ 53307 и 53303.

*Варианты размеров защищаемой зоны

• на всю плоскость створки;
• на всю площадь дверного блока включая раму.

Фирменные петли производства Mauer с расчетной нагрузкой до 1000 кг (нижняя петля имеет подшипник скольжения и регулировочный винт).

Петли производства Mauer имеют специальную площадку для усиленной приварки к плоскости. Идеальная точность при изготовлении петель обеспечивает высокую соосность и, как следствие, - легкость открывания створки. В процессе эксплуатации не проявляется выработка материала петли, т.к. внутренняя часть каждой петли усилена каленой втулкой.

Изначально петли имеют стальной цвет и в большинстве случае окрашиваются вместе с рамой и створкой в порошковой камере. Для дверей наружного открывания располагаются снаружи, для дверей внутреннего открывания - видимы изнутри помещения.

Данный комплект рекомендуется для входных и сейфовых дверей категории "БАСТИОН-4", а также для бетонированных сейфовых дверей категорий от "БАСТИОН-5" до "БАСТИОН-8".

Каленая защитная пластина сложной формы из стали 42XCHMA (торговое название Ц85) толщиной 6.6 мм для защиты разводной системы, вертикальных и горизонтальных тяг, установленных блокираторов. Применяется в случае использования типичной сейфовой системы запирания, состоящей из разводной трехсторонней или четырехсторонней усиленной ригельной группы с центральном механизмом и набора сейфовых блокираторов.

Необходимые технологические отверстия выполняются при монтаже, что позволяет использовать пластину в случае установки любого количества блокираторов.

Режим термообработки защитной вставки создает значительные сложности при попытках рассверливания, что повышает защиту замковых механизмов от такого способа взлома.

Цена указана при площади 2,12 кв.м, при превышении этого предела при расчете используется коэффициент.

Защёлка Abloy 4290 имеет косоугольный ригель и предназначена для фиксации двери в правильном относительно рамы положении.

В корпусе имеется отверстие под квадрат, поворот которого убирает ригель внутрь корпуса защёлки, позволяя открыть дверь.

Abloy 4290 отличается от защелки Гардиан большей отказоустойчивостью, с функциональной точки зрения механизмы аналогичны.

Система построена на основе группировки точеных ригелей диаметром 23 мм, изготовленных из нержавеющей стали. Ригели собраны на так называемые "гребенки", к которым присоединены тяги, управляемые с помощью центрального механизма, который воздействует на распределители.

При воздействии на поворотное устройство (штурвал или ручку) система запирает дверь в трех или четырех направлениях, в зависимости от остальной замковой системы. Общее количество гребенок обычно составляет 6 штук.

При установке в стальную дверь БАСТИОН система дополнительно комплектуется следующими позициями:

• центральный механизм разведения тяг и распределители (разводная система Mauer 84012);
• поворотное устройство.

Данные позиции выбираются и оплачиваются отдельно.

Фирменная разводная система (ригельная сборка) производcтва немецкого концерна Mauer.

Предназначена для приведения в действие группы засовов. Максимальное количество направлений выдвижения ригелей - четыре.

Приведение в действие возможно от любого поворотного механизма: штурвала, поворотной, поворотно-нажимной или обычной нажимной ручки.

Угол поворота устройства при максимальном выдвижении ригелей относительно открытого состояния составляет 90 град. Ход ригельных тяг 30 мм.

Предусмотрено штатное место для крепления одного сейфового замка-блокиратора любого типа. При выборе большинства электронных кодовых замков ограничений на выбор поворотного устройства нет, эти блокираторы обычно устанавливаются на центральное штатное место. При установке на штатные места ключевых или комбинационных замков, возникают ограничения на размер поворотного устройства (удаление ключевины/оси замка от оси поворота составляет 100 мм).

В компании БАСТИОН разработаны технологии монтажа блокираторов любых типов на произвольном удалении от оси штурвала, таким образом появляется возможность еще на стадии проектирования гармонично вписать элементы запирания сейфовых систем в требуемый рисунок на облицовочных панелях.

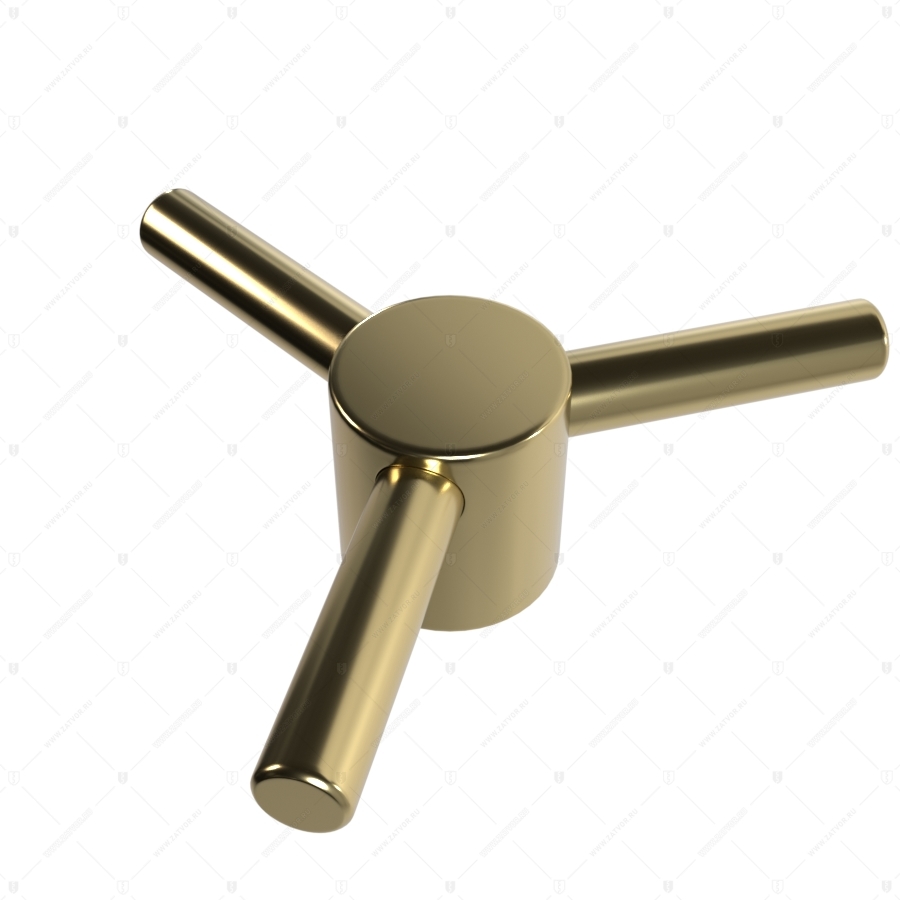

Поворотный точеный трёхлепестковый штурвал 3л-165.

Исходя из используемого материала (алюминий или латунь) возможны четыре базовых цвета:

• хром матовый (CS);
• хром глянцевый (CR);
• латунь матовая (OS);
• латунь глянцевая (OL).

При необходимости штурвал может быть покрыт специальной эмалью в цвет остальной фурнитуры, в том числе с эффектом патинирования. В результате могут быть получены популярные у итальянский производителей фурнитуры цвета, такие как:

• латунь патинированная (PM);
• олово матовое (TM);
• бронза темная матовая (BM);
• серебро древнее (AA).

В качестве образца цвета может выступать любой цвет по палитре RAL, также за дополнительную плату возможно покрытие настоящим золотом (цвет OZ).

Штурвал предназначен для управления следующими устройствами:

• двусторонним засовом Mottura 34.327;
• трехсторонним засовом Mottura 34.337;
• двусторонним засовом Mottura 96.750;
• ригельной сборкой Mauer 84011;
• ригельной сборкой Mauer 84012;
• ригельной сборкой Mauer 84081;
• ригельной сборкой Mauer 84082;
  а также любыми другими механизмами с аналогичным принципом действия.

Фиксация системы в положении открыто или закрыто в механизме самого штурвала отсутствует, поэтому при использовании с ригельными сборками необходимо обеспечивать фиксацию с помощью замков-блокираторов или засовов.

Вылет относительно поверхности створки, размер и количество лепестков определяются техническим заданием. На фото внешний диаметр штурвала 165 мм, диаметр лепестка 16 мм, длина лепестка 60 мм, диаметр центральной части 45 мм.

Материал, способ обработки, покрытие и размер могут влиять на цену. Указана стоимость образца с приведенными выше характеристиками.

Универсальный механический односторонний (открывается и закрывается только снаружи) перекодировочный 9-ти сувальдный ключевой сейфовый замок – блокиратор Sargent and Greenleaf (S&G) 6880.

Ключи: два цельных ключа в комплекте длиной 115 мм, 140 мм, 165 мм.

Замок соответствует ГОСТ 51053-97 класс С, EN 1300 class B, IMP class B, VdS class 2.

Компания БАСТИОН использует данный замок как в сейфовых дверях в качестве блокиратора разводной системы, так и во входных дверях (установка возможна для блокировки тяги, идущей от любого из замков, или для блокировки ригелей замка после их вхождения в раму).

В случае использования во входных дверях специальные решения позволяют организовать работу блокируемого замка в двух режимах: дежурный на два оборота (блокиратор не используется) и основной на четыре оборота (блокиратор переводится в положение "открыто", засовы замка выдвигаются, блокиратор переводится в положение "закрыто"). Уровень защищенности системы при таком способе монтажа существенно выше, особенно при внутренних типах открывания и глубокой раме.

Во всех вариантах применения специальная технология монтажа блокиратора позволяет организовать возможность извлечения ключа из скважины и в положении, когда ригеля запирающей системы (блокируемого замка) задвинуты (положение "открыто").

Основные особенности замка:

• диаметр отверстия под ключ - 1/2" (12.7 мм);
• ключ может вставляться в замок любой стороной;
• ключ может быть извлечен только при закрытом блокираторе;
• конструкция замка обеспечивает защиту от отмычек и от расшифровки кода с помощью оптических приборов;
• замок может быть перестроен на новый ключ, перестройка занимает не более 5 секунд.

При необходимости монтируются декоративная накладка на скважину (фирменная S&G 6880-501 с крышкой или изготавливаемая под заказ Bastion 6880-501 без крышки), а также направляющая трубка специального профиля для ключа.

Универсальный перекодируемый кодовый трехдисковый комбинационный замок Sargent and Greenleaf (S&G) 8550 с нажимной кнопкой. Используется как сейфовый замок – блокиратор. Набор кода осуществляется последовательным поворотом вертушки в различных направлениях. Открытие замка производится после выставления правильного кода, путем последующего нажатия на внутренний диск и поворота внешнего диска. Наличие нажимного элемента существенно усложняет вскрытие замка манипуляционным методом. Ключей и ключевого отверстия нет.

Замок имеет по ГОСТ IMP Class B, по ГОСТ VdS Class M102363/Class 2/08, по ГОСТ CEN Env 1300 Class B, по ГОСТ MABISZ B/99, по ГОСТ DNV Class SIS 3492/97, по ГОСТ UL Group BP 200/768/Group 1/99.

Замок перекодировочный, имеет встроенный блокиратор для защиты от выбивания шпинделя шкалы, защищен от основных методов подбора или распознавания кода.

ОСОБЕННОСТИ использования: необходимо учитывать, что использование блокиратора этого типа при хроническом треморе рук или в состоянии повышенной нервозности не слишком комфортно, т.к. требует точности при фиксации диска в заданных кодовой комбинацией положениях.

При отсутствии воздействия на поворотную ручку замок остаётся в разблокированном положении, что позволяет его устанавливать как дополнительный блокиратор в сейфовых системах запирания (необязательное использование).

По предварительному заказу возможна установка модели S&G 8560, кодовые части в которой выполнены из специального радиопрозрачного материала, что позволяет дополнительно обеспечить надежную защиту от применения различных радиационных методов распознавания кода. Цена выше на 890 евро, срок поставки 3-4 месяца.

Комплект: кольцо индексное R167 (диаметр 95,1 мм) и ручка D220 для комбинационного замка-блокиратора серии 8550/8560.

Цвет: хром (в наличии), золото (на заказ).

Linea Cali ELLE - это нажимные ручки производства одноименной итальянской фабрики. Ручки выпускаются в коллекции Design, обладают правильными формами с явно выделенными прямыми углами, и отлично вписываются в строгий классический интерьер.

Обладая усиленной розеткой, ручки ELLE прекрасно работают на тяжелых дверях.

Максимальный вылет от поверхности створки 65 мм, длина ручки 150 мм.

Базовая складская программа (как правило, есть в наличии) представлена ручками в следующих цветах:

• хром матовый (CS);
• хром глянцевый+чёрный (CR-NE);
• хром комбинированный (CC);
• латунь комбинированная (OT).

Также возможен заказ (срок поставки 2 месяца) ручек в цвете:

• латунь глянцевая (OL);
• хром глянцевый (CR);
• золото глянцевое (OZ);
• хром матовый с чёрной кожей (CS-NE);
• золото глянцевое с коричневой кожей (OZ-NE);
• латунь глянцевая с коричневой кожей (OL-NE).

Декоративная накладка с поворотной крышкой к сейфовому блокиратору S&G6880, цвет матовое серебро, в комплекте чёрные виниловые наклейки.

Врезной магнитный геркон для последующего подключения сигнализации и системы "умного дома". Подаёт сигнал на подключенное устройство при открывании двери (при разъединении створки и рамы). Корпус пластиковый круглый, цвет чёрный. Стоимость с учетом монтажа и вывода проводов из рамы, но без учёта последующего подключения.

Эмаль воздушной сушки категории "Премиум" позволяет получить структурную поверхность типа "эффект камня" нужного цвета. Применяется исключительно для дверных блоков, устанавливаемых во внутренних отапливаемых помещениях.

Окраска эмалями воздушной сушки является идеальным решением для технологически сложных изделий, а также в случаях, когда значительные габаритные размеры не позволяют разместить изделие в порошковой камере. В ряде интерьеров такая окраска более предпочтительна по соображениям дизайна. Широкая цветовая гамма и палитра различных текстур позволяет подобрать оптимальное решение практически во всех ситуациях.

Финишная окраска наносится на торцы створки, петли и раму дверного блока. Остальные поверхности окрашиваются только грунтом с антикоррозийными целями.

Технология окраски:

• шпатлевка;
• грунтовка;
• эмаль KRYLON или Stone Creation как финишное покрытие или как основа;
• универсальная автомобильная эмаль (если нужен цвет по RAL) или лак (если нет слоя эмали).

Окраска эмалями воздушной сушки имеет свои достоинства:

• возможна окраска очень тяжёлых или крупногабаритных изделий, окраска которых порошком невозможна из-за превышения размеров покрасочной камеры или допустимого для подъёмного механизма веса;
• возможна окраска сложных изделий с большим количеством сварных соединений;
• возможно идеальное выведение мест технологической стыковки металлопроката;
• возможно идеальное восстановление повреждённого в процессе монтажа или эксплуатации покрытия.

Относительные недостатки по сравнению с порошковой окраской:

• область защелки на раме сотрется быстрее, чем у рамы, окрашенной порошком;
• уплотнитель требуется дополнительно фиксировать на клей (стандартной клеевой основы недостаточно для структурной поверхности).

На наружную и внутреннюю поверхность створки рекомендуется установка декоративных панелей, т.к. облицовка из МДФ или массива существенно улучшает звукоизоляционные свойства двери. Однако если того требуют соображения дизайна или режим будущей эксплуатации двери, для окраски плоскости снаружи и/или изнутри может быть применена окраска с эффектом камня данной категории (окраска плоскости двери оплачивается дополнительно).

Возможна окраска по карте RAL или применение многоцветных текстурных решений от производителей Rust Oleum (серия Stone Creation) и Krylon (серия Natural Stone Textured Finish).

Цена указана для трехконтурных конструкций любого веса (Бастион-5, Бастион-6).

Подробнее

Демонтаж деревянного дверного блока с вывозом крупного мусора без сохранения дверной коробки, наличников и т.д.

Цена указана для стандартного по весу и размерам дверного блока при площади дверного проема до 2,12 кв.м, при больших площадях используется коэффициент. Стоимость демонтажа нестандартных дверных блоков, а также блоков производства БАСТИОН определяется по месту в зависимости от характеристик изделия.

Монтаж конструкции категории БАСТИОН-5 с помощью стальных штырей (арматура 16 мм), через внутренний расширитель рамы и/или ответные части замков и противосъёмных засовов. Точное количество штырей крепления, глубина забуривания и их расположение определяются весом конструкции и материалом стены.

Цена указана для площади дверного проёма до 2,12 кв.м, при больших площадях используется коэффициент.

В стоимость включено: выпил четверти с наружной стороны под утапливание упорного наличника, запенивание зазоров "рама-стена" пенополиуретановым герметиком. При модификации конструкции (для противопожарных, пулестойких и иных дверей со специальными свойствами) стоимость монтажа возрастает исходя из веса конструкции.

Для тяжелых изделий (при весе дверного блока или сейфа от 300кг до 500кг) стоимость монтажа не включает в себя услуги по разгрузке изделий и доставке его до лифта/ квартиры. Компания БАСТИОН приглашает для таких работ профессиональных такелажников.

Необходимость в услугах такелажников возникает для всех изделий уровня БАСТИОН-3, а также для пулестойких и пожаростойких конструкций на базе БАСТИОН-1 и 2. При габаритных размерах больше стандартных, а также в случае сложных условия для заноса изделий, потребность в такелажниках возникает и для обычных модификация конструкций уровня БАСТИОН-1 и 2.

На сайте указана минимальная стоимость, она же обычно фигурирует в первичной спецификации изделия. Окончательная цифра уточняется после выезда инженера на объект и зависит от веса, габаритов изделия, а также расположения места монтажа относительно места разгрузки (количестве ступенек и метром по прямой на пути проноса, а также связанных с характером помещения и состоянием ремонта дополнительных сложностей).

Указана стоимость выезда бригады такелажников в пределах МКАД. При выезде за МКАД дополнительно оплачивается аренда микроавтобуса.

Для изготовления данного вида панелей используется сделанная в Корее по американской технологии плёнка ПВХ и двухкомпонентный клей, изготовленный в Германии. Ламинированные панели производятся методом вакуумного прессования на специальном станке, при этом плёнка наклеивается как на ровные участки панели, так и на торцы.

В стоимость включено:

• основа МДФ;
• фрезеровка по выбранному рисунку;
• обработка края по радиусу;
• наклейка плёнки из основной коллекции;
• обычная (неуличная) лакировка.

Цена указана за 1 кв.м. проёма, в который монтируется дверной блок.

Минимальный коэффициент для расчёта стоимости одной панели по площади равен 1,5 (это важно учитывать при расчёте облицовки доборов и двустворчатых дверей).

Наличник декоративный стандартного сечения из МДФ толщиной 16 мм, для обрамления прямоугольной рамы с трёх сторон.

Декорирование: ламинирование.

Стыковка: под 45 или 90 град.

Стандартная ширина - до 100 мм. Стоимость указана для площади проёма до 2,12 кв.м. При больших габаритах по проему используется коэффициент, при увеличении толщины – доплата из расчета дополнительный 1 см ширины + 10% стоимости.

Рекомендуется для дверных блоков, створки которых облицованы панелями из крашеного или ламинированного МДФ.

В случае если панель выполнена из массива или шпонированного МДФ, наличники рекомендуется заказывать из массива дуба. Это связано с тем, что при шпонировке наличника из МДФ края окрашиваются в цвете, но не шпонируются, что может визуально снижать эстетические качества наличника (в этом случае рекомендуем заказывать наличники из массива дуба). При окраске или ламинировании такого негативного эффекта нет.

Для изготовления данного вида панелей используется сделанная в Корее по американской технологии плёнка ПВХ и двухкомпонентный клей, изготовленный в Германии. Ламинированные панели производятся методом вакуумного прессования на специальном станке, при этом плёнка наклеивается как на ровные участки панели, так и на торцы.

В стоимость включено:

• основа МДФ;
• фрезеровка по выбранному рисунку;
• обработка края по радиусу;
• наклейка плёнки из основной коллекции;
• обычная (неуличная) лакировка.

Цена указана за 1 кв.м. проёма, в который монтируется дверной блок.

Минимальный коэффициент для расчёта стоимости одной панели по площади равен 1,5 (это важно учитывать при расчёте облицовки доборов и двустворчатых дверей).

Комплект:

• боковые откосы из МДФ толщиной 7 мм, ламинированные или крашеные;
• наличники из МДФ толщиной 16 мм, ламинированные или крашеные;

Стыковка наличников: 45 или 90 град.

При необходимости дополнительно оплачивается порог, возможный материал порога – МДФ ламинированный, массив дуба или нержавейка

Рекомендуется для дверных блоков, створки который изнутри облицованы крашеными или ламинированными панелями из МДФ.

Указана минимальная стоимость за комплект для стандартного дверного блока (ширина наличника до 100 мм, общая глубина стены до 190 мм, площадь проёма до 2,12 кв.м.).

Для расчёта стоимости при специальных эффектах (патинированние, уличная лакировка и т.д.) используются соответствующие коэффициенты.

При увеличении площади дверного блока используется коэффициент по площади, при увеличении глубины откосов отдельно производится доплата за дополнительный размер расширителя по расценкам для панелей соответствующего вида. При увеличении ширины – доплата из расчёта дополнительный 1 см ширины + 10% стоимости к стоимости по расценкам на наличник из соотв материала. Для более простого расчета стоимости при нескольких нестандартных параметрах рекомендуется отдельно выбирать наличники, облицовку откосов и порожек.

Декоративный порожек для декорирования стального порога на раме дверного блока. Изготавливается из того же материала, что облицовочная панель (массив дуба, МДФ ламинированный или крашеный) или из нержавейщей стали.

Если панель выполнена из крашеного МДФ, порожек по желанию Заказчика может быть все равно выполнен из массива дуба: преимуществом такого решения является бОльшая механическая прочность, недостатком - визуальное отличие порога от панели ввиду наличия фактуры древесины на пороге.

Состоит их двух деталей: подставочной доски и клюва. Изготавливается в размер. Назначение – закрыть стальную часть порога и стыковки порога рамы с полом.

Цена для стандартной конфигурации порога для дверей шириной до 1 метра при обычной лакировке. Для расчёта стоимости при специальных эффектах (окраска с сохранением текстуры, патинированние, закрытие под и т.д.) используются соответствующие коэффициенты.

При двухэтапном выполнении работ данная услуга необходима единократно или дважды

1) Обязательно в случае если изделие монтируется силами БАСТИОН. Если изделие отгружается самовывозом, производится только по требованию клиента.

2) В случае если облицовка рамы монтируется позднее основного изделия требуется повторный выезд. Для правильного изготовления облицовки рамы необходимо определить точную конфигурацию наличников, глубину откосов, размерность порога. Произвести эти замеры при монтаже основной двери невозможно так как чаще всего требуются промежуточные работы строителей. Кроме того, функции монтажа и замера/проектирования выполняются разными специалистами компании.

Прим: аналогичный тариф применяется, если по независящим от БАСТИОН причинам требуется выезд инженера для консультирования строителей, объяснения состава заказа, обсуждения технических и иных характеристик с различными представителями Заказчика, осмотра ранее установленного изделия с целями ремонта/апгрейта и т.д.

Указана стоимость выезда бригады специалистов (минимум два человека) в пределах МКАД для проведения любых работ по месту, в том числе: монтажа изделий, ремонта и апгрейта изделий, замены замков/цилиндров, перекодировки, профилактики, прочих работ.

Стоимость замененных комплектующих оплачивается отдельно. Непосредственно монтаж изделий (дверей, сейфов) оплачивается отдельно. Доплата при выезде за пределы МКАД производится по действующему тарифу.

Указана стоимость монтажа одной панели (со стороны порога или со стороны петель) в случае, если монтаж производится по стандартной технологии (на винтах через плоскость панели). Винт декорируется специальной "заглушкой" (чопиком) - элементом грибообразной формы, выполняемым из массива дуба. Этот элемент окрашивается, тонируется или покрываемся пленкой того же цвета, что и сама панель.

Крепеж является видимым, для панели размером порядка 2 кв.м. обычно применяется 12 винтов *по пять слева/справа, и по одному по центру внизу и вверху). При таком способе монтажа сохраняется возможность аккуратного демонтажа панели при необходимости. В стоимость включены заглушки на винты.

В случае, если панель изготавливается силами сторонних производителей по инициативе Заказчика, производитель панели должен выполнить заглушки для винтов по чертежам, которые готовят специалисты БАСТИОН в составе услуги "Техническое задание на изготовление панели". Услуга оплачивается отдельно.

Если монтаж производится в рамках второго этапа (позднее монтажа самой двери), выезд на объект для производства работ оплачивается отдельно.
