Взломостойкая пожаростойкая сейфовая дверь "Эгеон" БАСТИОН-3

Для Заказчиков, склонных выбирать близкие к максимальным решения, модель БАСТИОН-3 рекомендована для установки в квартиры в качестве входной двери. Конструкция имеет многослойную наружную защиту по всей плоскости, состоящую из трёх стальных листов с проваркой их насквозь шпильками с шагом 150 мм. В конструкции присутствует защита нержавеющей сталью в районе засовов и двойная система ребер жесткости, за счет терморазрыва обеспечивающая снижение теплопроводности дверного полотна. Эти меры, кроме существенного прироста взломостойкости, также обеспечивают отличные звуко-тепло изоляционные свойства, что позвлоляет её использовать в качестве уличной входной двери в загородный дом.

Назначение

В качестве входной двери в квартиру или коттедж – оптимальное решение для Заказчиков с высоким уровнем требований и наличием финансовой возможности их реализации.

Общие сведения

• Толщина створки в металле 95 мм;
• Два контура уплотнителей из EPDM-резины;
• Притвор на створке толщиной 34 мм;
• Наличник в составе рамы толщиной 20 мм, при монтаже утапливается в стену;
• Два уровня рёбер жесткости замкнутого сечения с заполнением МДФ или Paroc;
• Заполнение створки базальтовым утеплителем Paroc.

Защитные свойства и материалы

• Взломостойкость: класс защиты III (третий) по ГОСТ 51113;
• Защита по всей плоскости: сталь 3 мм + фанера 10 мм + сталь 2 мм + фанера 10 мм + сталь 2 мм, листы соединены шпильками с шагом не более 150 мм;
• Защита замковой зоны сталью 42ХСНМА толщиной 6,6 мм (не включена в стоимость, т.к. цена определяется исходя из размера защищаемой зоны*);
• Защита засовов в раме нержавеющей жароупорной сталью AISI 310 толщиной 5 мм.

Возможные модификации

• Пулестойкое исполнение: классы защиты BR4 - BR5 по ГОСТ 51112;
• Противопожарное дымогазонепроницаемое исполнение: предел огнестойкости EIS60 по ГОСТ 53307 и 53303.

*Варианты размеров защищаемой зоны

• только на область типовой запирающей системы для входных дверей (по всей высоте, на ширину 150мм);
• на всю плоскость створки;
• на всю площадь дверного блока включая раму.

Фирменные петли производства Mauer с расчетной нагрузкой до 450 кг в комплектации Премиум (обе петли имеют подшипник скольжения, регулировочный винт и отверстие для смазки).

Петли производства Mauer имеют специальную площадку для усиленной приварки к плоскости. Идеальная точность при изготовлении петель обеспечивает высокую соосность и, как следствие, - легкость открывания створки. В процессе эксплуатации не проявляется выработка материала петли, т.к. внутренняя часть каждой петли усилена каленой втулкой.

Изначально петли имеют стальной цвет и в большинстве случае окрашиваются вместе с рамой и створкой в порошковой камере. Для дверей наружного открывания располагаются снаружи, для дверей внутреннего открывания - видимы изнутри помещения.

В стоимость входит наращивание петель с учетом толщины наружной панели.

Каленая защитная пластина сложной формы из стали 42XCHMA (торговое название Ц85) толщиной 6.6 мм для защиты разводной системы, вертикальных и горизонтальных тяг, установленных блокираторов. Применяется в случае использования типичной сейфовой системы запирания, состоящей из разводной трехсторонней или четырехсторонней усиленной ригельной группы с центральном механизмом и набора сейфовых блокираторов.

Необходимые технологические отверстия выполняются при монтаже, что позволяет использовать пластину в случае установки любого количества блокираторов.

Режим термообработки защитной вставки создает значительные сложности при попытках рассверливания, что повышает защиту замковых механизмов от такого способа взлома.

Цена указана при площади 2,12 кв.м, при превышении этого предела при расчете используется коэффициент.

Важно отметить, что изготовление просто противопожарной двери не является сложной инженерной задачей, такие двери производят десятки компаний. Реальные технические сложности начинаются, когда к дверному блоку одновременно предъявляются требования по стойкости к термическим воздействиям и устойчивости к силовому взлому. Проблема связана с тем, что основные меры, направленные на повышение взломостойкости изделия, в частности, активное использование полнотелого проката и наличие многочисленных рёбер жёсткости в створке, ухудшает стойкость изделий к нагреванию, т.к. металл является прекрасным проводником тепла.

В этой связи, кроме применения специальных материалов, в конструкции БАСТИОН при разработке взломопожаростойких модификаций стальных дверей, были внесены конструктивные изменения. В частности, именно для таких конструкций была разработана комбинированная двухуровневая система рёбер жёсткости, при которой между наружной и внутренней решёткой рёбер остаётся небольшое расстояние, выполняющее функции терморазрыва. Рама защитной пожаростойкой двери имеет большую ширину за счёт дополнительной защиты конструкции от нагрева с торцевой стороны. Также был разработан специальный способ крепежа внутреннего СМЛ-листа, обеспечивающий максимальную изолированность замков от возможного нагрева изнутри, при том, что лист СМЛ остается съёмным, что необходимо для профилактики и ремонта стальной противопожарной двери.

Для обеспечения пожаростойких свойств при изготовлении изделий используется два специфичных материала: плиты СМЛ и лента ЛПУ.

Стекломагнезитовый лист (СМЛ) - это листовой отделочный материал, армированный базальтовой сеткой. СМЛ отличается стойкостью к длительному воздействию высоких температур и открытого огня. Даже при толщине всего 6 мм, СМЛ способен противостоять огню в течение 120 минут и при этом выдерживать температуру до 1200˚С. Также магнезит достаточно легко противостоит морозам и выдерживает более 50 циклов заморозки и нагрева.

Лента термоуплотнительная (ЛТУ) предназначена для повышения огнестойкости противопожарных дверей, ворот, сейфов и других изделий. При воздействии температур свыше 150 °С образуется прочный слой пены, который заполняет зазоры между створкой и рамой и таким образом препятствует проникновению горячих газов, языков пламени и дыма. Коэффициент увеличения объёма материала ленты составляет не менее 5.

Компания БАСТИОН в силу своей ориентации на выпуск взломостойких противопожарных дверей, решает проблему защиты замковой системы от нагрева с помощью конструкции самой двери. В отличие от массовых дешёвых противопожарных дверей, конструкции БАСТИОН имеют значительную толщину створки (в разных моделях не менее 85, 112, 122, 135 мм), при этом не менее 24 мм из этой толщины занимают плиты СМЛ, обеспечивающие по всей плоскости (включая область замков) необходимый уровень защиты от нагрева. При таком подходе в противопожарную защитную дверь могут быть установлены серьёзные взломостойкие замки со всеми необходимыми защитными элементами.

Стальной лист, монтируется изнутри створки 3 мм при отсутствии облицовочной панели.

Возможно два варианта монтажа:

• неразборный вариант - монтаж на сварке, возможен только при установке замков без вертикальных тяг;
• разборный вариант - на заклепках/винтах (рекомендуется).

Возможен монтаж при наличии облицовочной панели изнутри, однако функционально необходимость в этом возникает только в том случае, если требуется дополнительная защита от выхода злоумышленника через конкретную дверь. Но в этом случае БАСТИОН предлагает более технологичные способы двусторонней защиты замков.

Важно отметить, что необходимая жёсткость створки обеспечивается за счёт разветвлённой системы рёбер жёсткости, лист же эту жёсткость почти не изменяет, добавляя нефункциональный вес и ухудшая ремонтнопригодность и внешний вид полотна.

Цена для площади дверного проёма до 2,12 кв.м, при больших площадях используется коэффициент.

Защёлка Abloy 4290 имеет косоугольный ригель и предназначена для фиксации двери в правильном относительно рамы положении.

В корпусе имеется отверстие под квадрат, поворот которого убирает ригель внутрь корпуса защёлки, позволяя открыть дверь.

Abloy 4290 отличается от защелки Гардиан большей отказоустойчивостью, с функциональной точки зрения механизмы аналогичны.

Фирменная разводная система (ригельная сборка) производcтва немецкого концерна Mauer.

Предназначена для приведения в действие группы засовов. Максимальное количество направлений выдвижения ригелей - четыре.

Приведение в действие возможно от любого поворотного механизма: штурвала, поворотной, поворотно-нажимной или обычной нажимной ручки.

Угол поворота устройства при максимальном выдвижении ригелей относительно открытого состояния составляет 90 град. Ход ригельных тяг 30 мм.

Предусмотрено штатное место для крепления одного сейфового замка-блокиратора любого типа. При выборе большинства электронных кодовых замков ограничений на выбор поворотного устройства нет, эти блокираторы обычно устанавливаются на центральное штатное место. При установке на штатные места ключевых или комбинационных замков, возникают ограничения на размер поворотного устройства (удаление ключевины/оси замка от оси поворота составляет 100 мм).

В компании БАСТИОН разработаны технологии монтажа блокираторов любых типов на произвольном удалении от оси штурвала, таким образом появляется возможность еще на стадии проектирования гармонично вписать элементы запирания сейфовых систем в требуемый рисунок на облицовочных панелях.

Система построена на основе группировки точеных ригелей диаметром 23 мм, изготовленных из нержавеющей стали. Ригели собраны на так называемые "гребенки", к которым присоединены тяги, управляемые с помощью центрального механизма, который воздействует на распределители.

При воздействии на поворотное устройство (штурвал или ручку) система запирает дверь в трех или четырех направлениях, в зависимости от остальной замковой системы. Общее количество гребенок обычно составляет 4 штуки.

При установке в стальную дверь БАСТИОН система дополнительно комплектуется следующими позициями:

• центральный механизм разведения тяг и распределители (разводная система Mauer 84012);
• поворотное устройство.

Данные позиции выбираются и оплачиваются отдельно.

Поворотный точеный трёхлепестковый штурвал 3л-165.

Исходя из используемого материала (алюминий или латунь) возможны четыре базовых цвета:

• хром матовый (CS);
• хром глянцевый (CR);
• латунь матовая (OS);
• латунь глянцевая (OL).

При необходимости штурвал может быть покрыт специальной эмалью в цвет остальной фурнитуры, в том числе с эффектом патинирования. В результате могут быть получены популярные у итальянский производителей фурнитуры цвета, такие как:

• латунь патинированная (PM);
• олово матовое (TM);
• бронза темная матовая (BM);
• серебро древнее (AA).

В качестве образца цвета может выступать любой цвет по палитре RAL, также за дополнительную плату возможно покрытие настоящим золотом (цвет OZ).

Штурвал предназначен для управления следующими устройствами:

• двусторонним засовом Mottura 34.327;
• трехсторонним засовом Mottura 34.337;
• двусторонним засовом Mottura 96.750;
• ригельной сборкой Mauer 84011;
• ригельной сборкой Mauer 84012;
• ригельной сборкой Mauer 84081;
• ригельной сборкой Mauer 84082;
  а также любыми другими механизмами с аналогичным принципом действия.

Фиксация системы в положении открыто или закрыто в механизме самого штурвала отсутствует, поэтому при использовании с ригельными сборками необходимо обеспечивать фиксацию с помощью замков-блокираторов или засовов.

Вылет относительно поверхности створки, размер и количество лепестков определяются техническим заданием. На фото внешний диаметр штурвала 165 мм, диаметр лепестка 16 мм, длина лепестка 60 мм, диаметр центральной части 45 мм.

Материал, способ обработки, покрытие и размер могут влиять на цену. Указана стоимость образца с приведенными выше характеристиками.

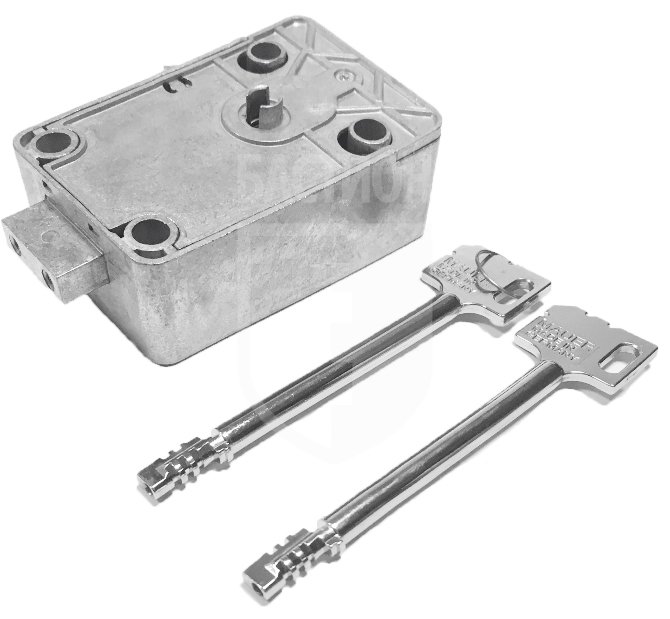

Универсальный механический односторонний перекодировочный 9-и сувальдный ключевой сейфовый замок - блокиратор КАВА Mauer VAROS 70040.

Два ключа в комплекте, ключи цельные, имеют общую дли­ну 120 мм и 164 мм.

Используется в качестве блокиратора (тяги или ригельной сборки) в системах запирания сейфового типа. Специальная технология монтажа позволяет организовать возможность извлечения ключа из скважины замка и в положении, когда ригеля запирающей системы задвинуты. (положение "открыто")

Отличие от других сейфовых ключевых блокираторов заключается в способе перекодировки. В случае с Mauer VAROS перекодировка производится с наружной стороны при помощи того же самого (рабочего) ключа. В этой связи не требуется ни разборка двери (доступ к корпусу замка), ни организация специальных технологических отверстий изнутри двери, ни отдельные кодировочные приспособления.

Всвязи с этой особенностью, замок рекомендуется для установки в качестве блокиратора ригеля другого замка в раму, т.к. при утере ключа появляется возможность смены кода (что для остальных ключевых блокираторов, установленных в раму, после монтажа двери в проеме становится невозможным).

Замок соответствует ГОСТ Р 51053-97 класс В, EN 1300 class В, VdS class 2.

Основные особенности замка:

• диаметр отверстия под ключ - 7 мм;
• ключ может вставляться в замок только одной стороной;
• ключ может быть извлечен только при закрытом замке.

Универсальный механический односторонний (открывается и закрывается только снаружи) перекодировочный 9-ти сувальдный ключевой сейфовый замок – блокиратор Sargent and Greenleaf (S&G) 6880.

Ключи: два цельных ключа в комплекте длиной 115 мм, 140 мм, 165 мм.

Замок соответствует ГОСТ 51053-97 класс С, EN 1300 class B, IMP class B, VdS class 2.

Компания БАСТИОН использует данный замок как в сейфовых дверях в качестве блокиратора разводной системы, так и во входных дверях (установка возможна для блокировки тяги, идущей от любого из замков, или для блокировки ригелей замка после их вхождения в раму).

В случае использования во входных дверях специальные решения позволяют организовать работу блокируемого замка в двух режимах: дежурный на два оборота (блокиратор не используется) и основной на четыре оборота (блокиратор переводится в положение "открыто", засовы замка выдвигаются, блокиратор переводится в положение "закрыто"). Уровень защищенности системы при таком способе монтажа существенно выше, особенно при внутренних типах открывания и глубокой раме.

Во всех вариантах применения специальная технология монтажа блокиратора позволяет организовать возможность извлечения ключа из скважины и в положении, когда ригеля запирающей системы (блокируемого замка) задвинуты (положение "открыто").

Основные особенности замка:

• диаметр отверстия под ключ - 1/2" (12.7 мм);
• ключ может вставляться в замок любой стороной;
• ключ может быть извлечен только при закрытом блокираторе;
• конструкция замка обеспечивает защиту от отмычек и от расшифровки кода с помощью оптических приборов;
• замок может быть перестроен на новый ключ, перестройка занимает не более 5 секунд.

При необходимости монтируются декоративная накладка на скважину (фирменная S&G 6880-501 с крышкой или изготавливаемая под заказ Bastion 6880-501 без крышки), а также направляющая трубка специального профиля для ключа.

Противосъёмный засов неподвижный, монтируется с петлевой стороны, изготовлен из стали Ст20. Монтаж производится на сварке на стадии первичной сборки, засов окрашивается в цвет торца двери. Для дверей наружного открывания служит для защиты дверной створки от выламывания двери наружу при сбитии/срезании петель. Для дверей внутреннего открывания является необходимым элементов защиты при попытках выдавить дверь вовнутрь.

Рекомендуемое количество засовов зависит от системы запирания. В целях сбалансированности запирания с замковой и петлевой стороны должно быть равно суммарному количеству активных засовов, обычно от 4 до 12. Цена за 1 штуку.

Linea Cali DAFNE - это нажимные ручки производства одноименной итальянской фабрики. Ручки выпускаются в коллекции Classic. Многообразие дизайна проявляется в простом, но необычном силуэте, который предопределяет представление о классике.

Обладая усиленной розеткой, ручки DAFNE прекрасно работают на тяжелых дверях.

Максимальный вылет от поверхности створки 60 мм, длина ручки 140 мм.

Базовая складская программа (как правило, есть в наличии) представлена ручками в следующих цветах:

• хром матовый (CS);
• хром глянцевый (CR);
• латунь глянцевая (OL);
• латунь патинированная (PM).

Также возможен заказ (срок поставки 2 месяца) ручек в цвете:

• отсутствуют.

При установке ключевых сейфовых блокираторов производства компании Sargent and Greenleaf в качестве устройств, блокирующих разводную систему, по умолчанию используется родная фирменная накладка S&G 6880 - 501, имеющая изнутри паз для входа направляющей ключа и поворотную часть (шторку), закрывающую ключевину. Недостатки у такого решения чисто внешние: один-единственный доступный цвет (шлифованный хром с опциональной чёрной виниловой наклейкой) и не очень престижный внешний вид, т.к. деталь выполнена из пластика.

Новая точеная накладка Bastion 6880 - 501 состоит из двух деталей и также имеет специальный паз для крепления направляющей. Шторка в базовой версии отсутствует, однако может быть заказана дополнительно. Накладка выполняется из алюминия или латуни, и в зависимости от требуемого вида покрытия при изготовлении шлифуется (матовый эффект) или полируется (глянцевый эффект). При необходимости готовая накладка может быть покрыта драгоценными металлами (золотом, серебром) или специальным образом обработана для получения внешнего вида патинированной латуни, старой бронзы или матового олова (цвет состаренного или патинированного серебра).

Итоговая цветовая гамма в соответствии с принятыми для итальянской фурнитуры обозначениями: хром матовый (CS), хром глянцевый (CR), латунь матовая (OS), латунь глянцевая (OL), золото (OZ), латунь патинированная (PM), латунь патинированная (PM), бронза состаренная (AN), олово матовое (TM).

Все перечисленные эффекты обработки входят в стоимость накладки, за исключением покрытия драгоценными металлами (золотом или серебром).

Накладка также может быть изготовлена для установки с внутренней стороны двери на ключевину любого сувальдного замка.

Декоративная накладка с поворотной крышкой к сейфовому блокиратору S&G6880, цвет матовое серебро, в комплекте чёрные виниловые наклейки.

Порошковое напыление категории "Бизнес" позволяет получить структурную поверхность типа "шагрень" или "муар" нужного цвета. Применяется исключительно для дверных блоков, устанавливаемых во внутренних отапливаемых помещениях.

Финишная окраска наносится на торцы створки, петли и раму дверного блока. Остальные поверхности окрашиваются только грунтом с антикоррозийными целями.

Технология окраски:

• шпатлевка TROTON High Temp;
• нанесения финишного покрытия со структурой "шагрень" или "муар", цвет по RAL.

На наружную поверхность створки рекомендуется установка декоративной панели, т.к. облицовка из МДФ или массива существенно улучшает звукоизоляционные свойства двери. Однако при необходимости, например для технических дверей, снаружи может быть применена порошковая окраска. Эта услуга оплачивается отдельно.

При выборе структуры "шагрень" доступны практически любые цвета по карте RAL, для окраски типа "муар" список доступных цветов существенно меньше (1018, 1033,2004,3020,6003,6005,6018,7004, 7005,7011,7012, 7015, 7016, 7021, 7022,7024,7035,7037,7040,7047,8017,8019,8022,9003, 9004,9005,9006, 9007,9010,9016).

Рекомендуется для изделий среднего веса (цена указана для конструкции Бастион-2 и Бастион-3).

Монтаж конструкции категории БАСТИОН-3 с помощью стальных штырей (арматура 16 мм), через внутренний расширитель рамы и/или ответные части замков и противосъёмных засовов. Точное количество штырей крепления, глубина забуривания и их расположение определяются весом конструкции и материалом стены.

Цена указана для площади дверного проёма до 2,12 кв.м, при больших площадях используется коэффициент.

В стоимость включено: выпил четверти с наружной стороны под утапливание упорного наличника, запенивание зазоров "рама-стена" пенополиуретановым герметиком. При модификации конструкции (для противопожарных, пулестойких и иных дверей со специальными свойствами) стоимость монтажа возрастает исходя из веса конструкции.

Для тяжелых изделий (при весе одного элемента от 200кг до 300кг) стоимость монтажа не включает в себя услуги по разгрузке изделий и доставке его до лифта/квартиры. Компания БАСТИОН приглашает для таких работ профессиональных грузчиков.

Необходимость в услугах грузчиков возникает для изделий уровня БАСТИОН-1 и БАСТИОН-2.

На сайте указана минимальная стоимость, она же обычно фигурирует в первичной спецификации изделия. Окончательная цифра уточняется после выезда инженера на объект и зависит от веса, габаритов изделия, а также расположения места монтажа относительно места разгрузки (количестве ступенек и метром по прямой на пути проноса, а также связанных с характером помещения и состоянием ремонта дополнительных сложностей).

Указана стоимость выезда бригады грузчиков в пределах МКАД. При выезде за МКАД дополнительно оплачивается аренда микроавтобуса.

Панель на основе МДФ 16 мм крашеная автомобильной эмалью по RAL, гладкая, без рисунка.

В стоимость включено:

• основа МДФ;
• обработка края по радиусу с последующей окраской эмалью в цвет;
• обычная (неуличная) лакировка.

Цена указана за 1 кв.м. проёма, в который монтируется дверной блок.

Минимальный коэффициент для расчёта стоимости одной панели по площади равен 1,5 (это важно учитывать при расчёте облицовки доборов и двустворчатых дверей).
