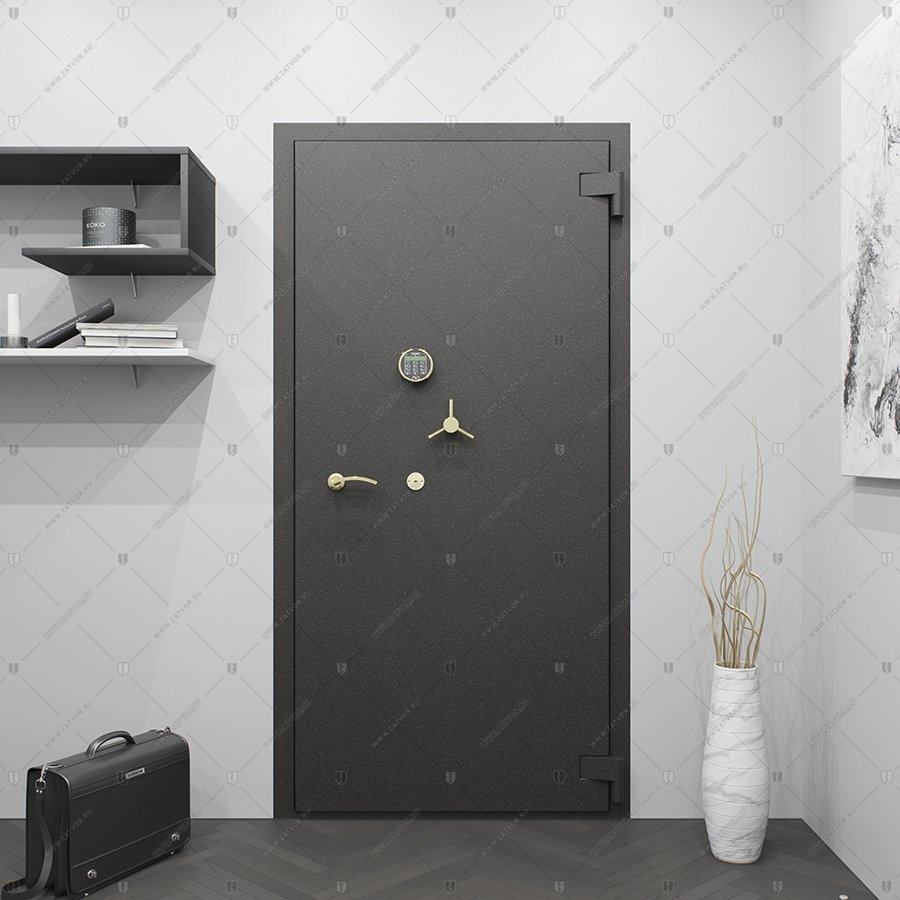

Пулестойкая сейфовая дверь "Зефир" БАСТИОН-5 BR4

Первая из серии БАСТИОН выполненная по классической технологии бетонированная конструкция, предназначенная для установки в качестве двери в специальные помещения, содержимое которых имеет для владельца существенную ценность. Наружный защитный контур представляет собой два листа по 5 мм, пространство между которыми в шесть слоев армировано арматурой диаметром 10 мм и заполнено высокопрочным бетоном М800. Центральный узел разводной системы, все блокираторы и тяги защищены специальной бронированной сталью марки Ц85 толщиной 6,6 мм, которая эффективно предохраняет замки и всю запирающую систему от высверливания и вырезания.

Назначение

В качестве сейфовой двери – рекомендованное решение для установки в личные хранилища, оружейные комнаты, комнаты спасения и другие места, где требуется высокая защита от проникновения.

Общие сведения

• Толщина створки в металле 165 мм;
• Три контура уплотнителей из EPDM-резины;
• Притвор на створке толщиной 90 мм;
• Наличник в составе рамы 21 мм, при монтаже утапливается в стену;
• Два уровня рёбер жесткости замкнутого сечения с заполнением МДФ или Paroc.

Защитные свойства и материалы

• Взломостойкость: класс защиты V (пятый) по ГОСТ 51113;
• Защитный слой по всей плоскости: сталь 5 мм + 80 мм высокопрочного армированного бетона марки М800 (6 слоев арматуры А500 Ø10 мм) + сталь 5 мм;
• Защита всей плоскости створки сталью 42ХСНМА толщиной 6,6 мм (не включена в стоимость, т.к. цена определяется исходя из размера защищаемой зоны*);
• Защита засовов в раме нержавеющей жароупорной сталью AISI 310 толщиной 5 мм;
• Защита торцов рамы стальными профилями, заполненными высокопрочным армированным бетоном марки М800.

Возможные модификации

• Пулестойкое исполнение: классы защиты BR4 - BR6 по ГОСТ 51112;
• Противопожарное дымогазонепроницаемое исполнение: предел огнестойкости EIS60 по ГОСТ 53307 и 53303.

*Варианты размеров защищаемой зоны

• на всю плоскость створки;
• на всю площадь дверного блока включая раму.

Фирменные петли производства Mauer с расчетной нагрузкой до 1000 кг (нижняя петля имеет подшипник скольжения и регулировочный винт).

Петли производства Mauer имеют специальную площадку для усиленной приварки к плоскости. Идеальная точность при изготовлении петель обеспечивает высокую соосность и, как следствие, - легкость открывания створки. В процессе эксплуатации не проявляется выработка материала петли, т.к. внутренняя часть каждой петли усилена каленой втулкой.

Изначально петли имеют стальной цвет и в большинстве случае окрашиваются вместе с рамой и створкой в порошковой камере. Для дверей наружного открывания располагаются снаружи, для дверей внутреннего открывания - видимы изнутри помещения.

Данный комплект рекомендуется для входных и сейфовых дверей категории "БАСТИОН-4", а также для бетонированных сейфовых дверей категорий от "БАСТИОН-5" до "БАСТИОН-8".

Специальная вставка на всю плоскость створки и рамы из стали 42XCHMA (торговое название Ц85) толщиной 6,6мм.

Подробная информация о классах пулестойкости в соответствии с российскими, европейскими и американскими стандартами представлена в таблице.

Режим термообработки защитной вставки создает значительные сложности при попытках рассверливания, что, помимо пулестойких свойств изделия, обеспечивает серьезную защиту замковых механизмов от такого способа взлома, а также полностью исключает возможность вскрытия двери ручным инструментом типа килечного ножа или ножниц по металлу.

Цена указана за 1 кв.м. При расчёте используется площадь проёма, т.к. пулестойкие свойства стального дверного блока обеспечиваются как по плоскости створки, так и в областях стыковки створка-рама и непосредственно в зоне рамы. Минимальный коэффициент площади при включении данной опции в состав дверного блока составляет 2.12 кв.м.

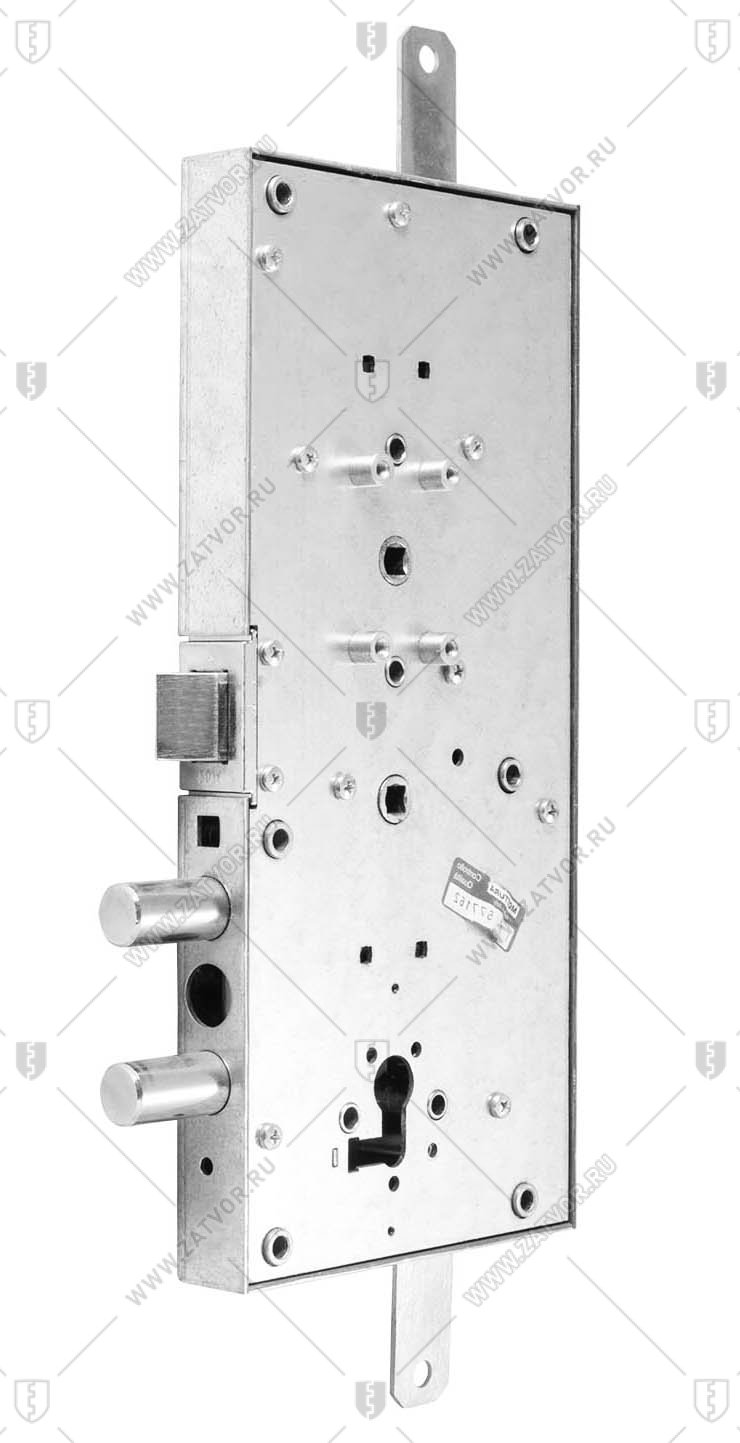

Mottura Gorilla 86430 представляет собой цилиндровый замок с защёлкой и приводом вертикальных тяг. Устанавливается в стальные двери в качестве основного нижнего замка, как правило, с нажимной ручкой.

Особенностью замка является функция антипаника. Открывание замка изнутри осуществляется с помощью нажатия на ручку, что приводит в действие не только защёлку (как у обычных замков), но и все ригеля. Закрывание замка снаружи осуществляется ключом установленного цилиндрового механизма. Изнутри замок можно закрыть как с помощью цилиндрового механизма (ключом или вертушкой), так и с помощью ручки (ее надо поднять вверх на 45°). В отличие от обычных замков серии "антипаник", Mottura "Gorilla" 85430 является замком тяжелой серии с возможностью организации трехстороннего запирания стальной двери.

При установке в стальную дверь БАСТИОН замок дополнительно комплектуется следующими позициями:

• цилиндровый механизм;
• нажимные ручки;
• марганцевая пластина Mottura 94053;
• броненакладка Mottura Top Defender или Disec.

Во всех фирменных конструкциях также рекомендуется для увеличения взломостойкости закрывать замковую группу (данный комплект вместе с вторым основным замком) по всей высоте от края до первого ребра жёсткости бронированной сталью Ц85 толщиной 6,6 мм. Такая мера обеспечивает адекватную защиту при попытках сверления в критичные места замка и полностью защищает от вскрытия ручным инструментом.

Данные позиции выбираются и оплачиваются отдельно.

Система построена на основе группировки точеных ригелей диаметром 23 мм, изготовленных из нержавеющей стали. Ригели собраны на так называемые "гребенки", к которым присоединены тяги, управляемые с помощью центрального механизма, который воздействует на распределители.

При воздействии на поворотное устройство (штурвал или ручку) система запирает дверь в трех или четырех направлениях, в зависимости от остальной замковой системы. Общее количество гребенок обычно составляет 6 штук.

При установке в стальную дверь БАСТИОН система дополнительно комплектуется следующими позициями:

• центральный механизм разведения тяг и распределители (разводная система Mauer 84012);
• поворотное устройство.

Данные позиции выбираются и оплачиваются отдельно.

Фирменная разводная система (ригельная сборка) производcтва немецкого концерна Mauer.

Предназначена для приведения в действие группы засовов. Максимальное количество направлений выдвижения ригелей - четыре.

Приведение в действие возможно от любого поворотного механизма: штурвала, поворотной, поворотно-нажимной или обычной нажимной ручки.

Угол поворота устройства при максимальном выдвижении ригелей относительно открытого состояния составляет 90 град. Ход ригельных тяг 30 мм.

Предусмотрено штатное место для крепления одного сейфового замка-блокиратора любого типа. При выборе большинства электронных кодовых замков ограничений на выбор поворотного устройства нет, эти блокираторы обычно устанавливаются на центральное штатное место. При установке на штатные места ключевых или комбинационных замков, возникают ограничения на размер поворотного устройства (удаление ключевины/оси замка от оси поворота составляет 100 мм).

В компании БАСТИОН разработаны технологии монтажа блокираторов любых типов на произвольном удалении от оси штурвала, таким образом появляется возможность еще на стадии проектирования гармонично вписать элементы запирания сейфовых систем в требуемый рисунок на облицовочных панелях.

Поворотный точеный трёхлепестковый штурвал 3л-165.

Исходя из используемого материала (алюминий или латунь) возможны четыре базовых цвета:

• хром матовый (CS);
• хром глянцевый (CR);
• латунь матовая (OS);
• латунь глянцевая (OL).

При необходимости штурвал может быть покрыт специальной эмалью в цвет остальной фурнитуры, в том числе с эффектом патинирования. В результате могут быть получены популярные у итальянский производителей фурнитуры цвета, такие как:

• латунь патинированная (PM);
• олово матовое (TM);
• бронза темная матовая (BM);
• серебро древнее (AA).

В качестве образца цвета может выступать любой цвет по палитре RAL, также за дополнительную плату возможно покрытие настоящим золотом (цвет OZ).

Штурвал предназначен для управления следующими устройствами:

• двусторонним засовом Mottura 34.327;
• трехсторонним засовом Mottura 34.337;
• двусторонним засовом Mottura 96.750;
• ригельной сборкой Mauer 84011;
• ригельной сборкой Mauer 84012;
• ригельной сборкой Mauer 84081;
• ригельной сборкой Mauer 84082;
  а также любыми другими механизмами с аналогичным принципом действия.

Фиксация системы в положении открыто или закрыто в механизме самого штурвала отсутствует, поэтому при использовании с ригельными сборками необходимо обеспечивать фиксацию с помощью замков-блокираторов или засовов.

Вылет относительно поверхности створки, размер и количество лепестков определяются техническим заданием. На фото внешний диаметр штурвала 165 мм, диаметр лепестка 16 мм, длина лепестка 60 мм, диаметр центральной части 45 мм.

Материал, способ обработки, покрытие и размер могут влиять на цену. Указана стоимость образца с приведенными выше характеристиками.

Универсальный механический односторонний (открывается и закрывается только снаружи) перекодировочный 9-ти сувальдный ключевой сейфовый замок – блокиратор Sargent and Greenleaf (S&G) 6880.

Ключи: два цельных ключа в комплекте длиной 115 мм, 140 мм, 165 мм.

Замок соответствует ГОСТ 51053-97 класс С, EN 1300 class B, IMP class B, VdS class 2.

Компания БАСТИОН использует данный замок как в сейфовых дверях в качестве блокиратора разводной системы, так и во входных дверях (установка возможна для блокировки тяги, идущей от любого из замков, или для блокировки ригелей замка после их вхождения в раму).

В случае использования во входных дверях специальные решения позволяют организовать работу блокируемого замка в двух режимах: дежурный на два оборота (блокиратор не используется) и основной на четыре оборота (блокиратор переводится в положение "открыто", засовы замка выдвигаются, блокиратор переводится в положение "закрыто"). Уровень защищенности системы при таком способе монтажа существенно выше, особенно при внутренних типах открывания и глубокой раме.

Во всех вариантах применения специальная технология монтажа блокиратора позволяет организовать возможность извлечения ключа из скважины и в положении, когда ригеля запирающей системы (блокируемого замка) задвинуты (положение "открыто").

Основные особенности замка:

• диаметр отверстия под ключ - 1/2" (12.7 мм);
• ключ может вставляться в замок любой стороной;
• ключ может быть извлечен только при закрытом блокираторе;
• конструкция замка обеспечивает защиту от отмычек и от расшифровки кода с помощью оптических приборов;
• замок может быть перестроен на новый ключ, перестройка занимает не более 5 секунд.

При необходимости монтируются декоративная накладка на скважину (фирменная S&G 6880-501 с крышкой или изготавливаемая под заказ Bastion 6880-501 без крышки), а также направляющая трубка специального профиля для ключа.

Блокиратор S&G 6120 в комплекте с клавиатурой 6120-41Х, выпускается одноименной компанией Sargent and Greenleaf (США). Помимо обычного цифрового табло клавиатура имеет в своем составе сканер по отпечатку пальцев. Доступ возможно настроить как отдельно по коду или по отпечатку, так и при их обязательной комбинации.

Доступные цвета клавиатуры: хром матовый (шлифованный), хром глянцевый (блестящий), латунь глянцевая.

Linea Cali PROFILO - это нажимные ручки производства одноименной итальянской фабрики. Ручки выпускаются в коллекции Design, обладают чёткой формой, и отлично вписываются в строгий классический интерьер.

Обладая усиленной розеткой, ручки PROFILO прекрасно работают на тяжелых дверях.

Максимальный вылет от поверхности створки 70 мм, длина ручки 150 мм.

Базовая складская программа (как правило, есть в наличии) представлена ручками в следующих цветах:

• хром матовый (CS);
• хром глянцевый (CR);
• хром комбинированный (MC);
• латунь матовая (OS);
• латунь глянцевая (OL);
• бронза матовая (BM).

Также возможен заказ (срок поставки 2 месяца) ручек в цвете:

• золото комбинированное (OM).

При установке ключевых сейфовых блокираторов производства компании Sargent and Greenleaf в качестве устройств, блокирующих разводную систему, по умолчанию используется родная фирменная накладка S&G 6880 - 501, имеющая изнутри паз для входа направляющей ключа и поворотную часть (шторку), закрывающую ключевину. Недостатки у такого решения чисто внешние: один-единственный доступный цвет (шлифованный хром с опциональной чёрной виниловой наклейкой) и не очень престижный внешний вид, т.к. деталь выполнена из пластика.

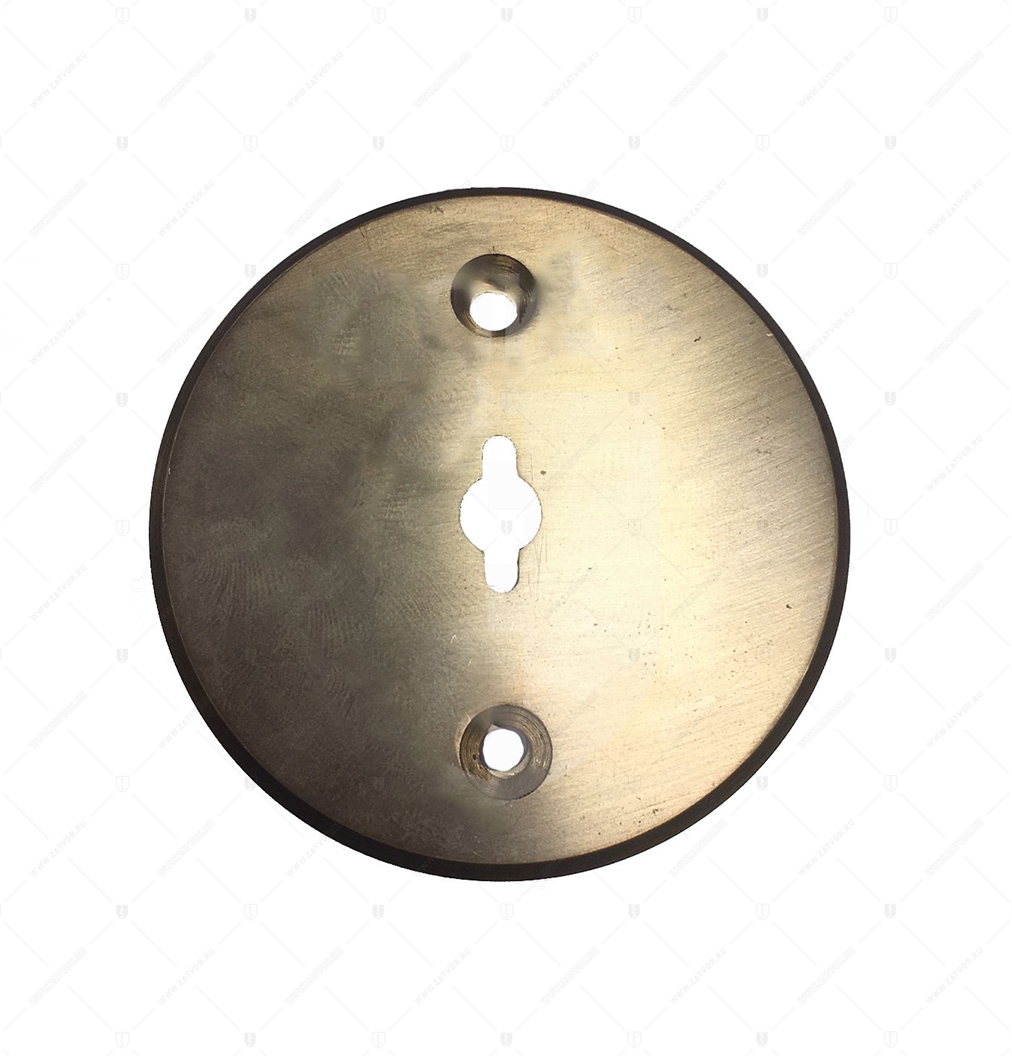

Новая точеная накладка Bastion 6880 - 501 состоит из двух деталей и также имеет специальный паз для крепления направляющей. Шторка в базовой версии отсутствует, однако может быть заказана дополнительно. Накладка выполняется из алюминия или латуни, и в зависимости от требуемого вида покрытия при изготовлении шлифуется (матовый эффект) или полируется (глянцевый эффект). При необходимости готовая накладка может быть покрыта драгоценными металлами (золотом, серебром) или специальным образом обработана для получения внешнего вида патинированной латуни, старой бронзы или матового олова (цвет состаренного или патинированного серебра).

Итоговая цветовая гамма в соответствии с принятыми для итальянской фурнитуры обозначениями: хром матовый (CS), хром глянцевый (CR), латунь матовая (OS), латунь глянцевая (OL), золото (OZ), латунь патинированная (PM), латунь патинированная (PM), бронза состаренная (AN), олово матовое (TM).

Все перечисленные эффекты обработки входят в стоимость накладки, за исключением покрытия драгоценными металлами (золотом или серебром).

Накладка также может быть изготовлена для установки с внутренней стороны двери на ключевину любого сувальдного замка.

Врезной магнитный геркон для последующего подключения сигнализации и системы "умного дома". Подаёт сигнал на подключенное устройство при открывании двери (при разъединении створки и рамы). Корпус пластиковый круглый, цвет чёрный. Стоимость с учетом монтажа и вывода проводов из рамы, но без учёта последующего подключения.

Эмаль воздушной сушки категории "Премиум" позволяет получить структурную поверхность типа "эффект камня" нужного цвета. Применяется исключительно для дверных блоков, устанавливаемых во внутренних отапливаемых помещениях.

Окраска эмалями воздушной сушки является идеальным решением для технологически сложных изделий, а также в случаях, когда значительные габаритные размеры не позволяют разместить изделие в порошковой камере. В ряде интерьеров такая окраска более предпочтительна по соображениям дизайна. Широкая цветовая гамма и палитра различных текстур позволяет подобрать оптимальное решение практически во всех ситуациях.

Финишная окраска наносится на торцы створки, петли и раму дверного блока. Остальные поверхности окрашиваются только грунтом с антикоррозийными целями.

Технология окраски:

• шпатлевка;
• грунтовка;
• эмаль KRYLON или Stone Creation как финишное покрытие или как основа;
• универсальная автомобильная эмаль (если нужен цвет по RAL) или лак (если нет слоя эмали).

Окраска эмалями воздушной сушки имеет свои достоинства:

• возможна окраска очень тяжёлых или крупногабаритных изделий, окраска которых порошком невозможна из-за превышения размеров покрасочной камеры или допустимого для подъёмного механизма веса;
• возможна окраска сложных изделий с большим количеством сварных соединений;
• возможно идеальное выведение мест технологической стыковки металлопроката;
• возможно идеальное восстановление повреждённого в процессе монтажа или эксплуатации покрытия.

Относительные недостатки по сравнению с порошковой окраской:

• область защелки на раме сотрется быстрее, чем у рамы, окрашенной порошком;
• уплотнитель требуется дополнительно фиксировать на клей (стандартной клеевой основы недостаточно для структурной поверхности).

На наружную и внутреннюю поверхность створки рекомендуется установка декоративных панелей, т.к. облицовка из МДФ или массива существенно улучшает звукоизоляционные свойства двери. Однако если того требуют соображения дизайна или режим будущей эксплуатации двери, для окраски плоскости снаружи и/или изнутри может быть применена окраска с эффектом камня данной категории (окраска плоскости двери оплачивается дополнительно).

Возможна окраска по карте RAL или применение многоцветных текстурных решений от производителей Rust Oleum (серия Stone Creation) и Krylon (серия Natural Stone Textured Finish).

Цена указана для трехконтурных конструкций любого веса (Бастион-5, Бастион-6).

Подробнее

Монтаж конструкции категории БАСТИОН-5 с помощью стальных штырей (арматура 16 мм), через внутренний расширитель рамы и/или ответные части замков и противосъёмных засовов. Точное количество штырей крепления, глубина забуривания и их расположение определяются весом конструкции и материалом стены.

Цена указана для площади дверного проёма до 2,12 кв.м, при больших площадях используется коэффициент.

В стоимость включено: выпил четверти с наружной стороны под утапливание упорного наличника, запенивание зазоров "рама-стена" пенополиуретановым герметиком. При модификации конструкции (для противопожарных, пулестойких и иных дверей со специальными свойствами) стоимость монтажа возрастает исходя из веса конструкции.

Для тяжелых изделий (при весе дверного блока или сейфа от 300кг до 500кг) стоимость монтажа не включает в себя услуги по разгрузке изделий и доставке его до лифта/ квартиры. Компания БАСТИОН приглашает для таких работ профессиональных такелажников.

Необходимость в услугах такелажников возникает для всех изделий уровня БАСТИОН-3, а также для пулестойких и пожаростойких конструкций на базе БАСТИОН-1 и 2. При габаритных размерах больше стандартных, а также в случае сложных условия для заноса изделий, потребность в такелажниках возникает и для обычных модификация конструкций уровня БАСТИОН-1 и 2.

На сайте указана минимальная стоимость, она же обычно фигурирует в первичной спецификации изделия. Окончательная цифра уточняется после выезда инженера на объект и зависит от веса, габаритов изделия, а также расположения места монтажа относительно места разгрузки (количестве ступенек и метром по прямой на пути проноса, а также связанных с характером помещения и состоянием ремонта дополнительных сложностей).

Указана стоимость выезда бригады такелажников в пределах МКАД. При выезде за МКАД дополнительно оплачивается аренда микроавтобуса.

Панель на основе МДФ 16 мм гладкая крашеная эмалью с эффектом камня.

Идеально подходит для ситуаций, когда никакой дополнительный декор и изделия из дерева не вписываются в стиль помещения. Чаще всего применяется для сейфовых дверей, рама и торцы створки которых окрашены в такой же цвет.

В стоимость включено:

• основа МДФ;
• обработка края по радиусу с последующей окраской;
• обычная (неуличная) лакировка;
• монтаж на саморезах с заглушками-бочонками с последующим закрашиванием места крепежа или декоративными заглушками-грибочками.

Цена указана за 1 кв.м. проёма, в который монтируется дверной блок.

Минимальный коэффициент для расчета стоимости одной панели по площади равен 1,5 (это важно учитывать при расчете облицовки доборов и двустворчатых дверей).

Панель на основе МДФ 16 мм гладкая крашеная эмалью с эффектом камня.

Идеально подходит для ситуаций, когда никакой дополнительный декор и изделия из дерева не вписываются в стиль помещения. Чаще всего применяется для сейфовых дверей, рама и торцы створки которых окрашены в такой же цвет.

В стоимость включено:

• основа МДФ;
• обработка края по радиусу с последующей окраской;
• обычная (неуличная) лакировка;
• монтаж на саморезах с заглушками-бочонками с последующим закрашиванием места крепежа или декоративными заглушками-грибочками.

Цена указана за 1 кв.м. проёма, в который монтируется дверной блок.

Минимальный коэффициент для расчета стоимости одной панели по площади равен 1,5 (это важно учитывать при расчете облицовки доборов и двустворчатых дверей).

Указана стоимость выезда бригады специалистов (минимум два человека) в пределах МКАД для проведения любых работ по месту, в том числе: монтажа изделий, ремонта и апгрейта изделий, замены замков/цилиндров, перекодировки, профилактики, прочих работ.

Стоимость замененных комплектующих оплачивается отдельно. Непосредственно монтаж изделий (дверей, сейфов) оплачивается отдельно. Доплата при выезде за пределы МКАД производится по действующему тарифу.

Указана стоимость монтажа одной панели (со стороны порога или со стороны петель) в случае, если монтаж производится по стандартной технологии (на винтах через плоскость панели). Винт декорируется специальной "заглушкой" (чопиком) - элементом грибообразной формы, выполняемым из массива дуба. Этот элемент окрашивается, тонируется или покрываемся пленкой того же цвета, что и сама панель.

Крепеж является видимым, для панели размером порядка 2 кв.м. обычно применяется 12 винтов *по пять слева/справа, и по одному по центру внизу и вверху). При таком способе монтажа сохраняется возможность аккуратного демонтажа панели при необходимости. В стоимость включены заглушки на винты.

В случае, если панель изготавливается силами сторонних производителей по инициативе Заказчика, производитель панели должен выполнить заглушки для винтов по чертежам, которые готовят специалисты БАСТИОН в составе услуги "Техническое задание на изготовление панели". Услуга оплачивается отдельно.

Если монтаж производится в рамках второго этапа (позднее монтажа самой двери), выезд на объект для производства работ оплачивается отдельно.
