Потайная пулестойкая дверь "Милин" БАСТИОН-3 с облицовкой в цвет стены

Модель БАСТИОН-3 открывает ряд фирменных сейфовых моделей и может быть установлена в небольшие домашние сейфовые и оружейные комнаты, а также в помещения комбинированного назначения. Организации могут использовать дверный блоки этой модели для комнат хранения оружия, наркотиков, кассовых помещений и других помещений, требующих повышенных мер безопасности. Конструкция имеет многослойную наружную защиту по всей плоскости, состоящую из трёх стальных листов с проваркой их насквозь шпильками с шагом 150 мм, присутствует защита нержавеющей сталью в районе засовов и двойная система ребер жесткости. Вся плоскость дверного полотна защищена бронесталью толщиной 6.6 мм.

Назначение

В качестве сейфовой двери в специальные помещения - минимально рекомендованное решение для обеспечения надлежащей безопасности.

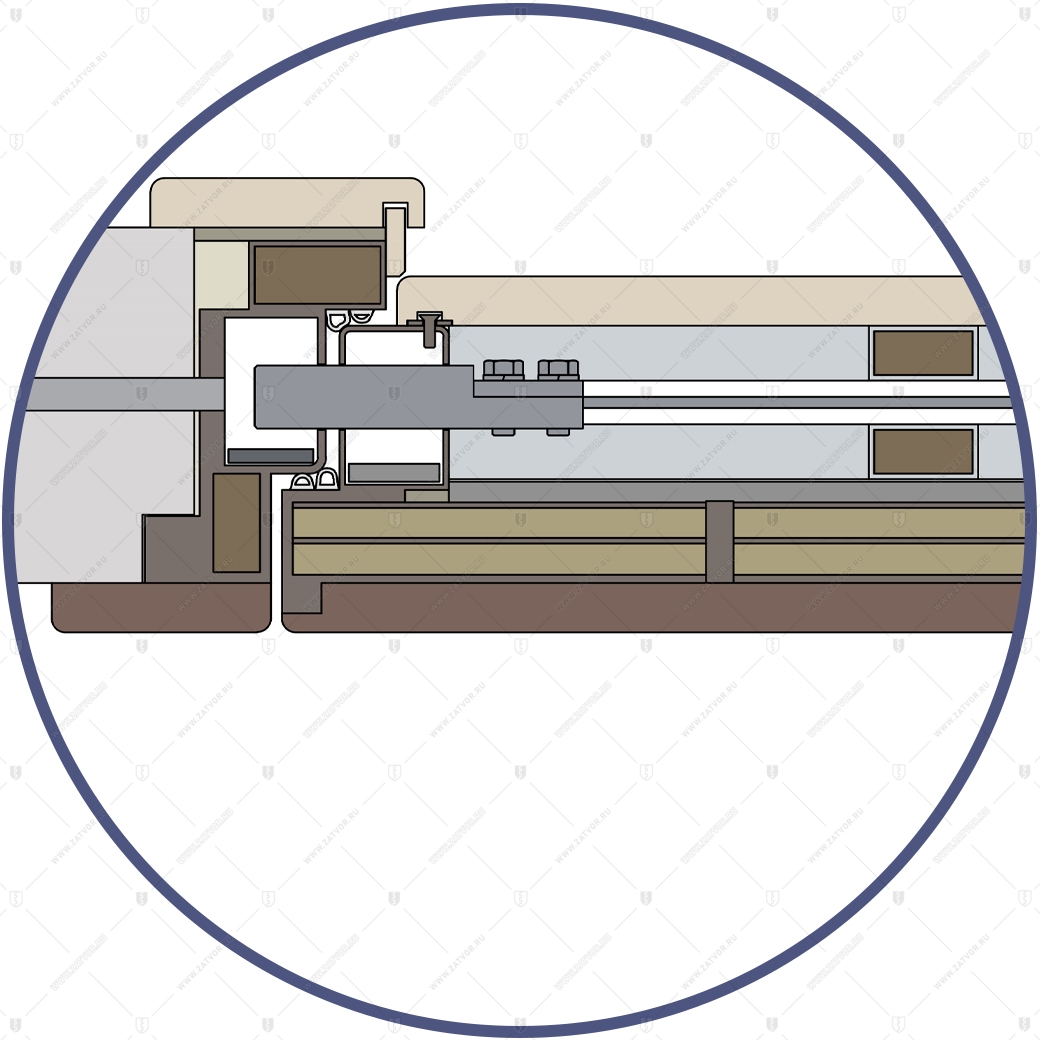

Общие сведения

• Толщина створки в металле 95 мм;
• Два контура уплотнителей из EPDM-резины;
• Притвор на створке толщиной 34 мм;
• Наличник в составе рамы толщиной 20 мм, при монтаже утапливается в стену;
• Два уровня рёбер жесткости замкнутого сечения с заполнением МДФ или Paroc;
• Заполнение створки базальтовым утеплителем Paroc.

Защитные свойства и материалы

• Взломостойкость: класс защиты III (третий) по ГОСТ 51113;
• Защита по всей плоскости: сталь 3 мм + фанера 10 мм + сталь 2 мм + фанера 10 мм + сталь 2 мм, листы соединены шпильками с шагом не более 150 мм;
• Защита замковой зоны сталью 42ХСНМА толщиной 6,6 мм (не включена в стоимость, т.к. цена определяется исходя из размера защищаемой зоны*);
• Защита засовов в раме нержавеющей жароупорной сталью AISI 310 толщиной 5 мм.

Возможные модификации

• Пулестойкое исполнение: классы защиты BR4 - BR5 по ГОСТ 51112;
• Противопожарное дымогазонепроницаемое исполнение: предел огнестойкости EIS60 по ГОСТ 53307 и 53303.

*Варианты размеров защищаемой зоны

• только на область типовой запирающей системы для входных дверей (по всей высоте, на ширину 150мм);
• на всю плоскость створки;
• на всю площадь дверного блока включая раму.

Фирменные петли производства Mauer с расчетной нагрузкой до 450 кг в комплектации Стандарт (нижняя петля имеют подшипник скольжения, регулировочный винт и отверстие для смазки).

Петли производства Mauer имеют специальную площадку для усиленной приварки к плоскости. Идеальная точность при изготовлении петель обеспечивает высокую соосность и, как следствие, - легкость открывания створки. В процессе эксплуатации не проявляется выработка материала петли, т.к. внутренняя часть каждой петли усилена каленой втулкой.

Изначально петли имеют стальной цвет и в большинстве случае окрашиваются вместе с рамой и створкой в порошковой камере. Для дверей наружного открывания располагаются снаружи, для дверей внутреннего открывания - видимы изнутри помещения.

В стоимость входит наращивание петель с учетом толщины наружной панели.

Специальная вставка на всю плоскость створки и рамы из стали 42XCHMA (торговое название Ц85) толщиной 6,6мм.

Подробная информация о классах пулестойкости в соответствии с российскими, европейскими и американскими стандартами представлена в таблице.

Режим термообработки защитной вставки создает значительные сложности при попытках рассверливания, что, помимо пулестойких свойств изделия, обеспечивает серьезную защиту замковых механизмов от такого способа взлома, а также полностью исключает возможность вскрытия двери ручным инструментом типа килечного ножа или ножниц по металлу.

Цена указана за 1 кв.м. При расчёте используется площадь проёма, т.к. пулестойкие свойства стального дверного блока обеспечиваются как по плоскости створки, так и в областях стыковки створка-рама и непосредственно в зоне рамы. Минимальный коэффициент площади при включении данной опции в состав дверного блока составляет 2.12 кв.м.

Широко распространенное мнение о том, что стальные двери внутреннего отрывания существенно слабее своих аналогов наружного открывания, в целом не соответствует действительности. Серьёзные конструкции уровня БАСТИОН-1 и выше при внутреннем исполнении имеют ряд преимуществ, среди которых основное – это защита стыка «створка/ рама» всей глубиной рамы, которая в обязательном порядке равна толщине стены (это, в свою очередь, необходимо для монтажа наружного защитного наличника, т.к. рама вставляется в проем снаружи во- внутрь).

Единственный серьёзный аргумент – снижение устойчивости к такому способу взлома как продавливание полотна вовнутрь. Действительно, такого элемента как наружный защитный притвор на створке конструктивно для внутренних дверей исполнить невозможно, но этот недостаток можно достаточно просто компенсировать расширенной системой засовов. В случае дверей внутреннего открывания количество и диаметр засовов играют важнейшую роль, кроме того, необходима повышенная жёсткость рамы и особенно полотна, поэтому для внутренних дверей рекомендуется основываться на конструкциях серии БАСТИОН-1 и выше.

Стоимость дверных блоков внутреннего открывания рассчитывается на основе стоимости конструкции выбранной категории с учетом повышающего коэффициента, указанного в процентах.

Система построена на основе группировки точеных ригелей диаметром 23 мм, изготовленных из нержавеющей стали. Ригели собраны на так называемые "гребенки", к которым присоединены тяги, управляемые с помощью центрального механизма, который воздействует на распределители.

При воздействии на поворотное устройство (штурвал или ручку) система запирает дверь в трех или четырех направлениях, в зависимости от остальной замковой системы. Общее количество гребенок обычно составляет 6 штук.

При установке в стальную дверь БАСТИОН система дополнительно комплектуется следующими позициями:

• центральный механизм разведения тяг и распределители (разводная система Mauer 84012);
• поворотное устройство.

Данные позиции выбираются и оплачиваются отдельно.

Блокиратор внутренний для фиксации ригельной системы запирания в нужном положении представляет собой задвижку ЗдВк-2460 или аналогичную, которая устанавливается внутри дверной створки, при этом ригель задвижки выходит не в торец полотна, а остается внутри, блокируя движение тяг ригельной системы. Обычно данное решение применяется с двумя целями:

1. Заблокировать наружную систему запирания в состоянии "открыто". Это необходимо для того, чтобы предотвратить случайное или умышленное запирание человека, находящегося внутри защищаемого помещения,  на наружную сейфовую систему.
2. Заблокировать внутреннюю систему запирания в состоянии "закрыто". Это рекомендованная мера для бункеров и комнат спасения, которые спроектированы для того, чтобы внутри можно было надежно запереться в случае опасности. Само запирание обычно многостороннее и осуществляется от штурвала, засов-блокиратор по сути фиксирует систему в закрытом положении, чтобы не допустить её случайного открытия детьми или в состоянии паники.

Для управления засовом-блокиратором могут использоваться любые поворотные механизмы: помповые ручки, штурвалы, вертушки. Они выбираются и оплачиваются отдельно

Фирменная разводная система (ригельная сборка) производcтва немецкого концерна Mauer.

Предназначена для приведения в действие группы засовов. Максимальное количество направлений выдвижения ригелей - четыре.

Приведение в действие возможно от любого поворотного механизма: штурвала, поворотной, поворотно-нажимной или обычной нажимной ручки.

Угол поворота устройства при максимальном выдвижении ригелей относительно открытого состояния составляет 90 град. Ход ригельных тяг 22 мм.

Предусмотрено штатное место для крепления одного сейфового замка-блокиратора любого типа. При выборе большинства электронных кодовых замков ограничений на выбор поворотного устройства нет, эти блокираторы обычно устанавливаются на центральное штатное место. При установке на штатное место ключевого или комбинационного замков, возникают ограничения на размер поворотного устройства (удаление ключевины замка от оси поворота составляет 100 мм).

В компании БАСТИОН разработаны технологии монтажа блокираторов любых типов на произвольном удалении от оси штурвала, таким образом появляется возможность еще на стадии проектирования гармонично вписать элементы запирания сейфовых систем в требуемый рисунок на облицовочных панелях.

Поворотный четырёхлепестковый штурвал 4л-К-316 изготавливается из латуни или алюминия и имеет гнутое внешнее кольцо, в которое по резьбе вкручены четыре спицы-лепестка.

Исходя из используемого материала (алюминий или латунь) возможны четыре базовых цвета:

• хром матовый (CS);
• хром глянцевый (CR);
• латунь матовая (OS);
• латунь глянцевая (OL).

При необходимости штурвал может быть покрыт специальной эмалью в цвет остальной фурнитуры, в том числе с эффектом патинирования. В результате могут быть получены популярные у итальянский производителей фурнитуры цвета, такие как:

• латунь патинированная (PM);
• олово матовое (TM);
• бронза темная матовая (BM);
• серебро древнее (AA).

В качестве образца цвета может выступать любой цвет по палитре RAL, также за дополнительную плату возможно покрытие настоящим золотом (цвет OZ).

Штурвал предназначен для управления следующими устройствами:

• двусторонним засовом Mottura 34.327;
• трехсторонним засовом Mottura 34.337;
• двусторонним засовом Mottura 96.750;
• ригельной сборкой Mauer 84011;
• ригельной сборкой Mauer 84012;
• ригельной сборкой Mauer 84081;
• ригельной сборкой Mauer 84082;
  а также любыми другими механизмами с аналогичным принципом действия.

Фиксация системы в положении открыто или закрыто в механизме самого штурвала отсутствует, поэтому при использовании с ригельными сборками необходимо обеспечивать фиксацию с помощью замков-блокираторов или засовов.

Вылет относительно поверхности створки, размер и количество лепестков определяются требованиями Заказчика. На фото внешний диаметр штурвала 316 мм, диаметр кольца 30 мм, диаметр лепестка 16 мм, длина лепестка 91 мм, диаметр центральной части 80 мм.

Материал, способ обработки, покрытие и размер могут влиять на цену. Указана стоимость образца в одном из базовых цветов с приведенными выше характеристиками.

Поворотная ручка предназачения для управления следующими устройствами:

• двусторонним засовом Mottura 34.327;
• трехсторонним засовом Mottura 34.337;
• двусторонним засовом Mottura 96.750;
• ригельной сборкой Mauer 84011;
• ригельной сборкой Mauer 84012;
• ригельной сборкой Mauer 84081;
• ригельной сборкой Mauer 84082;
  а также любыми другими механизмами с аналогичным принципом действия.

Поворот осуществляется после нажатия, угол поворота 180 град. Фиксация только в базовом положении, что является гарантией случайного закрытия засова при отсутствии людей внутри помещения.

Цветовая гамма: хром матовый (CS), хром глянцевый (CR), латунь глянцевая (OL), бронза полированная (OG).

Диаметр основания: 58 мм. Диаметр ручки: 46 мм. Максимальный вылет от поверхности: 42 мм.

Доводчик Abloy – лучшее решение для внутренних и наружных стальных дверей. Усилие по паспорту до 150 кг, в реальности, при идеальной соосности сварки качественных петель закрывает двери массой до 500 кг. Двухзонная регулировка (основного хода и прихлопа).

Цветовой ряд, как правило: белый, коричневый, латунь, серебристый, чёрный.

Цена с учётом монтажа на стальную дверь нашего производства в процессе её изготовления. При заказе отдельно (позднее) на уже установленную дверь нашего производства стоимость выше на 140 уе. Монтаж на чужие двери согласовывается отдельно (стоимость в любом случае выше).

ASTI - это неподвижная ручка-скоба производства FORME итальянской фабрики.

Габаритные размеры:

• максимальный вылет от поверхности створки 50 мм
• межосевое расстояние 252 мм
• общая высота ручки 273 мм

Компания FORME ASTI производит данные ручки в следующих цветах:

• хром матовый;
• хром полированный.

Врезной магнитный геркон для последующего подключения сигнализации и системы "умного дома". Подаёт сигнал на подключенное устройство при открывании двери (при разъединении створки и рамы). Корпус пластиковый круглый, цвет чёрный. Стоимость с учетом монтажа и вывода проводов из рамы, но без учёта последующего подключения.

Порошковое напыление категории "Бизнес" позволяет получить структурную поверхность типа "шагрень" или "муар" нужного цвета. Применяется исключительно для дверных блоков, устанавливаемых во внутренних отапливаемых помещениях.

Финишная окраска наносится на торцы створки, петли и раму дверного блока. Остальные поверхности окрашиваются только грунтом с антикоррозийными целями.

Технология окраски:

• шпатлевка TROTON High Temp;
• нанесения финишного покрытия со структурой "шагрень" или "муар", цвет по RAL.

На наружную поверхность створки рекомендуется установка декоративной панели, т.к. облицовка из МДФ или массива существенно улучшает звукоизоляционные свойства двери. Однако при необходимости, например для технических дверей, снаружи может быть применена порошковая окраска. Эта услуга оплачивается отдельно.

При выборе структуры "шагрень" доступны практически любые цвета по карте RAL, для окраски типа "муар" список доступных цветов существенно меньше (1018, 1033,2004,3020,6003,6005,6018,7004, 7005,7011,7012, 7015, 7016, 7021, 7022,7024,7035,7037,7040,7047,8017,8019,8022,9003, 9004,9005,9006, 9007,9010,9016).

Рекомендуется для изделий среднего веса (цена указана для конструкции Бастион-2 и Бастион-3).

Noxudol относится к категории жидких шумоизоляционных материалов, предназначенных для нанесения на металлические предметы. Является альтернативой твердым резиновым матам. Чаще всего применяется в тюнинговых ателье, работающих с автомобилями, для звукоизоляции салона. После нанесения на поверхность Noxudol растекается, образуя пленку. Обычно наносится два слоя, в результате толщина покрытия 3-4 мм.

Компания БАСТИОН использует этот материал с аналогичными целями по его прямому назначению. При заказе данной опции обработке подвергается вся внутренняя плоскость дверного полотна (обратная сторона наружного листа и ребра жесткости). Дополнительно материал наносится на области, где технологически металл контактирует с металлом(например, броневой лист с наружным листом) для более плотного прилегания и устранения шумов при открытии/закрытии створки. Помимо решения основной задачи, Noxudol обеспечивает защиту от коррозии и выделения конденсата. Подходит для применения на уличных дверях (выдерживает температуру до -50 град Цельсия).

Материал производится в Швеции, является экологически-безопасным, не выделяет вредных веществ и незначительно влияет на общий вес изделия. Для взломостойких дверей применяется Noxudol 3100, для взломо- пожаростойких - специальная огнестойкая версия Noxudol 3101.

Монтаж конструкции категории БАСТИОН-3 с помощью стальных штырей (арматура 16 мм), через внутренний расширитель рамы и/или ответные части замков и противосъёмных засовов. Точное количество штырей крепления, глубина забуривания и их расположение определяются весом конструкции и материалом стены.

Цена указана для площади дверного проёма до 2,12 кв.м, при больших площадях используется коэффициент.

В стоимость включено: выпил четверти с наружной стороны под утапливание упорного наличника, запенивание зазоров "рама-стена" пенополиуретановым герметиком. При модификации конструкции (для противопожарных, пулестойких и иных дверей со специальными свойствами) стоимость монтажа возрастает исходя из веса конструкции.

Для тяжелых изделий (при весе дверного блока или сейфа от 300кг до 500кг) стоимость монтажа не включает в себя услуги по разгрузке изделий и доставке его до лифта/ квартиры. Компания БАСТИОН приглашает для таких работ профессиональных такелажников.

Необходимость в услугах такелажников возникает для всех изделий уровня БАСТИОН-3, а также для пулестойких и пожаростойких конструкций на базе БАСТИОН-1 и 2. При габаритных размерах больше стандартных, а также в случае сложных условия для заноса изделий, потребность в такелажниках возникает и для обычных модификация конструкций уровня БАСТИОН-1 и 2.

На сайте указана минимальная стоимость, она же обычно фигурирует в первичной спецификации изделия. Окончательная цифра уточняется после выезда инженера на объект и зависит от веса, габаритов изделия, а также расположения места монтажа относительно места разгрузки (количестве ступенек и метром по прямой на пути проноса, а также связанных с характером помещения и состоянием ремонта дополнительных сложностей).

Указана стоимость выезда бригады такелажников в пределах МКАД. При выезде за МКАД дополнительно оплачивается аренда микроавтобуса.

Панель на основе МДФ 16 мм крашеная автомобильной эмалью по RAL, гладкая, без рисунка.

В стоимость включено:

• основа МДФ;
• обработка края по радиусу с последующей окраской эмалью в цвет;
• обычная (неуличная) лакировка.

Цена указана за 1 кв.м. проёма, в который монтируется дверной блок.

Минимальный коэффициент для расчёта стоимости одной панели по площади равен 1,5 (это важно учитывать при расчёте облицовки доборов и двустворчатых дверей).

Наличник декоративный стандартного сечения из МДФ толщиной 16 мм, для обрамления прямоугольной рамы с трёх сторон.

Декорирование: ламинирование.

Стыковка: под 45 или 90 град.

Стандартная ширина - до 100 мм. Стоимость указана для площади проёма до 2,12 кв.м. При больших габаритах по проему используется коэффициент, при увеличении толщины – доплата из расчета дополнительный 1 см ширины + 10% стоимости.

Рекомендуется для дверных блоков, створки которых облицованы панелями из крашеного или ламинированного МДФ.

В случае если панель выполнена из массива или шпонированного МДФ, наличники рекомендуется заказывать из массива дуба. Это связано с тем, что при шпонировке наличника из МДФ края окрашиваются в цвете, но не шпонируются, что может визуально снижать эстетические качества наличника (в этом случае рекомендуем заказывать наличники из массива дуба). При окраске или ламинировании такого негативного эффекта нет.

Панель МДФ грунтованная под покраску силами Заказчика, гладкая, без рисунка.

В стоимость включено:

• основа МДФ;
• обработка края по радиусу, вырезы под петли для стороны петель;
• грунтовка.

Цена указана за 1 кв.м. проёма, в который монтируется дверной блок.

Минимальный коэффициент для расчёта стоимости одной панели по площади равен 1,5 (это важно учитывать при расчёте облицовки доборов и двустворчатых дверей).

При двухэтапном выполнении работ данная услуга необходима единократно или дважды

1) Обязательно в случае если изделие монтируется силами БАСТИОН. Если изделие отгружается самовывозом, производится только по требованию клиента.

2) В случае если облицовка рамы монтируется позднее основного изделия требуется повторный выезд. Для правильного изготовления облицовки рамы необходимо определить точную конфигурацию наличников, глубину откосов, размерность порога. Произвести эти замеры при монтаже основной двери невозможно так как чаще всего требуются промежуточные работы строителей. Кроме того, функции монтажа и замера/проектирования выполняются разными специалистами компании.

Прим: аналогичный тариф применяется, если по независящим от БАСТИОН причинам требуется выезд инженера для консультирования строителей, объяснения состава заказа, обсуждения технических и иных характеристик с различными представителями Заказчика, осмотра ранее установленного изделия с целями ремонта/апгрейта и т.д.

Указана стоимость выезда бригады специалистов (минимум два человека) в пределах МКАД для проведения любых работ по месту, в том числе: монтажа изделий, ремонта и апгрейта изделий, замены замков/цилиндров, перекодировки, профилактики, прочих работ.

Стоимость замененных комплектующих оплачивается отдельно. Непосредственно монтаж изделий (дверей, сейфов) оплачивается отдельно. Доплата при выезде за пределы МКАД производится по действующему тарифу.

Указана стоимость монтажа одной панели со стороны петель в случае, если применяется скрытый крепеж на мебельных подвесах. Монтаж мебельных подвесов осуществляется на тыльную сторону панели, на створке в соответствующих местах устанавливаются винты, панель "одевается" сверху вниз при открытой створке. Вся фурнитура при установке снимается, в области петель в панели делается технологический паз, который впоследствии закрывается декоративными "заглушками" - специальными элементами сложной формы.

Крепеж является полностью невидимым, при этом сохраняется возможность аккуратного демонтажа панели при необходимости. В стоимость включены заглушки на петли, необходимые для скрытого монтажа со стороны петель.

В случае, если панель изготавливается силами сторонних производителей по инициативе Заказчика, производитель панели должен выполнить фрезеровку под мебельные навесы и изготовить заглушки по чертежам, которые готовят специалисты БАСТИОН в составе услуги "Техническое задание на изготовление панели". Услуга оплачивается отдельно.

Если монтаж производится в рамках второго этапа (позднее монтажа самой двери), выезд на объект для производства работ оплачивается отдельно.
