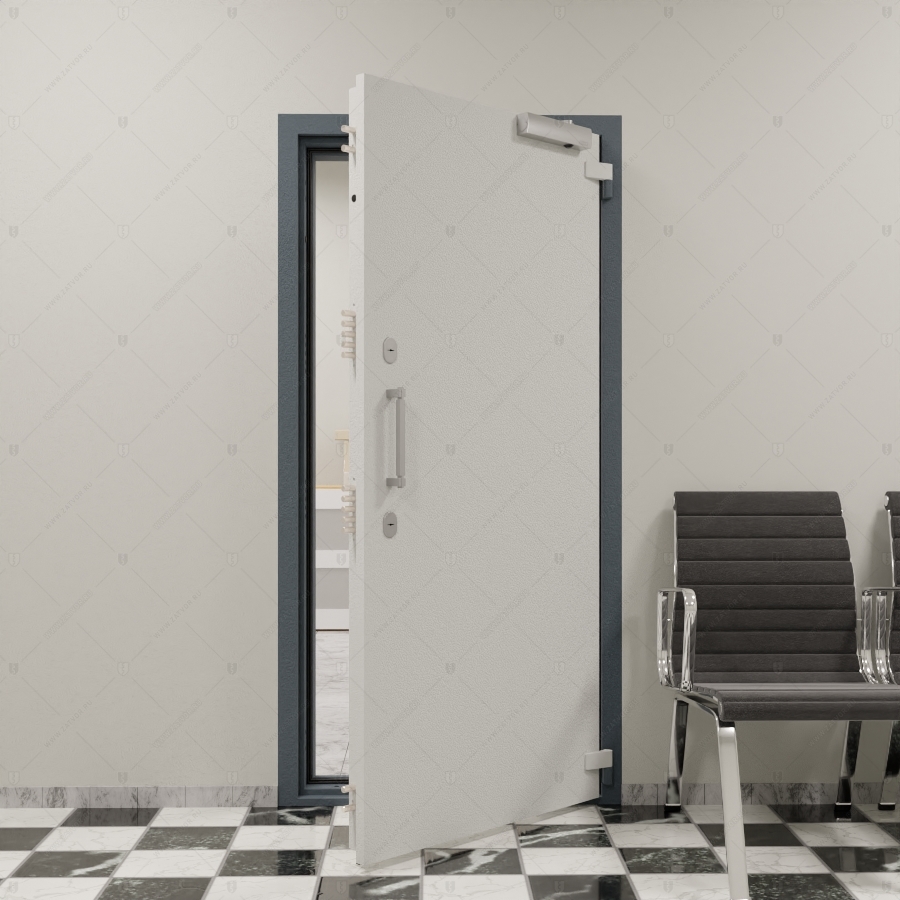

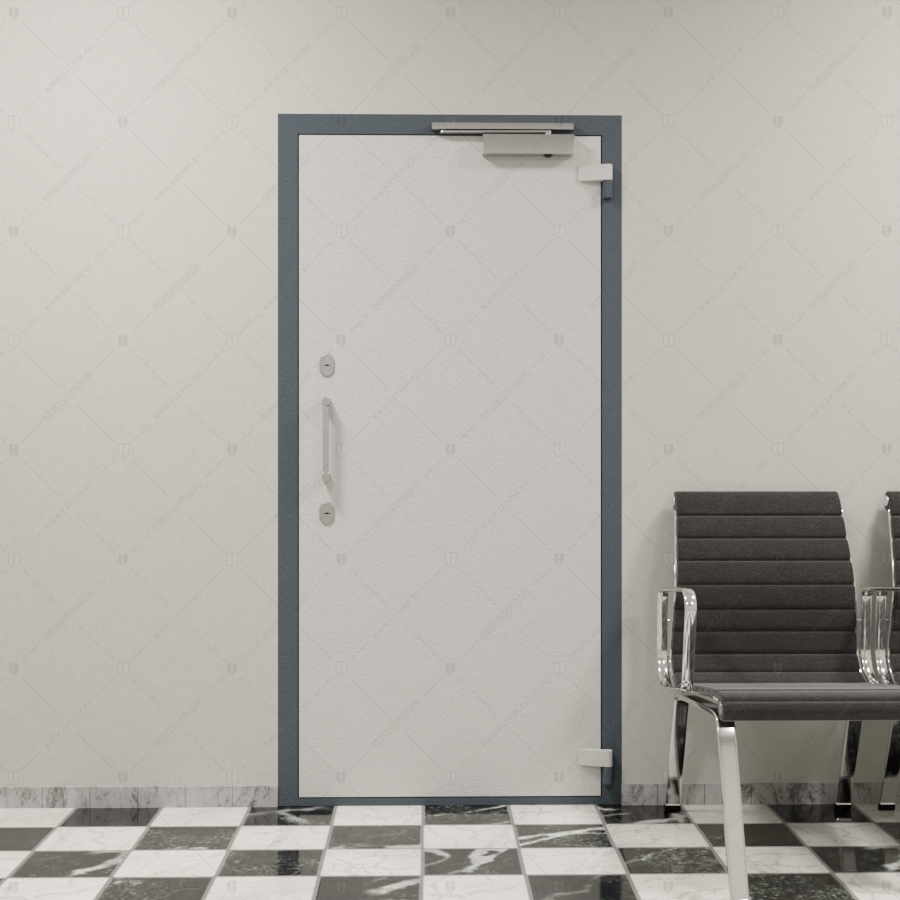

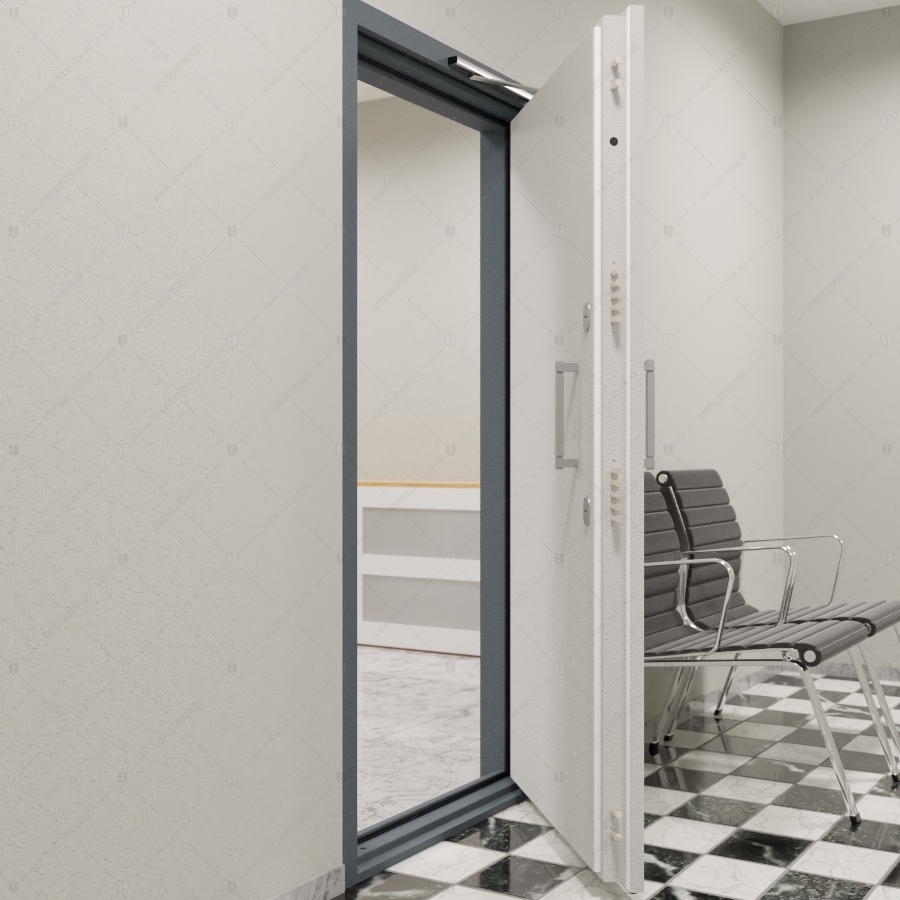

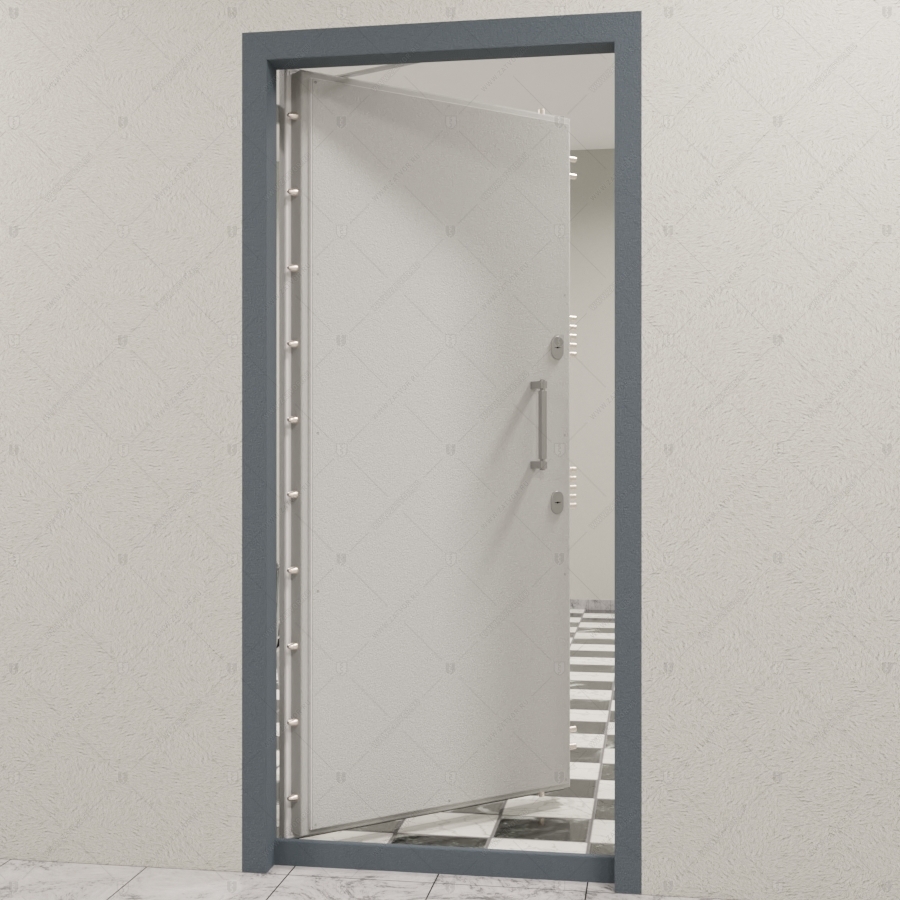

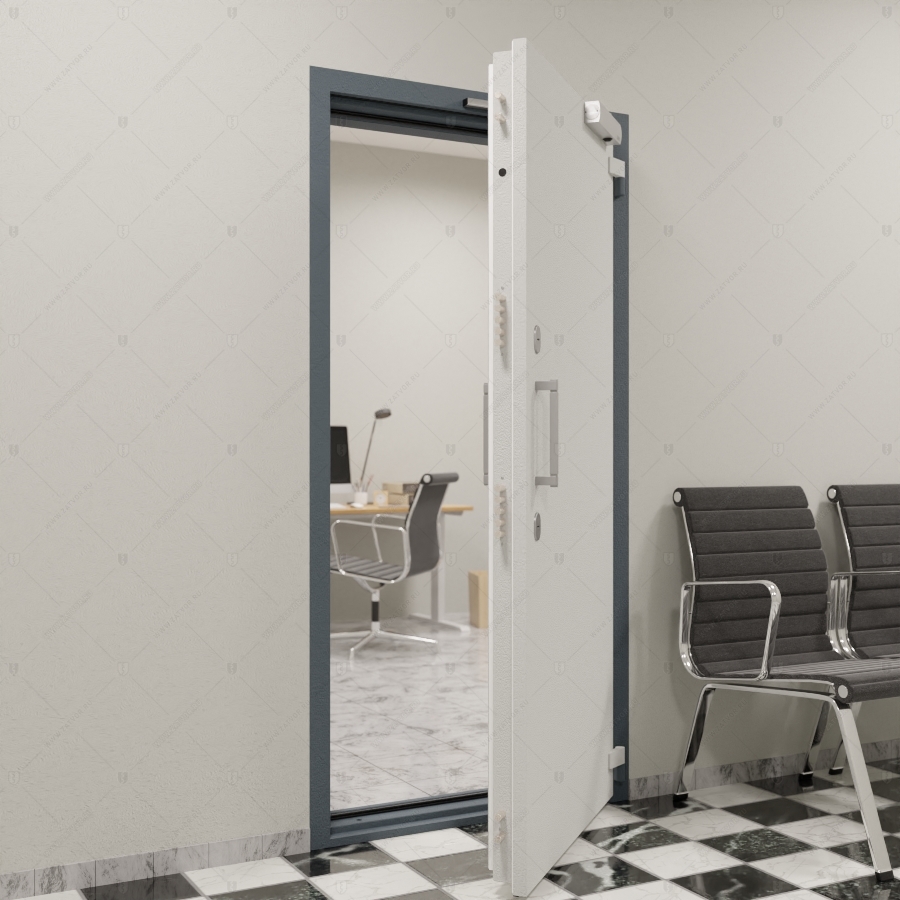

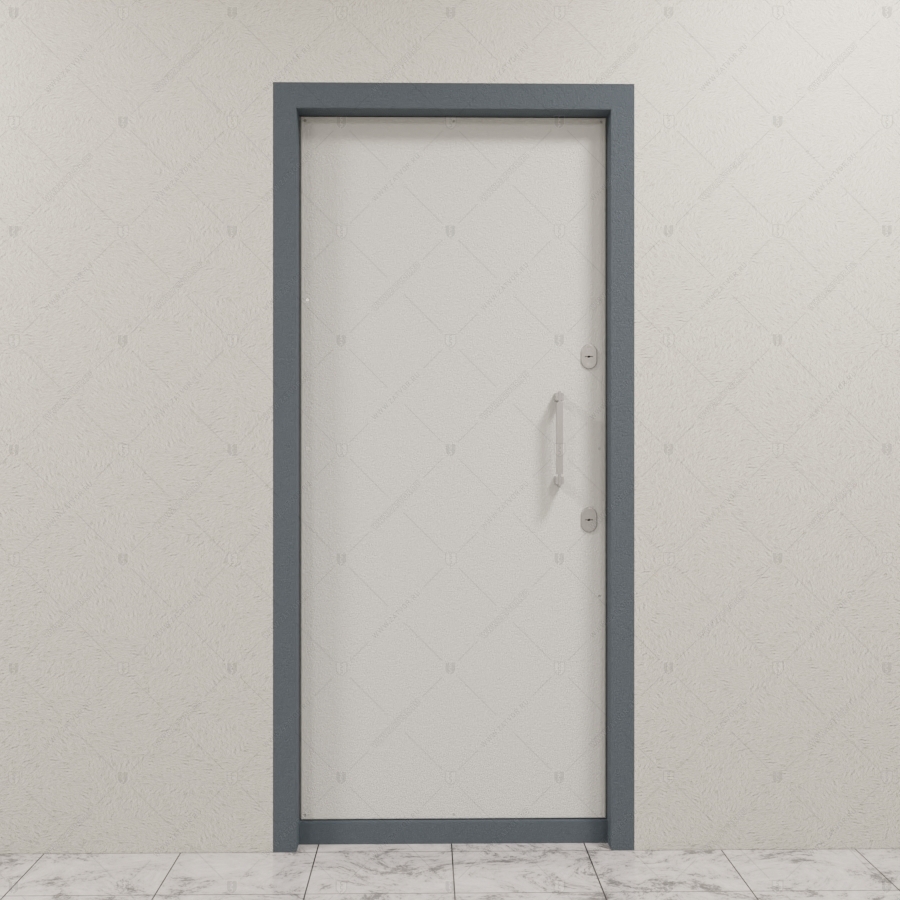

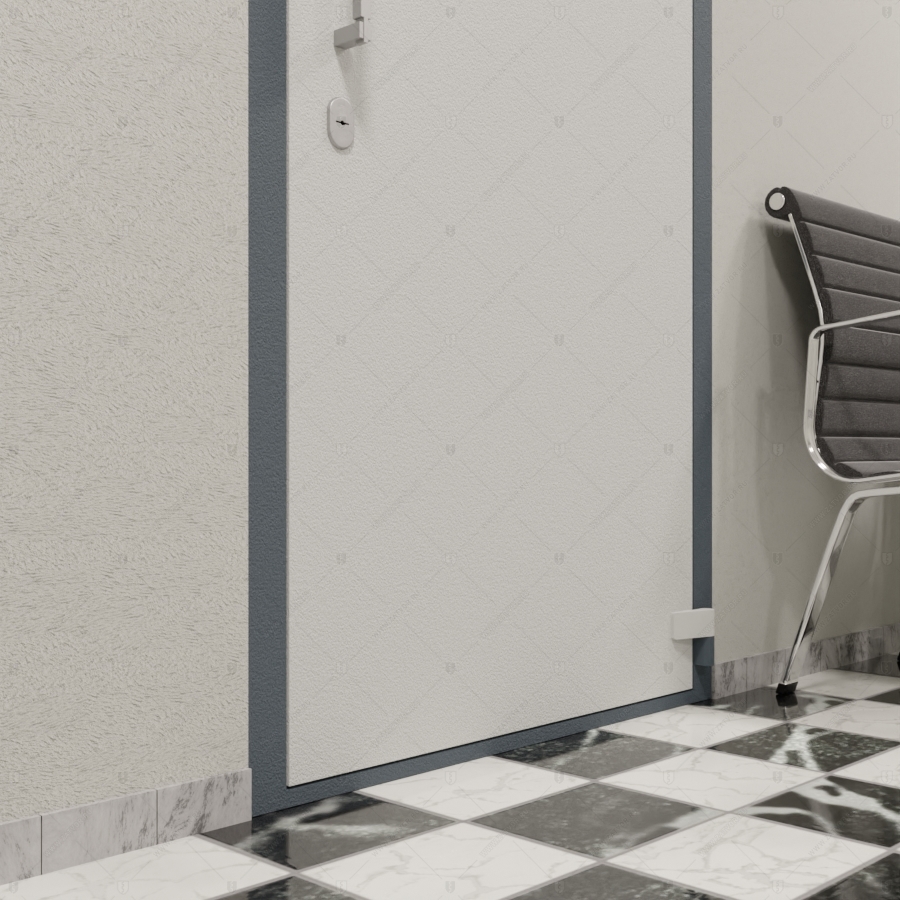

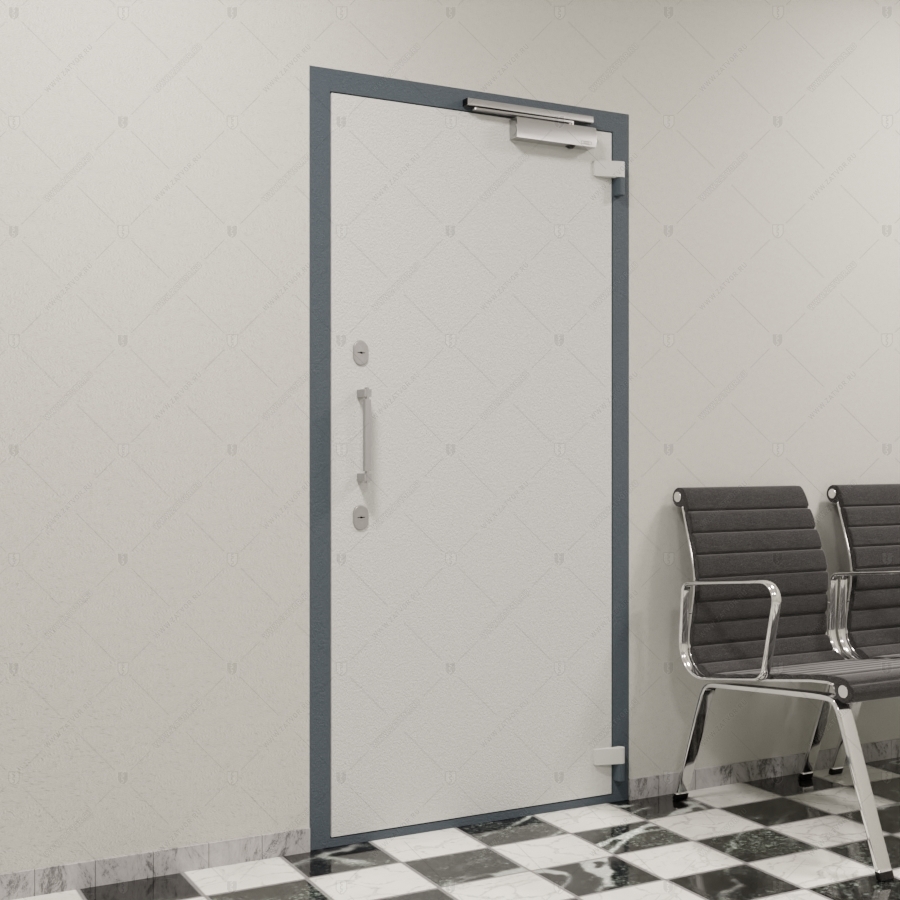

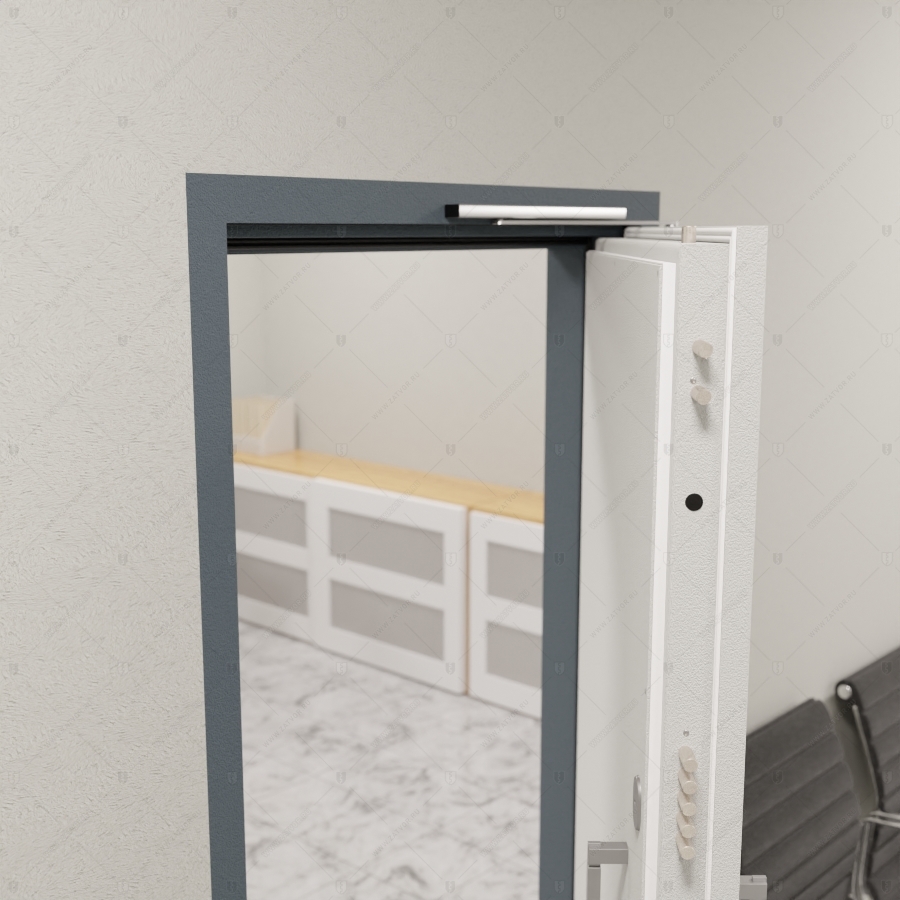

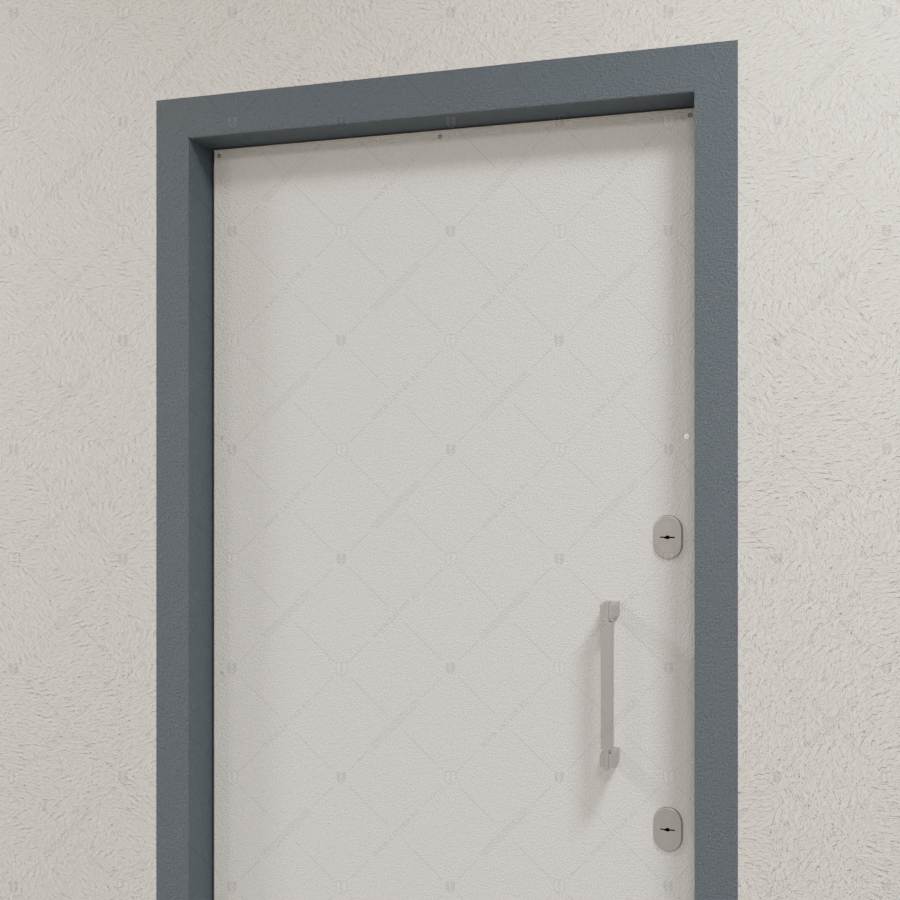

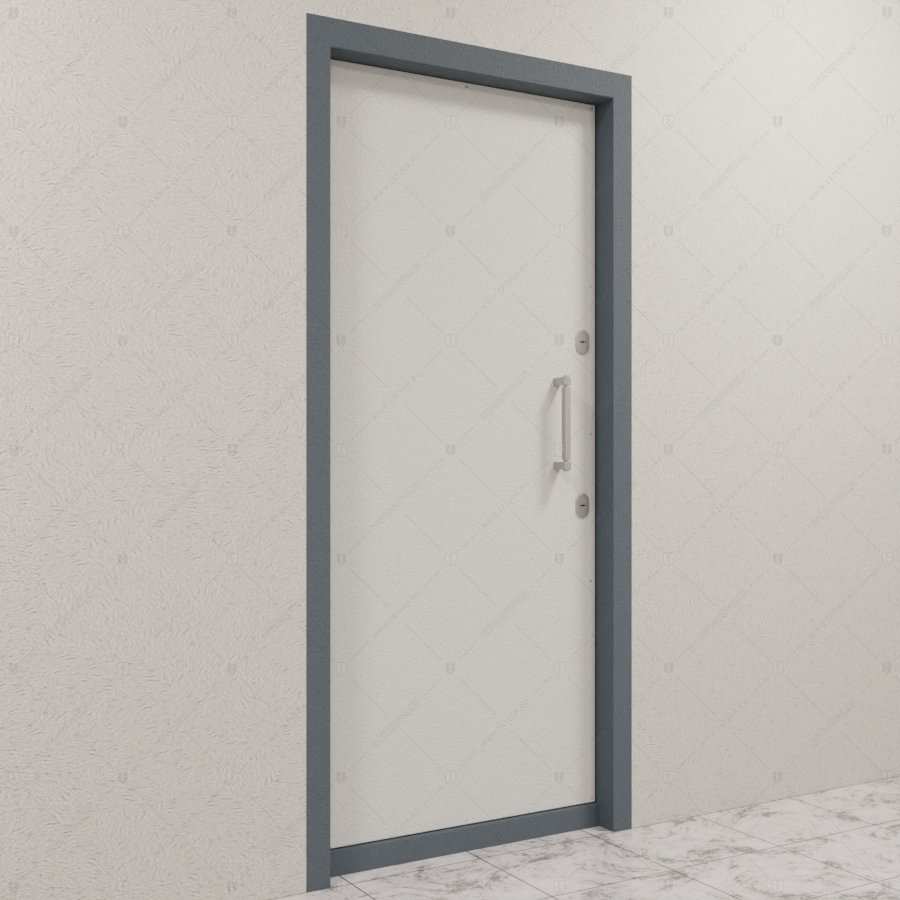

Пожаростойкая входная дверь "Иапет" БАСТИОН-3 EIS60

Для Заказчиков, склонных выбирать близкие к максимальным решения, модель БАСТИОН-3 рекомендована для установки в квартиры в качестве входной двери. Конструкция имеет многослойную наружную защиту по всей плоскости, состоящую из трёх стальных листов с проваркой их насквозь шпильками с шагом 150 мм. В конструкции присутствует защита нержавеющей сталью в районе засовов и двойная система ребер жесткости, за счет терморазрыва обеспечивающая снижение теплопроводности дверного полотна. Эти меры, кроме существенного прироста взломостойкости, также обеспечивают отличные звуко-тепло изоляционные свойства, что позвлоляет её использовать в качестве уличной входной двери в загородный дом.

Назначение

В качестве входной двери в квартиру или коттедж – оптимальное решение для Заказчиков с высоким уровнем требований и наличием финансовой возможности их реализации.

Общие сведения

• Толщина створки в металле 95 мм;
• Два контура уплотнителей из EPDM-резины;
• Притвор на створке толщиной 34 мм;
• Наличник в составе рамы толщиной 20 мм, при монтаже утапливается в стену;
• Два уровня рёбер жесткости замкнутого сечения с заполнением МДФ или Paroc;
• Заполнение створки базальтовым утеплителем Paroc.

Защитные свойства и материалы

• Взломостойкость: класс защиты III (третий) по ГОСТ 51113;
• Защита по всей плоскости: сталь 3 мм + фанера 10 мм + сталь 2 мм + фанера 10 мм + сталь 2 мм, листы соединены шпильками с шагом не более 150 мм;
• Защита замковой зоны сталью 42ХСНМА толщиной 6,6 мм (не включена в стоимость, т.к. цена определяется исходя из размера защищаемой зоны*);
• Защита засовов в раме нержавеющей жароупорной сталью AISI 310 толщиной 5 мм.

Возможные модификации

• Пулестойкое исполнение: классы защиты BR4 - BR5 по ГОСТ 51112;
• Противопожарное дымогазонепроницаемое исполнение: предел огнестойкости EIS60 по ГОСТ 53307 и 53303.

*Варианты размеров защищаемой зоны

• только на область типовой запирающей системы для входных дверей (по всей высоте, на ширину 150мм);
• на всю плоскость створки;
• на всю площадь дверного блока включая раму.

Фирменные петли производства Mauer с расчетной нагрузкой до 450 кг в комплектации Премиум (обе петли имеют подшипник скольжения, регулировочный винт и отверстие для смазки).

Петли производства Mauer имеют специальную площадку для усиленной приварки к плоскости. Идеальная точность при изготовлении петель обеспечивает высокую соосность и, как следствие, - легкость открывания створки. В процессе эксплуатации не проявляется выработка материала петли, т.к. внутренняя часть каждой петли усилена каленой втулкой.

Изначально петли имеют стальной цвет и в большинстве случае окрашиваются вместе с рамой и створкой в порошковой камере. Для дверей наружного открывания располагаются снаружи, для дверей внутреннего открывания - видимы изнутри помещения.

В стоимость входит наращивание петель с учетом толщины наружной панели.

Каленая защитная пластина по всей высоте дверной створки из стали 42XCHMA (торговое название Ц85) толщиной 6.6 мм (ширина от края створки до первого ребра жесткости), для защиты классически установленных замков, девиаторов, вертикальных тяг.

Необходимые технологические отверстия выполняются при монтаже, что позволяет использовать пластину в случае установки замков любых производителей и серий.

Режим термообработки защитной вставки создает значительные сложности при попытках рассверливания, что повышает защиту замковых механизмов от такого способа взлома.

Цена указана при высоте до 2120 мм, при превышении этого предела при расчете используется коэффициент.

При установке сейфовых систем запирания или страховочных дополнительных замков и блокираторов, необходима специальная конфигурация защитной пластины, в этом случае вместо данной позиции выбирается аналогичная опция, предназначенная для защиты замковой группы сейфовых дверей.

Стальной лист, монтируется изнутри створки 3 мм при отсутствии облицовочной панели.

Возможно два варианта монтажа:

• неразборный вариант - монтаж на сварке, возможен только при установке замков без вертикальных тяг;
• разборный вариант - на заклепках/винтах (рекомендуется).

Монтаж при наличии облицовочной панели изнутри также возможен, однако функционально необходимость в этом возникает только в том случае, если требуется дополнительная защита от выхода злоумышленника через конкретную дверь. Но в этом случае БАСТИОН предлагает более технологичные способы двусторонней защиты замков.

Важно отметить, что необходимая жёсткость створки обеспечивается за счёт разветвлённой системы ребер жёсткости, лист же эту жёсткость почти не изменяет, добавляя нефункциональный вес и ухудшая ремонтнопригодность и внешний вид полотна.

Цена указана для площади дверного проёма до 2,12 кв.м, при больших площадях используется коэффициент.

Важно отметить, что изготовление просто противопожарной двери не является сложной инженерной задачей, такие двери производят десятки компаний. Реальные технические сложности начинаются, когда к дверному блоку одновременно предъявляются требования по стойкости к термическим воздействиям и устойчивости к силовому взлому. Проблема связана с тем, что основные меры, направленные на повышение взломостойкости изделия, в частности, активное использование полнотелого проката и наличие многочисленных рёбер жёсткости в створке, ухудшает стойкость изделий к нагреванию, т.к. металл является прекрасным проводником тепла.

В этой связи, кроме применения специальных материалов, в конструкции БАСТИОН при разработке взломопожаростойких модификаций стальных дверей, были внесены конструктивные изменения. В частности, именно для таких конструкций была разработана комбинированная двухуровневая система рёбер жёсткости, при которой между наружной и внутренней решёткой рёбер остаётся небольшое расстояние, выполняющее функции терморазрыва. Рама защитной пожаростойкой двери имеет большую ширину за счёт дополнительной защиты конструкции от нагрева с торцевой стороны. Также был разработан специальный способ крепежа внутреннего СМЛ-листа, обеспечивающий максимальную изолированность замков от возможного нагрева изнутри, при том, что лист СМЛ остается съёмным, что необходимо для профилактики и ремонта стальной противопожарной двери.

Для обеспечения пожаростойких свойств при изготовлении изделий используется два специфичных материала: плиты СМЛ и лента ЛПУ.

Стекломагнезитовый лист (СМЛ) - это листовой отделочный материал, армированный базальтовой сеткой. СМЛ отличается стойкостью к длительному воздействию высоких температур и открытого огня. Даже при толщине всего 6 мм, СМЛ способен противостоять огню в течение 120 минут и при этом выдерживать температуру до 1200˚С. Также магнезит достаточно легко противостоит морозам и выдерживает более 50 циклов заморозки и нагрева.

Лента термоуплотнительная (ЛТУ) предназначена для повышения огнестойкости противопожарных дверей, ворот, сейфов и других изделий. При воздействии температур свыше 150 °С образуется прочный слой пены, который заполняет зазоры между створкой и рамой и таким образом препятствует проникновению горячих газов, языков пламени и дыма. Коэффициент увеличения объёма материала ленты составляет не менее 5.

Компания БАСТИОН в силу своей ориентации на выпуск взломостойких противопожарных дверей, решает проблему защиты замковой системы от нагрева с помощью конструкции самой двери. В отличие от массовых дешёвых противопожарных дверей, конструкции БАСТИОН имеют значительную толщину створки (в разных моделях не менее 85, 112, 122, 135 мм), при этом не менее 24 мм из этой толщины занимают плиты СМЛ, обеспечивающие по всей плоскости (включая область замков) необходимый уровень защиты от нагрева. При таком подходе в противопожарную защитную дверь могут быть установлены серьёзные взломостойкие замки со всеми необходимыми защитными элементами.

Обвязка выполняется из полосы 60*6, монтируется справа и слева, в зависимости от ситуации внахлест на стену или в специально подготовленную четверть. Если дверь наружнего открывания и рама вставляется в проем снаружи, то изнутри место соединения полос обвязки со стальной рамы проваривается, т.о. обеспечивается П-образный охват стены.

Назначение:

• увеличение жесткости крепления рамы к стене;
• претятствование вылому рамы наружу даже при удалении крепежных штырей.

Обвязка является технологически обязательной позицией при слабых стенах (кирпич, пеноблоки и т.д.)

CISA 57655 представляет собой шестисувальдный механический перекодировочный замок с приводом вертикальных тяг. Замок не имеет защелки, по этой причине устанавливается в стальные двери в качестве основного верхнего замка.

Замок относится к "тяжелой" серии и предназначен для установки в мощные укрепленные двери. Замок имеет оцинкованный корпус и обладает высокой механической прочностью. Запирание осуществляется в трех направлениях (три стороны): в горизонтальном направлении выдвигаются пять мощных никелированных цилиндрических запорных ригелей, одновременно с этим двухсторонний вертикальный привод обеспечивает запирание вверх и вниз. Двухсторонний сувальдный ключ позволяет полностью открыть замок механически за четыре полу-оборота (итого ключ поворачивается на 720 град). На фото представлен замок в комплектации с видимой лицевой планкой из нержавеющей стали. В фирменные конструкции БАСТИОН монтаж замка обычно производится изнутри полотна двери (вкладным образом, "на бонках"), что позволяет уменьшить зазор между створкой и рамой.

Особенностью замка является является возможность перепрограммирования (смены набора ключей, используемых для открывания) путем несложных манипуляций с помощью старого и нового пользовательских ключей и специального технологического ключа, входящего в комплект ключей. Данная операция производится на замке, установленном в двери, без его демонтажа и разбора.

При установке в стальную дверь БАСТИОН для обеспечения надлежащего уровня взломостойкости рекомендуются следующие комплектующие:

• кодовая накладка CISA 02716;
• защитный колпак CISA 06429.60;
• монтажная пластина CISA 06429.05;
• один или два девиатора Mottura 96086;
• стальная направляющая для ключа.

Во всех фирменных конструкциях также рекомендуется для увеличения взломостойкости защищать замковую группу (данный комплект вместе с вторым основным замком) по всей высоте от края до первого ребра жёсткости бронированной сталью Ц85 толщиной 6,6 мм. Такая мера обеспечивает адекватную защиту при попытках сверления в критичные места замка и полностью защищает от вскрытия ручным инструментом.

Для конструкций БАСТИОН-2 и БАСТИОН-3 рекомендуется заказ опции спецзащита замка CISA: в этом случае внутри дверной створки в наружном защитном контуре монтируется дополнительный слой каленой стали, в котором организовано отверстие только под ключ. Это повышает защиту от сверления в зону шлюза и его бронеколпака, а также серьёзно усложняет удаление этих элементов.

Данные позиции выбираются и оплачиваются отдельно.

Для продажи доступна также версия замка CISA с планкой - модель CISA 57675, функционально и по габаритным размерам замки идентичные, отличаются только способом монтажа в дверное полотно.

Стальная направляющая ключа используется для защиты замков от вскрытия с помощью "свертыша", так как не позволяет ввести внутрь двери и далее в ключевину замка увеличенную по размерам заготовку ключа.

Противосъёмный засов неподвижный, монтируется с петлевой стороны, изготовлен из стали Ст20. Монтаж производится на сварке на стадии первичной сборки, засов окрашивается в цвет торца двери. Для дверей наружного открывания служит для защиты дверной створки от выламывания двери наружу при сбитии/срезании петель. Для дверей внутреннего открывания является необходимым элементов защиты при попытках выдавить дверь вовнутрь.

Рекомендуемое количество засовов зависит от системы запирания. В целях сбалансированности запирания с замковой и петлевой стороны должно быть равно суммарному количеству активных засовов, обычно от 4 до 12. Цена за 1 штуку.

Девиатор Mottura 96.086

Linea Cali ELLE - это неподвижная ручка-скоба производства одноименной итальянской фабрики. Ручки выпускаются в коллекции Classic, имеют строгий дизайн и хорошо подходят для строгих интерьеров в современном стиле.

Габаритные размеры:

• максимальный вылет от поверхности створки 55 мм
• межосевое расстояние 240 мм
• общая высота ручки 268 мм

Компания Linea Cali производит данные ручки в следующих цветах:

• хром матовый (CS);
• хром глянцевый (CR);
• хром комбинированный (MC);
• латунь матовая (OS);
• латунь глянцевая (OL);
• золото глянцевое (OZ).

С большой вероятностью поставка этих ручек будет осуществлена под заказ. Срок поставки - 2 месяца.

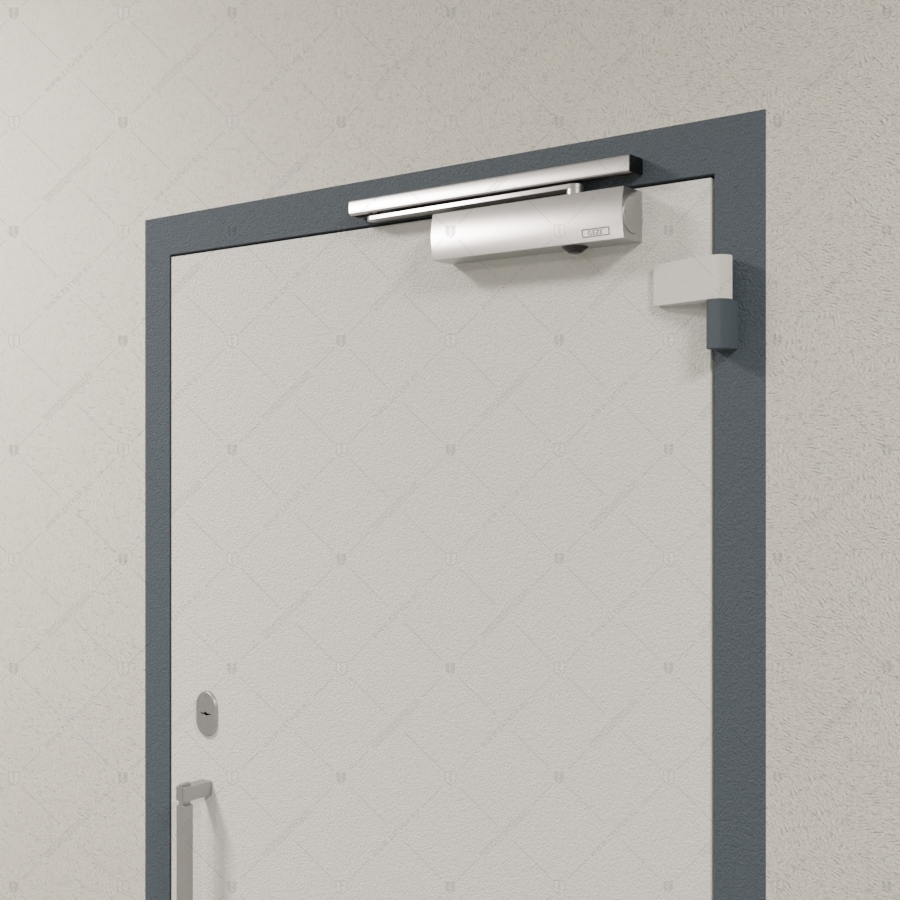

Доводчик Abloy – лучшее решение для внутренних и наружных стальных дверей. Усилие по паспорту до 150 кг, в реальности, при идеальной соосности сварки качественных петель закрывает двери массой до 500 кг. Двухзонная регулировка (основного хода и прихлопа).

Цветовой ряд, как правило: белый, коричневый, латунь, серебристый, чёрный.

Цена с учётом монтажа на стальную дверь нашего производства в процессе её изготовления. При заказе отдельно (позднее) на уже установленную дверь нашего производства стоимость выше на 140 уе. Монтаж на чужие двери согласовывается отдельно (стоимость в любом случае выше).

Врезной магнитный геркон для последующего подключения сигнализации и системы "умного дома". Подаёт сигнал на подключенное устройство при открывании двери (при разъединении створки и рамы). Корпус пластиковый круглый, цвет чёрный. Стоимость с учетом монтажа и вывода проводов из рамы, но без учёта последующего подключения.

Порошковое напыление категории "Бизнес+" позволяет получить гладкую поверхность нужного цвета. Применяется исключительно для дверных блоков, устанавливаемых во внутренних отапливаемых помещениях.

Финишная окраска наносится на торцы створки, петли и раму дверного блока. Остальные поверхности окрашиваются только грунтом с антикоррозийными целями.

Технология окраски:

• шпатлевка TROTON High Temp;
• нанесение цинкового грунта;
• повторная шпатлевка и зачистка;
• нанесения финишного покрытия, цвет по RAL.

На наружную поверхность створки по технологическим причинам в обязательном порядке должна быть установлена декоративная панель, т.к. имеющиеся на конструкции сквозные шпильки не позволяют идеально подготовить поверхность створки для окраски.

В большинстве случаев металлоконструкции рекомендуется окрашивать структурными красками, однако если по соображениям дизайна это недопустимо, применяется гладкая окраска (цена указана для конструкции Бастион-2 и Бастион-3).

В случае, если порошковая окраска распространяется и на плоскость двери, гладкая краска является недопустимым решением, применяется только структурная окраска (шагрень или муар). За счет увеличения трудоемкости при подготовке поверхности листа, а также общего увеличения площади окрашиваемой поверхности, используется тарификация Бизнес+.

Монтаж конструкции категории БАСТИОН-3 с помощью стальных штырей (арматура 16 мм), через внутренний расширитель рамы и/или ответные части замков и противосъёмных засовов. Точное количество штырей крепления, глубина забуривания и их расположение определяются весом конструкции и материалом стены.

Цена указана для площади дверного проёма до 2,12 кв.м, при больших площадях используется коэффициент.

В стоимость включено: выпил четверти с наружной стороны под утапливание упорного наличника, запенивание зазоров "рама-стена" пенополиуретановым герметиком. При модификации конструкции (для противопожарных, пулестойких и иных дверей со специальными свойствами) стоимость монтажа возрастает исходя из веса конструкции.

Для тяжелых изделий (при весе дверного блока или сейфа от 300кг до 500кг) стоимость монтажа не включает в себя услуги по разгрузке изделий и доставке его до лифта/ квартиры. Компания БАСТИОН приглашает для таких работ профессиональных такелажников.

Необходимость в услугах такелажников возникает для всех изделий уровня БАСТИОН-3, а также для пулестойких и пожаростойких конструкций на базе БАСТИОН-1 и 2. При габаритных размерах больше стандартных, а также в случае сложных условия для заноса изделий, потребность в такелажниках возникает и для обычных модификация конструкций уровня БАСТИОН-1 и 2.

На сайте указана минимальная стоимость, она же обычно фигурирует в первичной спецификации изделия. Окончательная цифра уточняется после выезда инженера на объект и зависит от веса, габаритов изделия, а также расположения места монтажа относительно места разгрузки (количестве ступенек и метром по прямой на пути проноса, а также связанных с характером помещения и состоянием ремонта дополнительных сложностей).

Указана стоимость выезда бригады такелажников в пределах МКАД. При выезде за МКАД дополнительно оплачивается аренда микроавтобуса.
