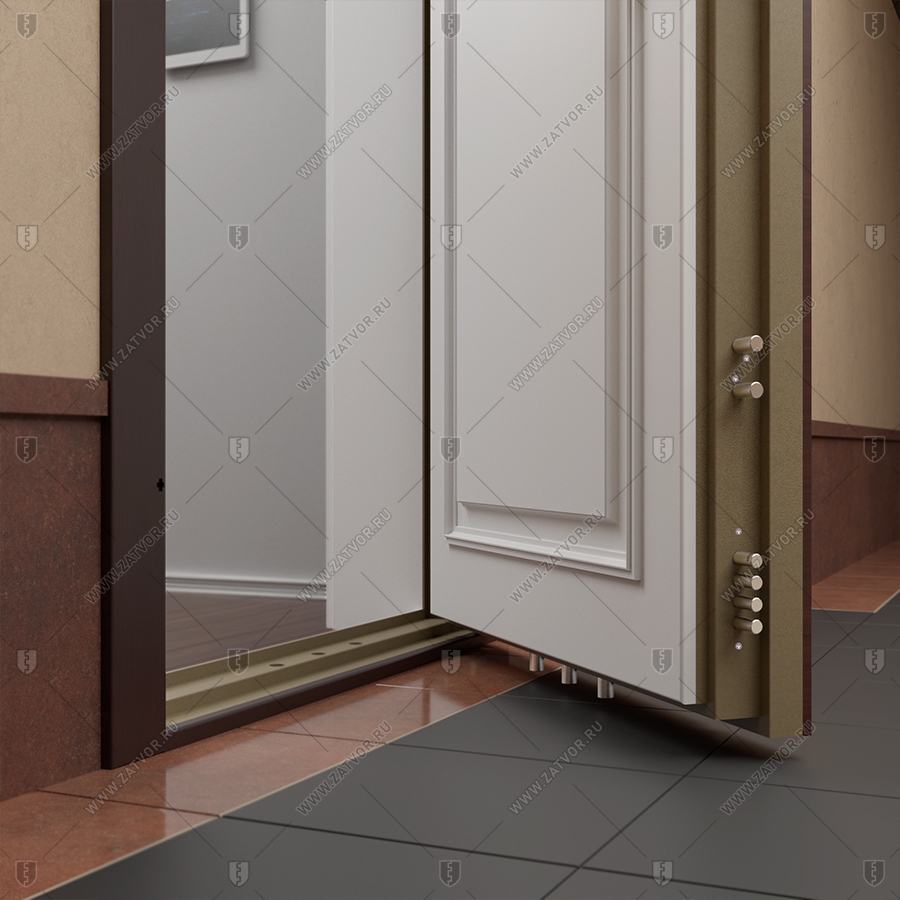

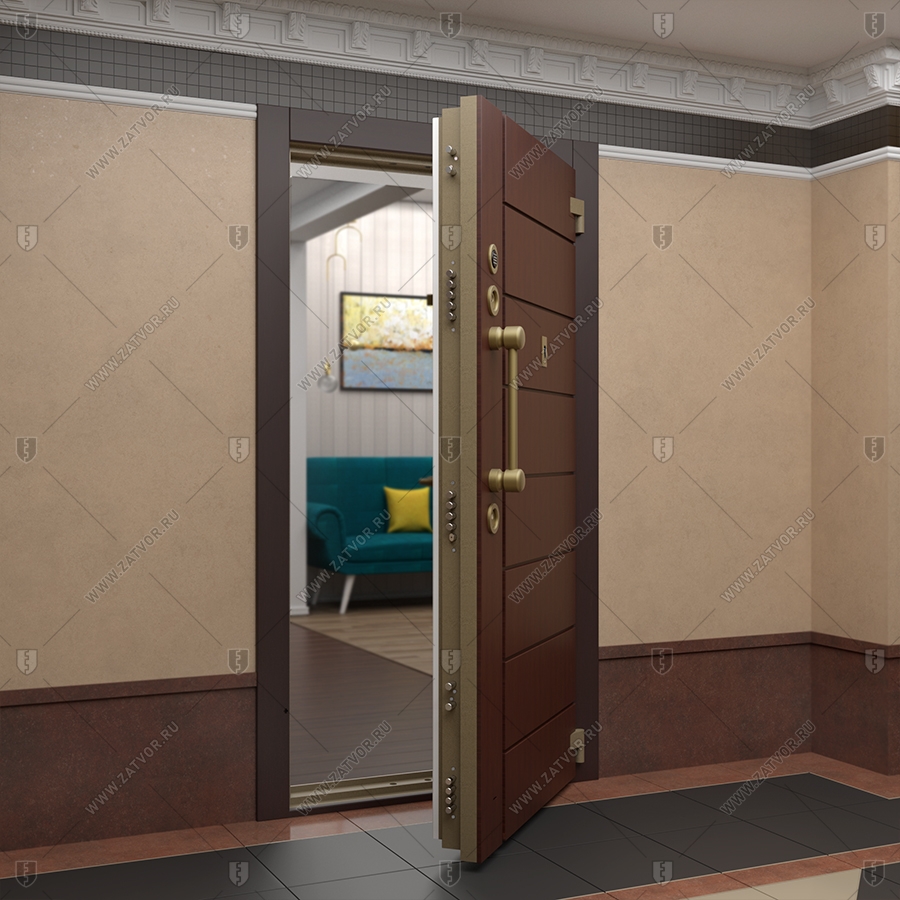

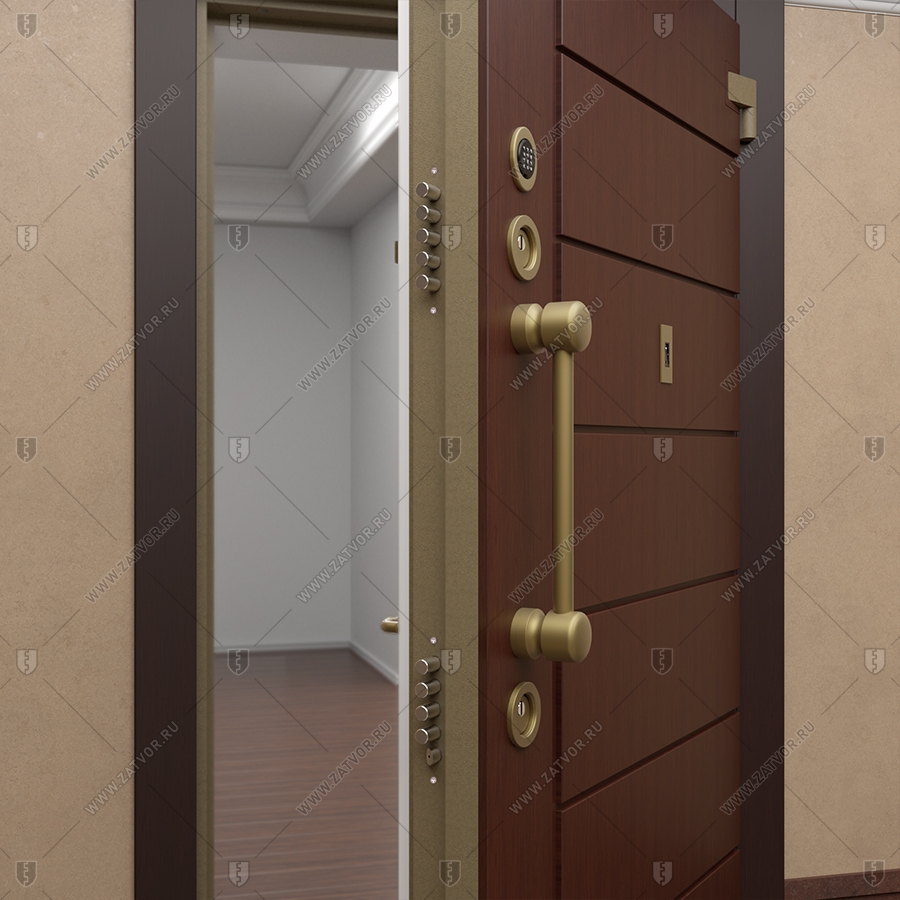

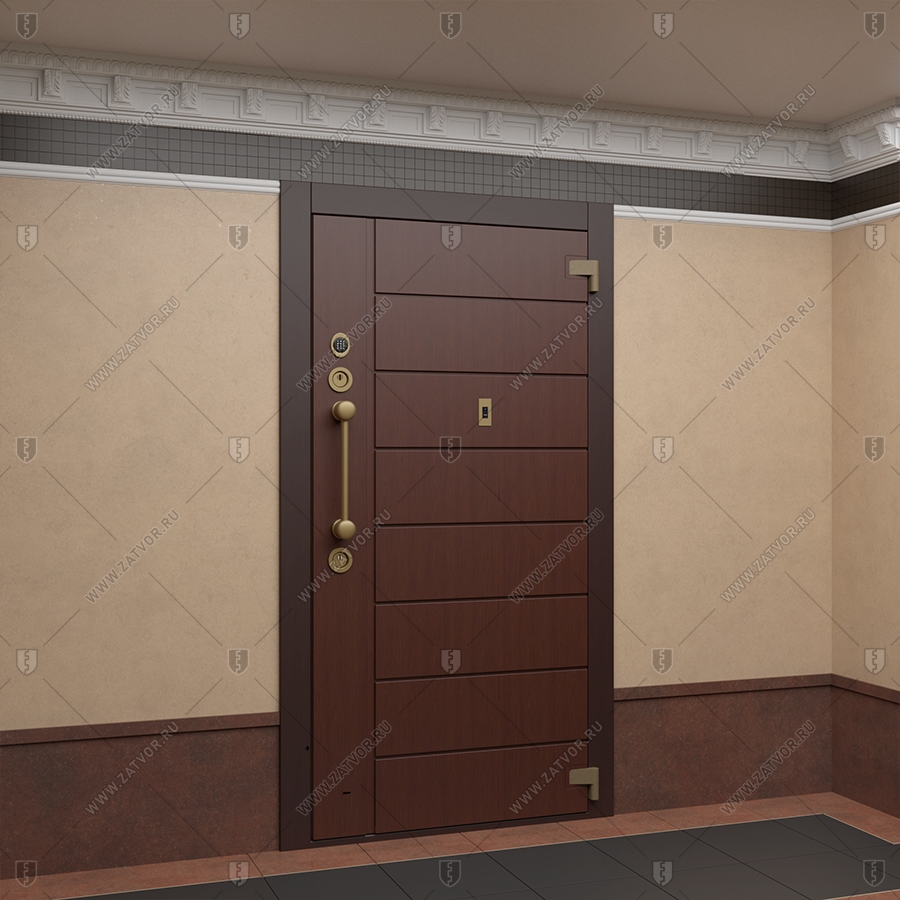

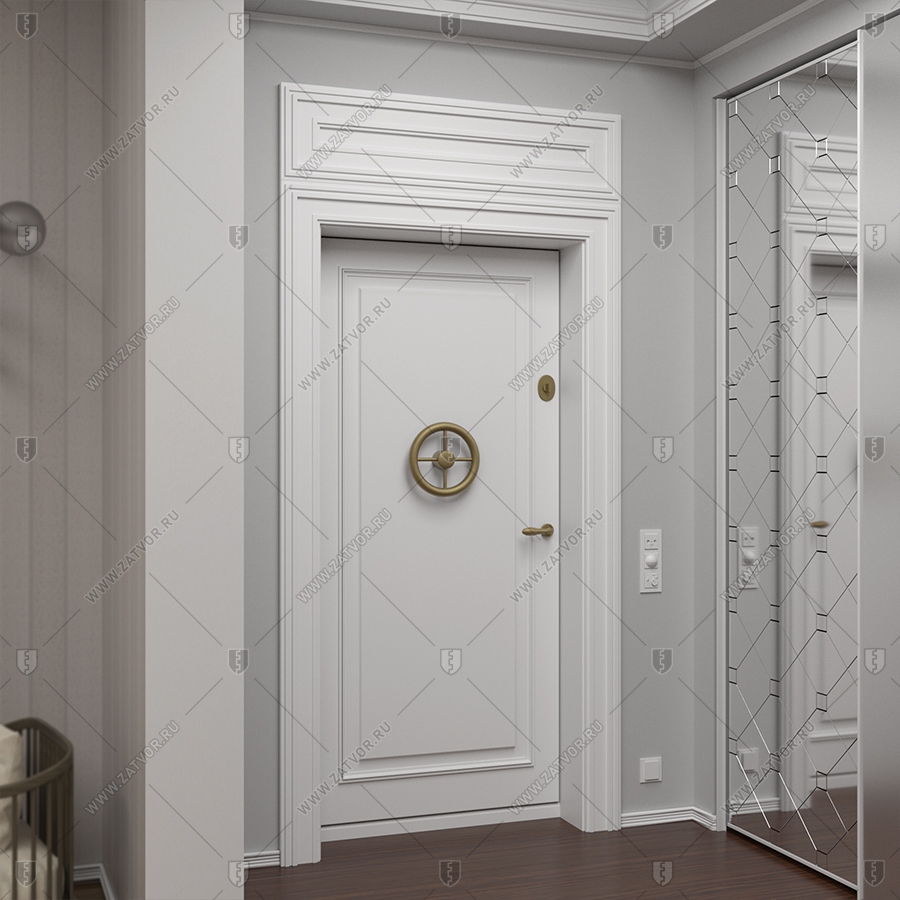

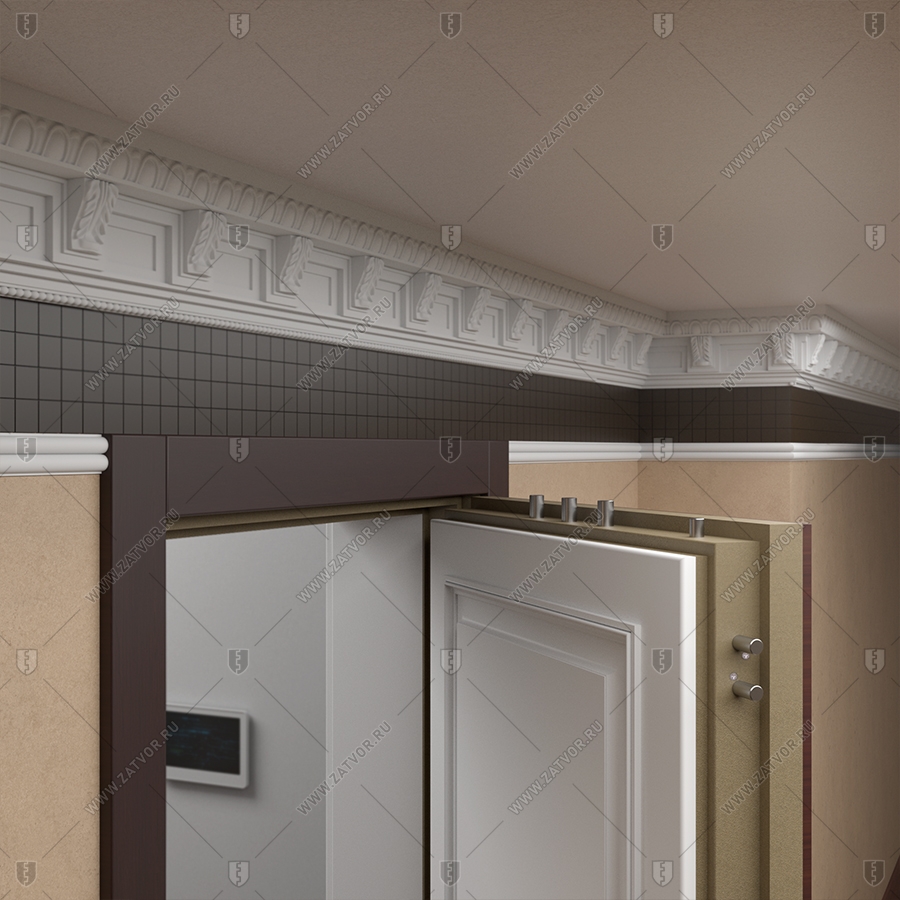

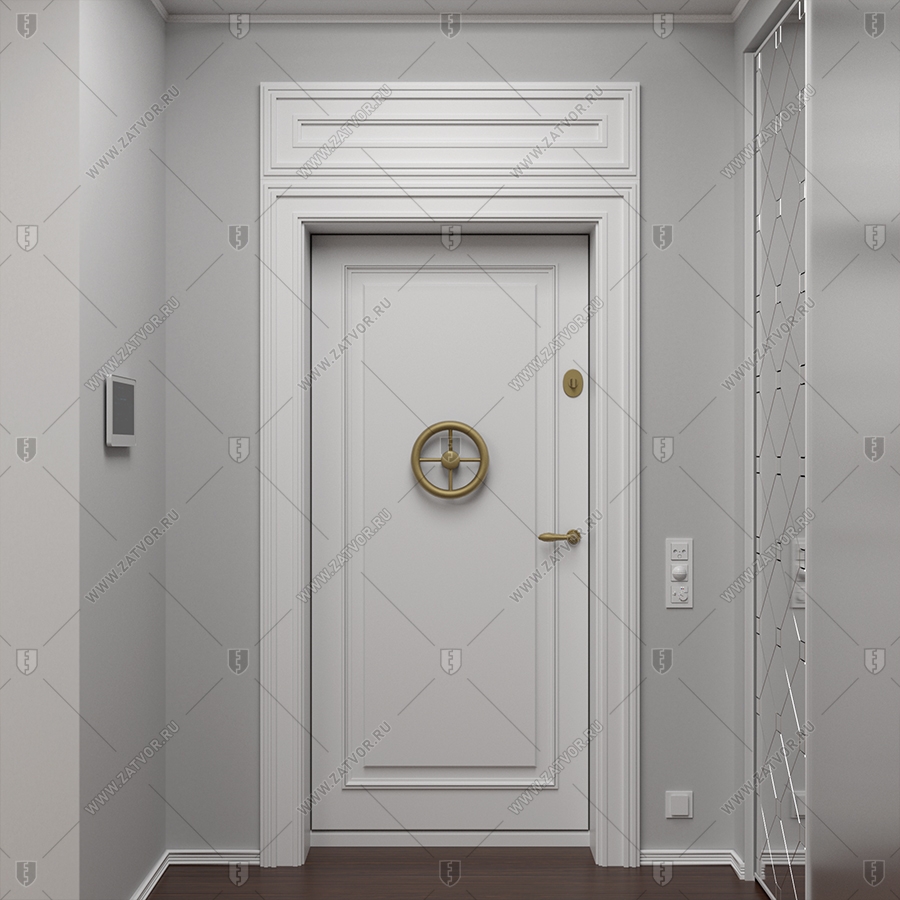

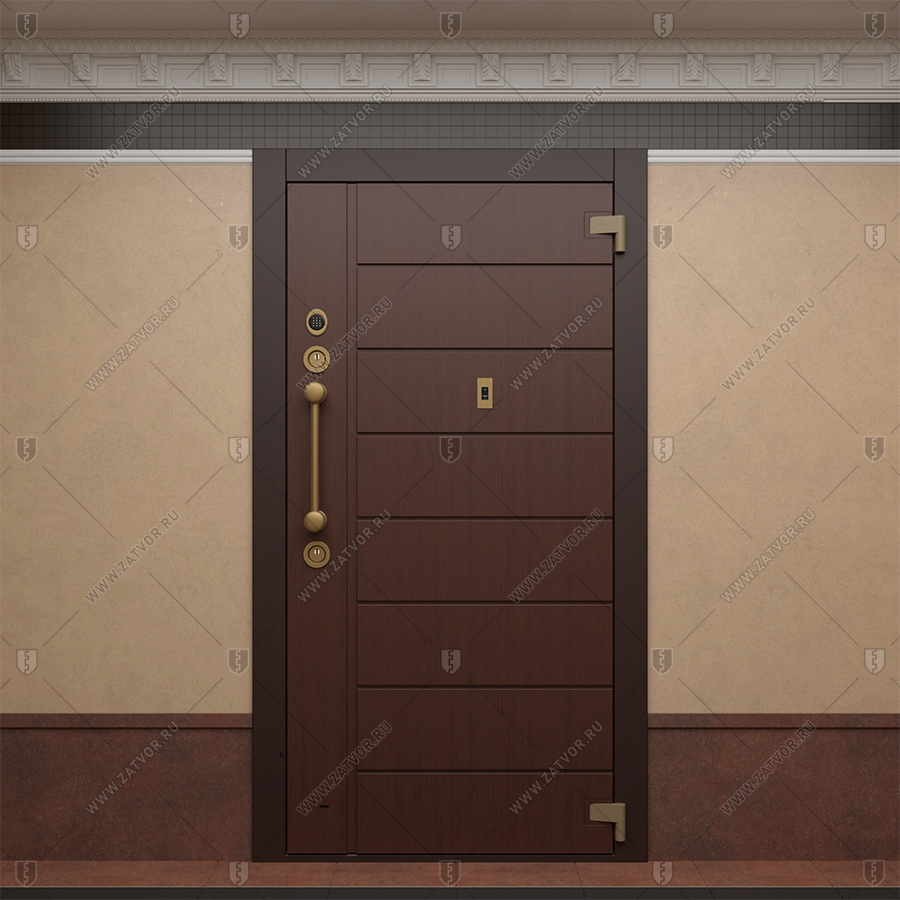

Пожаростойкая бронированная входная дверь "Элент" БАСТИОН-3 BR4 EIS60

Для Заказчиков, склонных выбирать близкие к максимальным решения, модель БАСТИОН-3 рекомендована для установки в квартиры в качестве входной двери. Конструкция имеет многослойную наружную защиту по всей плоскости, состоящую из трёх стальных листов с проваркой их насквозь шпильками с шагом 150 мм. В конструкции присутствует защита нержавеющей сталью в районе засовов и двойная система ребер жесткости, за счет терморазрыва обеспечивающая снижение теплопроводности дверного полотна. Эти меры, кроме существенного прироста взломостойкости, также обеспечивают отличные звуко-тепло изоляционные свойства, что позвлоляет её использовать в качестве уличной входной двери в загородный дом.

Назначение

В качестве входной двери в квартиру или коттедж – оптимальное решение для Заказчиков с высоким уровнем требований и наличием финансовой возможности их реализации.

Общие сведения

• Толщина створки в металле 95 мм;
• Два контура уплотнителей из EPDM-резины;
• Притвор на створке толщиной 34 мм;
• Наличник в составе рамы толщиной 20 мм, при монтаже утапливается в стену;
• Два уровня рёбер жесткости замкнутого сечения с заполнением МДФ или Paroc;
• Заполнение створки базальтовым утеплителем Paroc.

Защитные свойства и материалы

• Взломостойкость: класс защиты III (третий) по ГОСТ 51113;
• Защита по всей плоскости: сталь 3 мм + фанера 10 мм + сталь 2 мм + фанера 10 мм + сталь 2 мм, листы соединены шпильками с шагом не более 150 мм;
• Защита замковой зоны сталью 42ХСНМА толщиной 6,6 мм (не включена в стоимость, т.к. цена определяется исходя из размера защищаемой зоны*);
• Защита засовов в раме нержавеющей жароупорной сталью AISI 310 толщиной 5 мм.

Возможные модификации

• Пулестойкое исполнение: классы защиты BR4 - BR5 по ГОСТ 51112;
• Противопожарное дымогазонепроницаемое исполнение: предел огнестойкости EIS60 по ГОСТ 53307 и 53303.

*Варианты размеров защищаемой зоны

• только на область типовой запирающей системы для входных дверей (по всей высоте, на ширину 150мм);
• на всю плоскость створки;
• на всю площадь дверного блока включая раму.

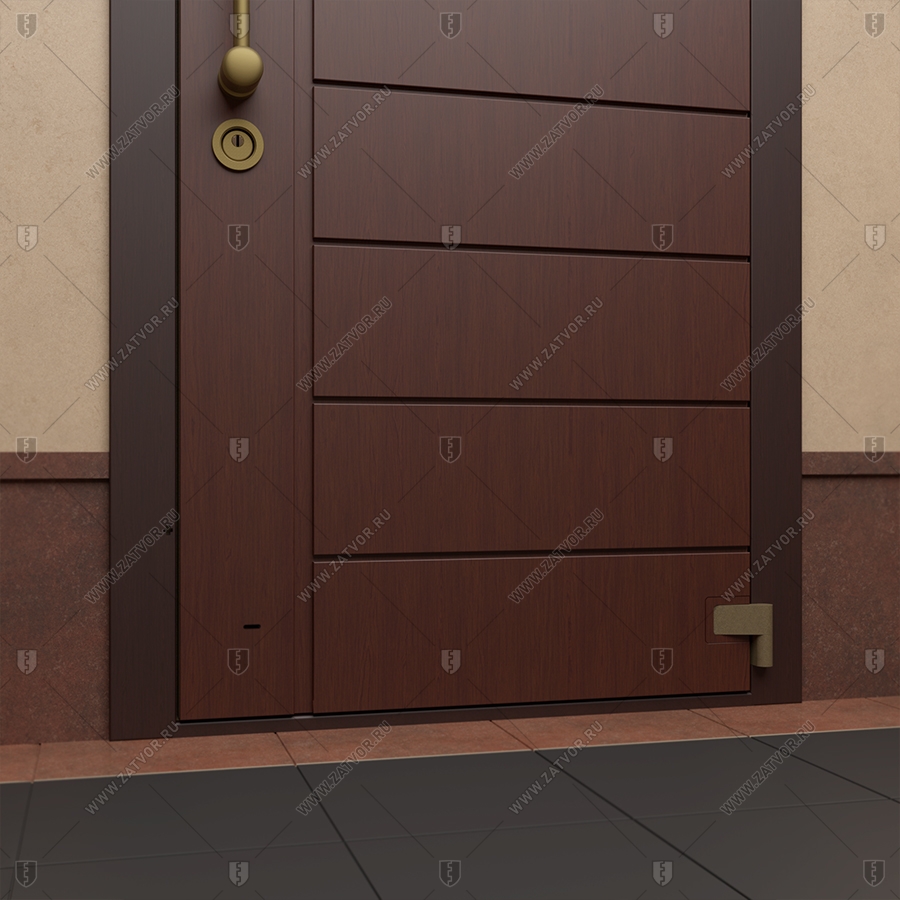

Фирменные петли производства Mauer с расчетной нагрузкой до 450 кг в комплектации Премиум (обе петли имеют подшипник скольжения, регулировочный винт и отверстие для смазки).

Петли производства Mauer имеют специальную площадку для усиленной приварки к плоскости. Идеальная точность при изготовлении петель обеспечивает высокую соосность и, как следствие, - легкость открывания створки. В процессе эксплуатации не проявляется выработка материала петли, т.к. внутренняя часть каждой петли усилена каленой втулкой.

Изначально петли имеют стальной цвет и в большинстве случае окрашиваются вместе с рамой и створкой в порошковой камере. Для дверей наружного открывания располагаются снаружи, для дверей внутреннего открывания - видимы изнутри помещения.

В стоимость входит наращивание петель с учетом толщины наружной панели.

Важно отметить, что изготовление просто противопожарной двери не является сложной инженерной задачей, такие двери производят десятки компаний. Реальные технические сложности начинаются, когда к дверному блоку одновременно предъявляются требования по стойкости к термическим воздействиям и устойчивости к силовому взлому. Проблема связана с тем, что основные меры, направленные на повышение взломостойкости изделия, в частности, активное использование полнотелого проката и наличие многочисленных рёбер жёсткости в створке, ухудшает стойкость изделий к нагреванию, т.к. металл является прекрасным проводником тепла.

В этой связи, кроме применения специальных материалов, в конструкции БАСТИОН при разработке взломопожаростойких модификаций стальных дверей, были внесены конструктивные изменения. В частности, именно для таких конструкций была разработана комбинированная двухуровневая система рёбер жёсткости, при которой между наружной и внутренней решёткой рёбер остаётся небольшое расстояние, выполняющее функции терморазрыва. Рама защитной пожаростойкой двери имеет большую ширину за счёт дополнительной защиты конструкции от нагрева с торцевой стороны. Также был разработан специальный способ крепежа внутреннего СМЛ-листа, обеспечивающий максимальную изолированность замков от возможного нагрева изнутри, при том, что лист СМЛ остается съёмным, что необходимо для профилактики и ремонта стальной противопожарной двери.

Для обеспечения пожаростойких свойств при изготовлении изделий используется два специфичных материала: плиты СМЛ и лента ЛПУ.

Стекломагнезитовый лист (СМЛ) - это листовой отделочный материал, армированный базальтовой сеткой. СМЛ отличается стойкостью к длительному воздействию высоких температур и открытого огня. Даже при толщине всего 6 мм, СМЛ способен противостоять огню в течение 120 минут и при этом выдерживать температуру до 1200˚С. Также магнезит достаточно легко противостоит морозам и выдерживает более 50 циклов заморозки и нагрева.

Лента термоуплотнительная (ЛТУ) предназначена для повышения огнестойкости противопожарных дверей, ворот, сейфов и других изделий. При воздействии температур свыше 150 °С образуется прочный слой пены, который заполняет зазоры между створкой и рамой и таким образом препятствует проникновению горячих газов, языков пламени и дыма. Коэффициент увеличения объёма материала ленты составляет не менее 5.

Компания БАСТИОН в силу своей ориентации на выпуск взломостойких противопожарных дверей, решает проблему защиты замковой системы от нагрева с помощью конструкции самой двери. В отличие от массовых дешёвых противопожарных дверей, конструкции БАСТИОН имеют значительную толщину створки (в разных моделях не менее 85, 112, 122, 135 мм), при этом не менее 24 мм из этой толщины занимают плиты СМЛ, обеспечивающие по всей плоскости (включая область замков) необходимый уровень защиты от нагрева. При таком подходе в противопожарную защитную дверь могут быть установлены серьёзные взломостойкие замки со всеми необходимыми защитными элементами.

Специальная вставка на всю плоскость створки и рамы из стали 42XCHMA (торговое название Ц85) толщиной 6,6мм.

Подробная информация о классах пулестойкости в соответствии с российскими, европейскими и американскими стандартами представлена в таблице.

Режим термообработки защитной вставки создает значительные сложности при попытках рассверливания, что, помимо пулестойких свойств изделия, обеспечивает серьезную защиту замковых механизмов от такого способа взлома, а также полностью исключает возможность вскрытия двери ручным инструментом типа килечного ножа или ножниц по металлу.

Цена указана за 1 кв.м. При расчёте используется площадь проёма, т.к. пулестойкие свойства стального дверного блока обеспечиваются как по плоскости створки, так и в областях стыковки створка-рама и непосредственно в зоне рамы. Минимальный коэффициент площади при включении данной опции в состав дверного блока составляет 2.12 кв.м.

Защитная пластина из стали 42XCHMA (торговое название Ц85) на область кодового шлюза CISA 02716 монтируется в наружный контур конструкций уровня "БАСТИОН-2" и выше. Пластина усиливает защиту от сверления в область бронеколпака CISA 06.429, дополнительно защищает опорную стойку в корпусе замка CISA.

Вставка устанавливается напротив замка CISA в наружном контуре, при этом как в самой защитной вставке, так и в наружном листе организуется только вертикальная прорезь под ключ. При отсутствии данной позиции, в наружном листе организовывается отверстие диаметром 50мм, в соответствии с диаметром защитного бронеколпака к замку CISA.

Цена указана за защиту одного замка.

Стальная защитная пластина 94053 толщиной 2мм на весь корпус замка на основе марганцевых сплавов для замков Mottura серии 85 (одноключевые цилиндровые замки), с монтажом на замок Mottura. Назначение: защита корпуса замка и, в частности, опорной стойки от высверливания + крепеж броненакладки на цилиндровый механизм серии Top Defender (с юбкой).

Броненакладка Disec Diamond разработана совместными усилиями компании DISEC (Италия) и компании БАСТИОН (Россия) для обеспечения максимального уровня защиты цилиндра от вырывания, выбивания, сверления, фрезерования. Врезная броненакладка, благодаря новым техническим решениям значительно затрудняет вскрытие цилиндрового механизма. Броненакладка крепится вплотную к корпусу замка стяжными винтами Flex System, проходящими через корпус замка. Винты защищены от высверливания шариками из закаленной стали, таким образом увеличивается устойчивость броненакладки к сбиванию.

Корпус защитной накладки Disec Diamond изготовлен из стали, закаленной для защиты от сверления по процедуре AVP до 58-60 HRC по шкале Роквелла, глубина закалки 0,5 мм. Ротор, прикрывающий плаг цилиндрового механизма, имеет толщину 12.5 мм, что подразумевает использование ключей с удлиненной «шеей», и состоит из двух слоев. Первый слой изготовлен из нержавеющей стали марки AISI 303, второй слой из композитного материала, содержащего фрагменты алмазов. Дополнительная стойкость к высверливанию защитной вставки достигается за счет наличия двух шариков из сверхтвердого материала видиа (Widia) - сплава карбида вольфрама, из которого делают инструмент для резки и сверления. Ротор и цилиндр защищены алмазными стержнями, находящимися за внешней поверхностью накладки, которые препятствуют разрезанию тела накладки. Корпус накладки усилен четырьмя стрежнями из сплава с включением алмазов и стержнями из стали HSS (легированные стали, предназначенные, главным образом, для изготовления металлорежущего инструмента, работающего при высоких скоростях резания). Проставка, защищающая корпус цилиндра, изготавливается из алюминия.

На корпусе накладки имеется юбка, которая при монтаже входит в зацепление с специальной монтажной (марганцевой) пластиной и таким образом препятствует вырыванию защиты цилиндра целиком из створки.

Высота броненакладки подбирается с учетом толщины створки и может достигать 80мм, внешний диаметр 50мм. Броненакладка Disec Diamond может устанавливаться на все цилиндровые замки, имеющие в корпусе сквозные отверстия с межосевым расстоянием 38 мм.

12 НЕЗАВИСИМЫХ КОДОВЫХ ЭЛЕМЕНТОВ

В цилиндре EVVA 3KS три кодовых паза, давших название системе, независимо друг от друга перемещают 12 кодовых пластин с обеих сторон ключа. При этом блокировка осуществляется не самими кодовыми пластинами, а двумя мощными деталями, которые с двух сторон блокируют вращение сердечника в корпусе по всей его длине. Кроме того, торцы ключа имеет нарезку, распознающуюся специальным элементом внутри цилиндра.

УНИКАЛЬНОСТЬ КАЖДОГО КЛЮЧА СИСТЕМЫ 3KS

Система EVVA 3KS (3 Kurven System) является новейшей, замыкающей, механической системой, с недостигаемой для иных вариаций цилиндров в рамках близких ценовых категорий функцией безопасности и степени секретности. По заявлениям производителя, в системе 3KS возможно существование 30.000.000.000 различных двусторонних ключей. Компания EVVA гарантирует уникальность каждого ключа системы 3KS.

ЗАЩИТА ОТ ВСКРЫТИЯ И ВЗЛОМА

Принцип работы цилиндрового механизма, большое количество независимых кодовых элементов крайне затрудняют вскрытие отмычкой. Отсутствие пружин делает невозможным вскрытие цилиндра с помощью «ударной техники» («бампинга»). Благодоря отсуствию пружин повышается надежность, уменьшается трение и снижается риск поломки. Механизмы системы 3KS отличаются повышенной стойкостью к засорению и обмерзанию и могут использоваться в неблагоприятных условиях.

• Длинный шток ключей позволяет использовать их в сочетании практически с любыми дополнительными защитами цилиндров, присутствующих на рынке;
• KZS – дополнительная защита плага от высверливания;
• Ключи с длинной шейкой и металлической головкой. Для мастер-систем ключи с пластиковой головкой могут быть только серого цвета;
• Цилиндры с шестеренкой для замков MUL-T-LOCK и аналогов;
• Мастер-системы для EVVA 3KS изготавливаются достаточно быстро (2-3 дня).

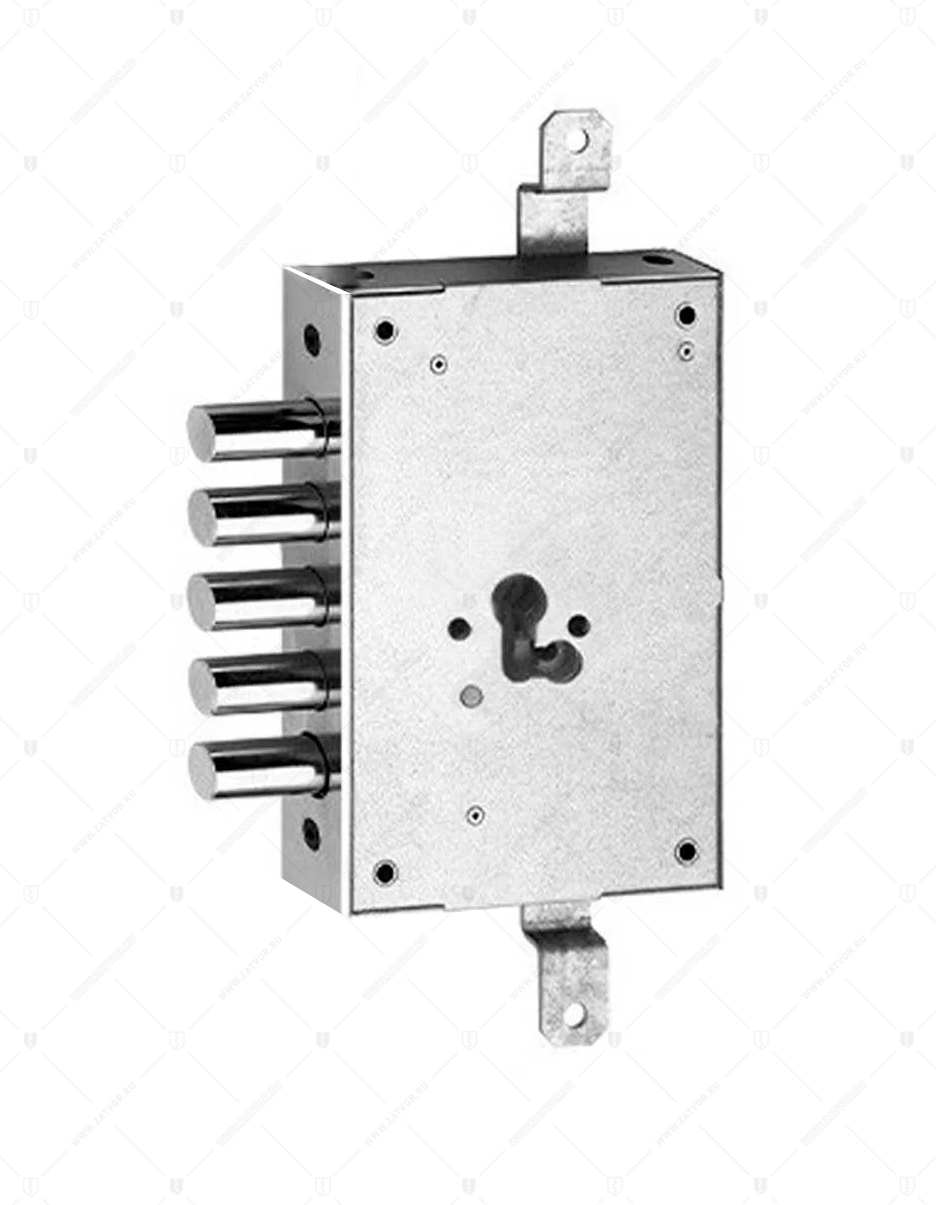

ISEO-FIAM 662 представляет собой цилиндровый механический замок с приводом вертикальных тяг. Замок не имеет защелки, по этой причине устанавливается в стальные двери в качестве основного верхнего замка.

Технической особенностью замка является специальный крепеж цилиндра, что повышает степень его защищенности, однако делает невозможным смену цилиндрового механизма без демонтажа внутренней панели. С эксплуатационной точки зрения замок очень мягкий, тихий, обеспечивает постепенное выдвижение ригелей при повороте ключа или вертушки цилиндрового механизма. Привод от цилиндра к хвостовику организован через набор шестерёнок, что также повышает его устойчивость к некоторым видам силового взлома.

При установке в стальную дверь БАСТИОН замок дополнительно комплектуется следующими позициями:

• цилиндровый механизм;
• марганцевая пластина Mottura 94053;
• броненакладка Mottura Top Defender или Disec.

Во всех фирменных конструкциях также рекомендуется для увеличения взломостойкости закрывать замковую группу (данный комплект вместе с вторым основным замком) по всей высоте от края до первого ребра жёсткости бронированной сталью Ц85 толщиной 6,6 мм. Такая мера обеспечивает адекватную защиту при попытках сверления в критичные места замка и полностью защищает от вскрытия ручным инструментом.

Данные позиции выбираются и оплачиваются отдельно.

Для продажи доступна также версия замка ISEO-FIAM с планкой - модель 672, функционально и по габаритным размерам замки идентичные, отличаются только способом монтажа в дверное полотно.

Стальная защитная пластина 94053 толщиной 2мм на весь корпус замка на основе марганцевых сплавов для замков Mottura серии 85 (одноключевые цилиндровые замки), с монтажом на замок Mottura. Назначение: защита корпуса замка и, в частности, опорной стойки от высверливания + крепеж броненакладки на цилиндровый механизм серии Top Defender (с юбкой).

Броненакладка Disec Diamond разработана совместными усилиями компании DISEC (Италия) и компании БАСТИОН (Россия) для обеспечения максимального уровня защиты цилиндра от вырывания, выбивания, сверления, фрезерования. Врезная броненакладка, благодаря новым техническим решениям значительно затрудняет вскрытие цилиндрового механизма. Броненакладка крепится вплотную к корпусу замка стяжными винтами Flex System, проходящими через корпус замка. Винты защищены от высверливания шариками из закаленной стали, таким образом увеличивается устойчивость броненакладки к сбиванию.

Корпус защитной накладки Disec Diamond изготовлен из стали, закаленной для защиты от сверления по процедуре AVP до 58-60 HRC по шкале Роквелла, глубина закалки 0,5 мм. Ротор, прикрывающий плаг цилиндрового механизма, имеет толщину 12.5 мм, что подразумевает использование ключей с удлиненной «шеей», и состоит из двух слоев. Первый слой изготовлен из нержавеющей стали марки AISI 303, второй слой из композитного материала, содержащего фрагменты алмазов. Дополнительная стойкость к высверливанию защитной вставки достигается за счет наличия двух шариков из сверхтвердого материала видиа (Widia) - сплава карбида вольфрама, из которого делают инструмент для резки и сверления. Ротор и цилиндр защищены алмазными стержнями, находящимися за внешней поверхностью накладки, которые препятствуют разрезанию тела накладки. Корпус накладки усилен четырьмя стрежнями из сплава с включением алмазов и стержнями из стали HSS (легированные стали, предназначенные, главным образом, для изготовления металлорежущего инструмента, работающего при высоких скоростях резания). Проставка, защищающая корпус цилиндра, изготавливается из алюминия.

На корпусе накладки имеется юбка, которая при монтаже входит в зацепление с специальной монтажной (марганцевой) пластиной и таким образом препятствует вырыванию защиты цилиндра целиком из створки.

Высота броненакладки подбирается с учетом толщины створки и может достигать 80мм, внешний диаметр 50мм. Броненакладка Disec Diamond может устанавливаться на все цилиндровые замки, имеющие в корпусе сквозные отверстия с межосевым расстоянием 38 мм.

EVVA MCS – цилиндрический механизм с магнитным кодированием. Система EVVA MCS (Magnetic Code System) включает цилиндрические секретные механизмы, которые оснащены не только механическим, но и одновременно магнитным кодированием. Магнитное кодирование заключается в поляризации перманентных магнитов, которые установлены в ключе. Цилиндровый секретный механизм MCS является следующей ступенью в развитии замков, состоит из 183 частей. Цилиндровый секретный механизм MCS оснащен элементами, предотвращающие высверливание, вырывание и вскрытие отмычкой. Благодаря магнитному кодированию, стало возможным достижение практически полной защиты замка от преодоления отмычкой.

8 ВЫСОКОСТАБИЛЬНЫХ МАГНИТОВ

Восемь расположенных на ключе высокостабильных магнитов (основа – сплав самарий- кобальт) могут быть повернуты под восемью разными углами. При засовывании ключа в цилиндровый механизм внутри вращаются роторы – противополюсы каждого магнита, в правильном положении происходит освобождение блокирующего механизма. Каждая сторона магнита может быть запрограммирована на 8 положений, так что только при помощи магнитов можно достигнуть 16 777 216 комбинаций. При помощи комбинаций всех механических и магнитных элементов можно достигнуть 299 квадраллионов различных вариантов цилиндрового секретного механизма и ключей MCS. При выстраивании верной комбинации освобождается блокирующий элемент и становится возможным поворот вращающейся части («плага») цилиндра.

ЗАЩИТА ОТ ВСКРЫТИЯ

Использование магнитной системы кодирования позволяет избежать физического контакта между ключом и кодовой системой цилиндра, что, в свою очередь, делает принципиально невозможным использование отмычки.

Отсутствие пружин и принципиально отличное от подавляющего большинства других цилиндров устройство делает невозможным и многие другие методы вскрытия («бампинг», подбор ключа и другие). Кроме того, торцы ключа имеют нарезку, распознающуюся специальными элементами внутри цилиндра. Нарезка на верхнем и нижнем торцах различается.

ЗАЩИТА ОТ ВЗЛОМА

Используемые материалы и продуманная конструкция затрудняют применение силовых методов взлома.

В корпусе и вращающемся элементе («плаге») цилиндра расположены специальные твердосплавные вставки, препятствующие высверливанию; в центре корпуса находится сердечник из нержавеющей стали, препятствующий выдергиванию и перелому цилиндра. Защита от высверливания KZS, являющаяся опциональной на других моделях EVVA, всегда присутствует в цилиндровых механизмах MCS.

ИЗГОТОВЛЕНИЕ ДУБЛИКАТА КЛЮЧА ВОЗМОЖНО ТОЛЬКО НА ЗАВОДЕ- ПРОИЗВОДИТЕЛЕ

Болванки ключей MCS защищены международными патентами. Изготовление дубликата ключа возможно только на заводе-производителе и связано с выполнением ряда процедур, обеспечивающих безопасность. Техническая сложность ключа делает практически невозможным расшифровку кода и несанкционированное изготовление копий ключа.

ПОВЫШЕННАЯ СТОЙКОСТЬ

Благодаря отсутствию пружин и узких каналов цилиндровые механизмы системы MCS отличаются повышенной стойкостью к засорению и обмерзанию и могут использоваться в неблагоприятных условиях.

Длинная шейка ключей позволяет использовать их в сочетании практически с любыми дополнительными защитами цилиндров, присутствующих на рынке.

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

• Длинный шток ключей позволяет использовать их в сочетании практически с любыми дополнительными защитами цилиндров, присутствующих на рынке;
• KZS – дополнительная защита плага от высверливания;
• Ключи с разноцветными пластиковыми головками;
• Цилиндры с шестеренкой для замков MUL-T-LOCK и аналогов;
• Мастер-системы для EVVA MSC изготавливаются 2-3 месяца.

Универсальный механический односторонний (открывается- закрывается только снаружи) перекодировочный 9-ти сувальдный ключевой сейфовый замок – блокиратор Sargent and Greenleaf (S&G) 6880.

Ключи: три цельных ключа в комплекте длиной 115 мм, 140 мм, 165 мм.

Замок соответствует ГОСТ 51053-97 класс С, EN 1300 class B, IMP class B, VdS class 2.

Компания БАСТИОН использует данный замок как в сейфовых дверях в качестве блокиратора разводной системы, так и во входных дверях (установка возможна для блокировки тяги, идущей от любого из замков, или для блокировки ригелей замка после их вхождения в раму).

В случае использования во входных дверях специальные решения позволяют организовать работу блокируемого замка в двух режимах: дежурный на два оборота (блокиратор не используется) и основной на четыре оборота (блокиратор переводится в положение "открыто", засовы замка выдвигаются, блокиратор переводится в положение "закрыто"). Уровень защищенности системы при таком способе монтажа существенно выше, особенно при внутренних типах открывания и глубокой раме.

Во всех вариантах применения специальная технология монтажа блокиратора позволяет организовать возможность извлечения ключа из скважины и в положении, когда ригеля запирающей системы (блокируемого замка) задвинуты (положение "открыто").

Основные особенности замка:

• диаметр отверстия под ключ - 1/2" (12.7 мм);
• ключ может вставляться в замок любой стороной;
• ключ может быть извлечен только при закрытом блокираторе;
• конструкция замка обеспечивает защиту от отмычек и от расшифровки кода с помощью оптических приборов;
• замок может быть перестроен на новый ключ, перестройка занимает не более 5 секунд.

При необходимости монтируются декоративная накладка на скважину (фирменная S&G 6880-501 с крышкой или изготавливаемая под заказ Bastion 6880-501 без крышки), а также направляющая трубка специального профиля для ключа.

Керберос 111.21.309 представляет собой сувальдный замок с приводом вертикальных тяг. Устанавливается в стальные двери в качестве основного верхнего замка или как дополнительный, страховочный замок.

Особенностью замка является наличие встроенного блокиратора, срабатывающего при механическом воздействии на опорную стойку замка, сверлении стойки, отгибании ригелей фомкой. При попытке взлома штифт вылетает из головки засова и заклинивает засов от дальнейшего движения через отверстие в корпусе замка. Замок имеет собственную защитную крышку из спецстали толщиной 4,6 мм.

Замок поставляется с шестью ключами: 1 монтажный ключ (работает на 2 оборота) и 5 ключей в запечатанном пакете (работают на 4 оборота). Доступны версии замка с ключами длиной 105 мм, 120 мм и 160 мм.

Во всех фирменных конструкциях рекомендуется для увеличения взломостойкости защищать замковую группу (данный замок вместе с вторым основным замком) по всей высоте от края до первого ребра жёсткости бронированной сталью 42XCHMA (Ц85) толщиной 6,6 мм. Такая мера обеспечивает адекватную защиту при попытках сверления в критичные места замка и полностью защищает от вскрытия ручным инструментом.

Данные позиции выбираются и оплачиваются отдельно.

При установке в стальную дверь БАСТИОН рекомендуются следующие комплектующие:

• стальная направляющая для ключа.

Засов двусторонний Mottura 96750

В комплекте пара усиленных ригелей диаметром 23 мм, изготовленных из качественной конструкционной углеродистой стали Ст20 и покрытых хромом, и тяга для присоединения к любому механизму, обеспечивающему передвижение ригелей в нужном направлении. Ригели соединены с помощью стальной полосы.

Назначение - организация усиленного запирания, применяется чаще всего для односторонних засовов, когда стандартный одиночный ригель представляется недостаточно мощным.

Противосъёмный засов неподвижный, монтируется с петлевой стороны, изготовлен из нержавеющей стали 08X18Н10. Монтаж производится с помощью гайки на сварке на стадии финишной сборки, качество шлифовки поверхности и используемая марка стали позволяет оставлять засов в неокрашенном виде, что повышает эстетические свойства изделия. По сравнению с классическим решением из стали Ст20 засов из нержавеющей стали 08X18Н10 обладает более высокими защитными характеристиками ввиду увеличенного размера и твердости применяемого материала.

Для дверей наружного открывания служит для защиты дверной створки от выламывания двери наружу при сбитии/срезании петель. Для дверей внутреннего открывания является необходимым элементов защиты при попытках выдавить дверь вовнутрь.

Рекомендуемое количество засовов зависит от системы запирания. В целях сбалансированности запирания с замковой и петлевой стороны должно быть равно суммарному количеству активных засовов, обычно от 4 до 12. Цена за 1 штуку.

Девиатор Mottura 96.086

Linea Cali LIBERTY - это нажимные ручки производства одноименной итальянской фабрики. Ручки выпускаются в коллекции Vintage, кажутся ожившими и непринужденно воплотившимися в формах, напоминающих растения и цветы, и прекрасно сочетаются со всеми видами дерева и классическими интерьерами.

Обладая усиленной розеткой и достаточно внушительными размерами, ручки LIBERTY прекрасно работают на тяжелых дверях.

Максимальный вылет от поверхности створки 54 мм, длина ручки 160 мм.

Базовая складская программа (как правило, есть в наличии) представлена ручками в следующих цветах:

• латунь патинированная (PM);
• золото глянцевое (OZ);
• медь матовая (OO);
• олово матовое (TM).

Также возможен заказ (срок поставки 2 месяца) ручек в цвете:

• французское золото (OF).

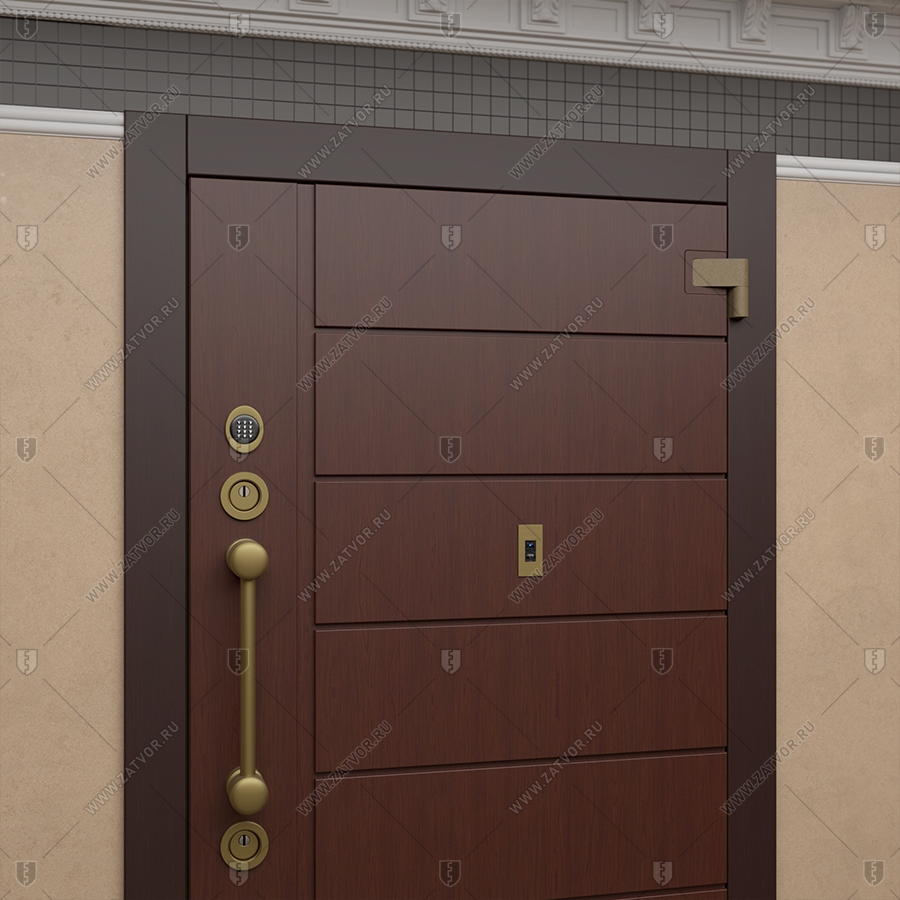

Ручка-скоба Bastion - это неподвижная точеная ручка производства компании БАСТИОН, изготовленная по нашим чертежам из полнотелого алюминиевого прутка. В процессе изготовления изделие полируется для увеличения блеска - результирующий цвет практически полностью совпадает с цветом CR (хром полированный или глянцевый) в обозначении фурнитуры многих итальянским фабрик. Собственное производство позволяет гибко подбирать размер ручки исходя из компоновки сейфовой системы запирания. Ручки имеют монументально-брутальный дизайн и специальный мощный крепеж, что позволяет их использовать в том числе для тяжелых бетонированных дверей.

Габаритные размеры:

• стандартный вылет от поверхности створки 80 мм (можно увеличить или уменьшить);
• межосевое расстояние - любое, для данной стоимости от 80 до 350 мм;
• общая высота зависит от выбранного межосевого расстояния.

Базовая складская программа (как правило, есть в наличии) представлена ручками в следующих цветах:

• хром матовый (CS);
• хром глянцевый (CR);
• латунь матовая (OS);
• латунь глянцевая (OL);

• латунь патинированная глянцевая (OG);
• латунь патинированная матовая (PM);
• бронза темная патинированная матовая (BM);
• черненое серебро глянцевое (AL);
• черненое серебро матовое (AS).

Цена указана за одну ручку. При заказе ручки с межосевым расстоянием более 350 мм применяется повышающий коэффициент, равный отношению необходимой длины к значению 350 мм.

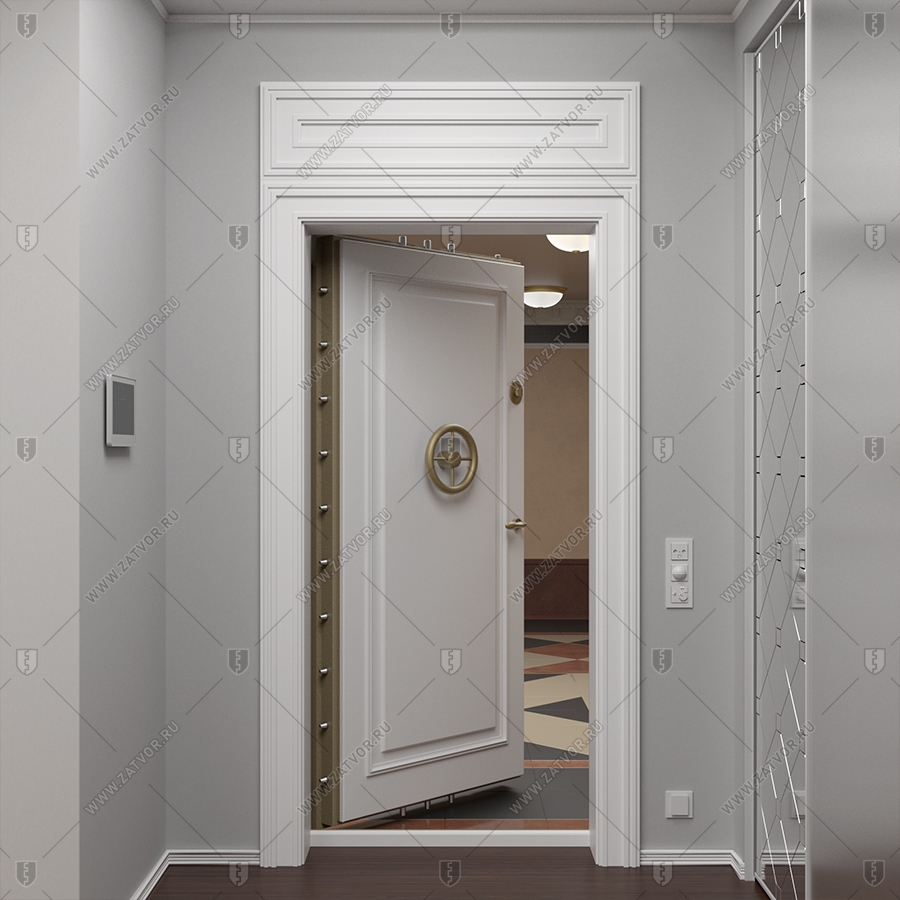

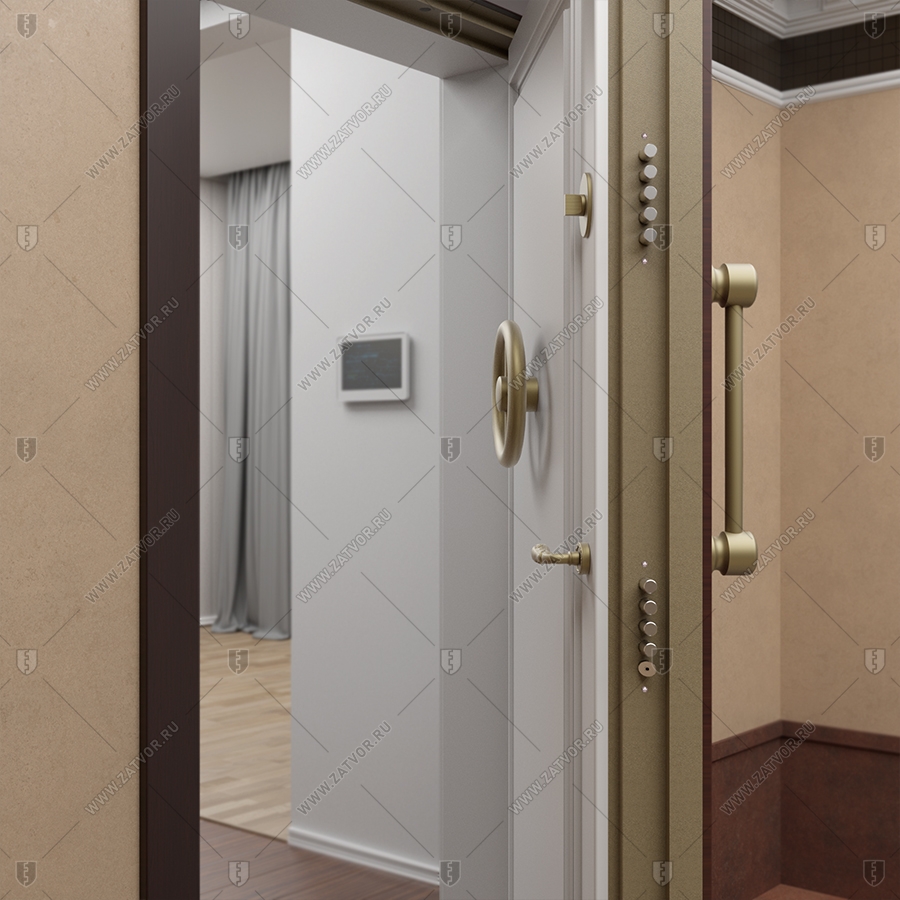

Поворотный четырёхлепестковый штурвал 4л-К-250 имеет гнутое внешнее кольцо, в которое по резьбе вкручены четыре спицы-лепестка.

Исходя из используемого материала (алюминий или латунь) возможны четыре базовых цвета:

• хром матовый (CS);
• хром глянцевый (CR);
• латунь матовая (OS);
• латунь глянцевая (OL).

При необходимости штурвал может быть покрыт специальной эмалью в цвет остальной фурнитуры, в том числе с эффектом патинирования. В результате могут быть получены популярные у итальянский производителей фурнитуры цвета, такие как:

• латунь патинированная (PM);
• олово матовое (TM);
• бронза темная матовая (BM);
• серебро древнее (AA).

В качестве образца цвета может выступать любой цвет по палитре RAL, также за дополнительную плату возможно покрытие настоящим золотом (цвет OZ).

Штурвал предназначен для управления следующими устройствами:

• двусторонним засовом Mottura 34.327;
• трехсторонним засовом Mottura 34.337;
• двусторонним засовом Mottura 96.750;
• ригельной сборкой Mauer 84011;
• ригельной сборкой Mauer 84012;
• ригельной сборкой Mauer 84081;
• ригельной сборкой Mauer 84082;
  а также любыми другими механизмами с аналогичным принципом действия.

Фиксация системы в положении открыто или закрыто в механизме самого штурвала отсутствует, поэтому при использовании с ригельными сборками необходимо обеспечивать фиксацию с помощью замков-блокираторов или засовов.

Вылет относительно поверхности створки, размер и количество лепестков определяются техническим заданием.

Материал, способ обработки, покрытие и размер могут влиять на цену. Указана стоимость образца с приведенными выше характеристиками.

Все устанавливаемые компанией цилиндровые замки в обязательном порядке комплектуются броненакладками врезного типа. Для максимальной защиты используются броненакладки Mottura Top Defender с высотой 30,40,50,60 мм. Однако для дверей категории Бастион-2 и Бастион-3 при наличии снаружи декоративной панели даже высота 60 мм оказывается недостаточной, поэтому по умолчанию устанавливается накладка Mottura 95.302, позволяющая закрыть торцевую часть панели, в которой организован вырез для утапливания броненакладки. Недостатком такого решения является фиксированный размер углубления (10 мм) ограниченный выбор цветов.

Все эти проблемы можно решить с помощью точеных накладок серии Bastion 95.302 в версии Standart. Однако некоторые клиенты категорически не хотят видеть винты крепления накладок - для решения этой проблемы разработана и внедрена в производство версия Премиум.

Серия новых накладок Bastion 95.302 в версии PREMIUM значительно улучшает внешний вид изделия за счет применения специально разработанной детали, которая по резьбе накручивается на основание декоративной накладки. Таким образом винты крепления становятся невидимыми, но при этом сохраняется необходимая функциональность, в частности накладку или только верхний кожух можно заменить при повреждении, или наоборот, сохранить при замене декоративной панели.

Накладка выполняется из алюминия или латуни, и в зависимости от требуемого вида покрытия при изготовлении шлифуется (матовый эффект) или полируется (глянцевый эффект). При необходимости готовая накладка может быть покрыта драгоценными металлами (золотом, серебром) или специальным образом обработана для получения внешнего вида патинированной латуни, старой бронзы или матового олова (цвет состаренного или патинированного серебра).

Итоговая цветовая гамма в соответствии с принятыми для итальянской фурнитуры обозначениями: хром матовый (CS), хром глянцевый (CR), латунь матовая (OS), латунь глянцевая (OL), золото (OZ), латунь патинированная (PM), латунь патинированная (PM), бронза состаренная (AN), олово матовое (TM).

Все перечисленные эффекты обработки входят в стоимость накладки, за исключением покрытия драгоценными металлами (золотом или серебром).

ISEO SMART представляет собой цилиндровый электромоторный замок с защёлкой и приводом вертикальных тяг.

Замок устанавливается в стальные двери в качестве основного нижнего замка, как правило, с нажимной ручкой изнутри и неподвижной ручкой снаружи. В зависимости от модели замка (с антипаникой или без) используются разные способы выхода. Для замков с антипаникой изнутри возможен выход без использования ключей или электросигнала - обычным нажатием на ручку, которая убирает защёлку внутрь корпуса замка. Для доступа снаружи требуется активировать систему управления электронным компонентом замка (приложить электронный ключ или карту, набрать код на клавиатуре, нажать на кнопку пульта или отсканировать палец). В случае проблем с электричеством замок также может быть открыт механическим ключом.

Специалисты компании БАСТИОН рекомендуют данный замок для установки во входные двери в квартиры, дома и коттеджи. Такое решение позволит всегда держать внешнюю дверь закрытой, не затрачивая для этого дополнительных усилий.

При установке в стальную дверь БАСТИОН для обеспечения взломостойкости и комфорта использования замка рекомендуются следующие комплектующие:

• цилиндровый механизм;
• броненакладка Mottura Top Defender или Disec;
• марганцевая пластина Mottura 94053;
• один или два девиатора Mottura 96086;
• нажимные ручки изнутри, неподвижные ручки снаружи.
• биометрическая система управления электронным компонентом замка.

Во всех фирменных конструкциях также рекомендуется для увеличения взломостойкости защищать замковую группу (данный комплект вместе с вторым основным замком) по всей высоте от края до первого ребра жёсткости бронированной сталью Ц85 толщиной 6,6 мм. Такая мера обеспечивает адекватную защиту при попытках сверления в критичные места замка и полностью защищает от вскрытия ручным инструментом.

Данные позиции выбираются и оплачиваются отдельно.

В состав замка ISEO SMART при установке в двери БАСТИОН включены помимо самого корпуса:

• приемник блю-туз сигнала скрытой установки + монтажный бокс к нему или кодонаборная клавиатура, оба устройства совмещены со считывателем карт;
• комплект мастер-карт;
• батарейный отсек
• вынесенная на петлевую сторону контактная группа.

По желанию клиента замок поставляется в варианте "антипаника".

Для входных дверей в частные дома и квартиры, когда незаметность для окружающих, высокий уровень вандалостойкости, устойчивость к атмосферным явлениям и загрязнениям являются решающими факторами, рекомендуется к установке автономная система открывания двери по отпечатку пальца «ekey homе integra», производимая компанией ekey biometric systems GmbH. Комплектность и стоимость системы зависит от выбранного типа сканера, блока управления и блока питания.

Система «ekey homе integra BT» способна управлять замками различных типов: электрозащелками, электромагнитными, электромеханическими и электромоторными замками различных производителей.

Открытие производится по отпечатку пальца или с помощью мобильного ПО защищенного паролем, администрирование - через мобильное ПО или с помощью стандартного блока управления на торце двери (регистрация и идентификация до 99 пользователей).

С помощью приложения для смартфона Вы можете легкого создавать и удалять пользователей, записывать и стирать шаблоны в память сканера, управлять разрешениями для пользователей, добавлять фотографии, менять яркость светодиодов, дистанционно открывать дверь и делать это удобно и легко на экране своего телефона.

В комплект входит:

• влагозащитный сканер ekey home integra FS IN 2.0 BT с Bluetooth – передатчиком
• блок управления на одно реле для подачи сигнала на любой установленный в двери элекрозамок (встроенный в формате micro или стандартный с выводом дублирующей системы управления в торец двери)
• декоративная накладка трех возможных цветов: нержавеющая сталь, золото, белый;
• кабель-переход;
• обычный блок питания;
• все необходимые кабели;
• стандартная кнопка для выхода изнутри помещения;

Возможные изменения / дополнения комплектности:

1) Замена блока управления на блок с 2 реле (+240 евро)

2) Замена обычного блока питания на блок бесперебойного питания (+490 евро)

3) Вывод проводов для обеспечения возможности подачи питания на сканер и электрозамок в случае выхода из строя основной системы электроснабжения (+140 евро)

Врезной магнитный геркон для последующего подключения сигнализации и системы "умного дома". Подаёт сигнал на подключенное устройство при открывании двери (при разъединении створки и рамы). Корпус пластиковый круглый, цвет чёрный. Стоимость с учетом монтажа и вывода проводов из рамы, но без учёта последующего подключения.

Эмаль воздушной сушки категории "Премиум" позволяет получить структурную поверхность типа "эффект камня" нужного цвета. Применяется исключительно для дверных блоков, устанавливаемых во внутренних отапливаемых помещениях.

Окраска эмалями воздушной сушки является идеальным решением для технологически сложных изделий, а также в случаях, когда значительные габаритные размеры не позволяют разместить изделие в порошковой камере. В ряде интерьеров такая окраска более предпочтительна по соображениям дизайна. Широкая цветовая гамма и палитра различных текстур позволяет подобрать оптимальное решение практически во всех ситуациях.

Финишная окраска наносится на торцы створки, петли и раму дверного блока. Остальные поверхности окрашиваются только грунтом с антикоррозийными целями.

Технология окраски:

• шпатлевка;
• грунтовка;
• эмаль KRYLON или Stone Creation как финишное покрытие или как основа;
• универсальная автомобильная эмаль (если нужен цвет по RAL) или лак (если нет слоя эмали).

Окраска эмалями воздушной сушки имеет свои достоинства:

• возможна окраска очень тяжёлых или крупногабаритных изделий, окраска которых порошком невозможна из-за превышения размеров покрасочной камеры или допустимого для подъёмного механизма веса;
• возможна окраска сложных изделий с большим количеством сварных соединений;
• возможно идеальное выведение мест технологической стыковки металлопроката;
• возможно идеальное восстановление повреждённого в процессе монтажа или эксплуатации покрытия.

Относительные недостатки по сравнению с порошковой окраской:

• область защелки на раме сотрется быстрее, чем у рамы, окрашенной порошком;
• уплотнитель требуется дополнительно фиксировать на клей (стандартной клеевой основы недостаточно для структурной поверхности).

На наружную и внутреннюю поверхность створки рекомендуется установка декоративных панелей, т.к. облицовка из МДФ или массива существенно улучшает звукоизоляционные свойства двери. Однако если того требуют соображения дизайна или режим будущей эксплуатации двери, для окраски плоскости снаружи и/или изнутри может быть применена окраска с эффектом камня данной категории (окраска плоскости двери оплачивается дополнительно).

Возможна окраска по карте RAL или применение многоцветных текстурных решений от производителей Rust Oleum (серия Stone Creation) и Krylon (серия Natural Stone Textured Finish).

Цена указана для трехконтурных конструкций любого веса (Бастион-5, Бастион-6).

Подробнее

Демонтаж деревянного дверного блока с вывозом крупного мусора без сохранения дверной коробки, наличников и т.д.

Цена указана для стандартного по весу и размерам дверного блока при площади дверного проема до 2,12 кв.м, при больших площадях используется коэффициент. Стоимость демонтажа нестандартных дверных блоков, а также блоков производства БАСТИОН определяется по месту в зависимости от характеристик изделия.

Монтаж конструкции категории БАСТИОН-3 с помощью стальных штырей (арматура 16 мм), через внутренний расширитель рамы и/или ответные части замков и противосъёмных засовов. Точное количество штырей крепления, глубина забуривания и их расположение определяются весом конструкции и материалом стены.

Цена указана для площади дверного проёма до 2,12 кв.м, при больших площадях используется коэффициент.

В стоимость включено: выпил четверти с наружной стороны под утапливание упорного наличника, запенивание зазоров "рама-стена" пенополиуретановым герметиком. При модификации конструкции (для противопожарных, пулестойких и иных дверей со специальными свойствами) стоимость монтажа возрастает исходя из веса конструкции.

Для тяжелых изделий (при весе одного элемента от 200кг до 300кг) стоимость монтажа не включает в себя услуги по разгрузке изделий и доставке его до лифта/квартиры. Компания БАСТИОН приглашает для таких работ профессиональных грузчиков.

Необходимость в услугах грузчиков возникает для изделий уровня БАСТИОН-1 и БАСТИОН-2.

На сайте указана минимальная стоимость, она же обычно фигурирует в первичной спецификации изделия. Окончательная цифра уточняется после выезда инженера на объект и зависит от веса, габаритов изделия, а также расположения места монтажа относительно места разгрузки (количестве ступенек и метром по прямой на пути проноса, а также связанных с характером помещения и состоянием ремонта дополнительных сложностей).

Указана стоимость выезда бригады грузчиков в пределах МКАД. При выезде за МКАД дополнительно оплачивается аренда микроавтобуса.

В стоимость включено:

• любой рисунок филенки, тонированный по образцу каталога БАСТИОН при условии что рисунок состоит не более чем из трех прямоугольных филенок. Для более сложных рисунков применяется повышающий коэффициент.
• обычная (неуличная) лакировка.

Если панель устанавливается на входную дверь, контактирующую с атомосферой, необходимо дополнительно заказывать уличную лакировку.

Цена указана за 1 кв.м. проёма, в который монтируется дверной блок.

Минимальный коэффициент для расчёта стоимости одной панели по площади равен 1,5 (это важно учитывать при расчёте облицовки доборов). Коэффициент для двустворчатых дверей составляет 1.3

Наличник декоративный стандартного сечения из массива дуба толщиной 18 мм, для обрамления прямоугольной рамы с трёх сторон.

Декорирование: тонировка по каталогу цветов БАСТИОН.

Стыковка: под 45 или 90 град.

Стандартная ширина - до 100 мм. Стоимость указана для площади проема до 2,12 кв.м. При больших габаритах по проёму используется коэффициент, при увеличении толщины – доплата из расчёта дополнительный 1 см ширины + 10% стоимости.

Рекомендуется для дверных блоков, створки которых облицованы панелями из массива дуба или МДФ шпонированного.

Цена указана для стандартной декоративной обработки (тонирование в цвет по каталогу БАСТИОН + обычная лакировка). Для расчёта стоимости при специальных эффектах (окраска с сохранением текстуры, патинированние, закрытие под и т.д.) используются соответствующие коэффициенты.

В стоимость включено:

• любой рисунок филенки, в т.ч. арочные филенки, по нашим эскизам или рисунку Заказчика, крашеной по RAL;
• обычная (неуличная) лакировка.

Если панель устанавливается на входную дверь, контактирующую с атомосферой, необходимо дополнительно заказывать уличную лакировку.

Цена указана за 1 кв.м. проёма, в который монтируется дверной блок.

Минимальный коэффициент для расчёта стоимости одной панели по площади равен 1,5 (это важно учитывать при расчёте облицовки доборов и двустворчатых дверей).

Комплект:

• боковые откосы из массива дуба толщиной 18 мм;
• наличники из из массива дуба.

Стыковка наличников: 45 или 90 град.

Рекомендуется для дверных блоков, створки который изнутри облицованы панелями их массива дуба, в качестве нижнего замка с защёлкой используется замок системы антипаника, засов отсутствует или специально отнесен от замкового края створки (при увеличении толщины откосов пользоваться классической вертушкой крайне неудобно). Без всяких ограничений применяется для двустворчатых дверей.

При необходимости дополнительно оплачивается порог, возможный материал порога – массив дуба, латунь или нержавейка

Указана минимальная стоимость за комплект для стандартного дверного блока (ширина наличника до 100 мм, общая глубина стены до 190 мм, площадь проёма до 2,12 кв.м.).

Для расчёта стоимости при специальных эффектах (патинированние, уличная лакировка и т.д.) используются соответствующие коэффициенты.

При увеличении площади дверного блока используется коэффициент по площади, при увеличении глубины откосов отдельно производится доплата за дополнительный размер расширителя по расценкам для панелей соответствующего вида. При увеличении ширины – доплата из расчёта дополнительный 1 см ширины + 10% стоимости к стоимости по расценкам на наличник из соотв материала. Для более простого расчета стоимости при нескольких нестандартных параметрах рекомендуется отдельно выбирать наличники, облицовку откосов и порожек.

В ряде интерьеров ровный прямой классический наличник смотрится слишком строго и необходимы меры по его дополнительному декорированию. Одним из недорогих способов является добавление фрезеровки (обычно на вертикальные сегменты наличника). Фрезеровка особенно хорошо смотрится при окраске или тонировке с патинированием.

Основа (стандартный наличник) оплачивается по базовым расценкам с учетом его ширины и размеров проема. Указана дополнительная стоимость при добавлении к стандартному наличнику тройной фрезы. Эта позиция является фиксированной и от площади уже не зависит.

Капитель "Классика" подразумевает два уровня и устанавливается вместо верхнего сегмента классического наличника со стороны петель или со стороны порога и придает оформлению дверного блока более монументальный вид. Возможно проектирование одноуровневой капители и её установка выше стандартного наличника, обычно с целью визуального подъема потолка.

Декоративный порожек для декорирования стального порога на раме дверного блока. Изготавливается из того же материала, что облицовочная панель (массив дуба, МДФ ламинированный или крашеный) или из нержавейщей стали.

Если панель выполнена из крашеного МДФ, порожек по желанию Заказчика может быть все равно выполнен из массива дуба: преимуществом такого решения является бОльшая механическая прочность, недостатком - визуальное отличие порога от панели ввиду наличия фактуры древесины на пороге.

Состоит их двух деталей: подставочной доски и клюва. Изготавливается в размер. Назначение – закрыть стальную часть порога и стыковки порога рамы с полом.

Цена для стандартной конфигурации порога для дверей шириной до 1 метра при обычной лакировке. Для расчёта стоимости при специальных эффектах (окраска с сохранением текстуры, патинированние, закрытие под и т.д.) используются соответствующие коэффициенты.

При двухэтапном выполнении работ данная услуга необходима единократно или дважды

1) Обязательно в случае если изделие монтируется силами БАСТИОН. Если изделие отгружается самовывозом, производится только по требованию клиента.

2) В случае если облицовка рамы монтируется позднее основного изделия требуется повторный выезд. Для правильного изготовления облицовки рамы необходимо определить точную конфигурацию наличников, глубину откосов, размерность порога. Произвести эти замеры при монтаже основной двери невозможно так как чаще всего требуются промежуточные работы строителей. Кроме того, функции монтажа и замера/проектирования выполняются разными специалистами компании.

Прим: аналогичный тариф применяется, если по независящим от БАСТИОН причинам требуется выезд инженера для консультирования строителей, объяснения состава заказа, обсуждения технических и иных характеристик с различными представителями Заказчика, осмотра ранее установленного изделия с целями ремонта/апгрейта и т.д.

Указана стоимость выезда бригады специалистов (минимум два человека) в пределах МКАД для проведения любых работ по месту, в том числе: монтажа изделий, ремонта и апгрейта изделий, замены замков/цилиндров, перекодировки, профилактики, прочих работ.

Стоимость замененных комплектующих оплачивается отдельно. Непосредственно монтаж изделий (дверей, сейфов) оплачивается отдельно. Доплата при выезде за пределы МКАД производится по действующему тарифу.

Указана стоимость монтажа одной панели со стороны петель в случае, если применяется скрытый крепеж на мебельных подвесах. Монтаж мебельных подвесов осуществляется на тыльную сторону панели, на створке в соответствующих местах устанавливаются винты, панель "одевается" сверху вниз при открытой створке. Вся фурнитура при установке снимается, в области петель в панели делается технологический паз, который впоследствии закрывается декоративными "заглушками" - специальными элементами сложной формы.

Крепеж является полностью невидимым, при этом сохраняется возможность аккуратного демонтажа панели при необходимости. В стоимость включены заглушки на петли, необходимые для скрытого монтажа со стороны петель.

В случае, если панель изготавливается силами сторонних производителей по инициативе Заказчика, производитель панели должен выполнить фрезеровку под мебельные навесы и изготовить заглушки по чертежам, которые готовят специалисты БАСТИОН в составе услуги "Техническое задание на изготовление панели". Услуга оплачивается отдельно.

Если монтаж производится в рамках второго этапа (позднее монтажа самой двери), выезд на объект для производства работ оплачивается отдельно.

Указана стоимость монтажа одной панели со стороны порога в случае, если применяется скрытый крепеж на мебельных подвесах. Монтаж мебельных подвесов осуществляется на тыльную сторону панели, на створке в соответствующих местах устанавливаются винты, панель "одевается" сверху вниз при открытой створке. Вся фурнитура при установке снимается.

Крепеж является полностью невидимым, при этом сохраняется возможность аккуратного демонтажа панели при необходимости.

В случае, если панель изготавливается силами сторонних производителей по инициативе Заказчика, производитель панели должен выполнить фрезеровку под мебельные навесы по чертежам, которые готовят специалисты БАСТИОН в составе услуги "Техническое задание на изготовление панели". Услуга оплачивается отдельно.

Если монтаж производится в рамках второго этапа (позднее монтажа самой двери), выезд на объект для производства работ оплачивается отдельно.
