Аварийный люк "Уран" для комнаты спасения БАСТИОН-7

Наружный защитный контур представляет собой два листа по 5 мм, пространство между которыми в девять слоев армировано арматурой диаметром 10 мм и заполнено высокопрочным бетоном М800. Добавлено сквозное армирование в перпендикулярной к поверхности створки плоскости, обеспечивающее повышенные защитные свойства наружного контура.

Назначение

В качестве сейфовой двери – рекомендованное решение для установки в специализированные помещения, в которых в большом объёме хранятся денежные средства, золото, драгоценности, антиквариат и другие высоколиквидные дорогостоящие предметы.

Общие сведения

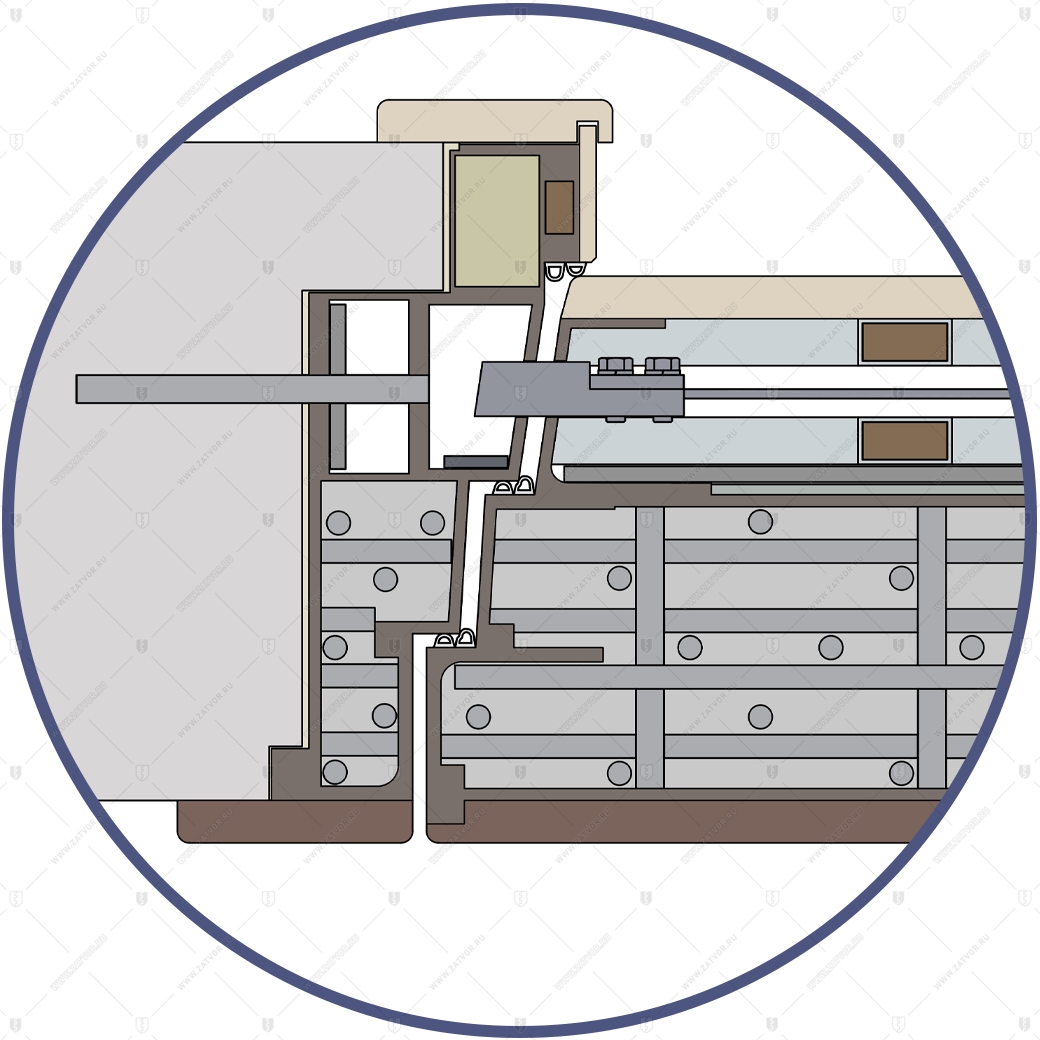

• Толщина створки в металле 205 мм;
• Три контура уплотнителей из EPDM-резины;
• Притвор на створке толщиной 130 мм;
• Наличник в составе рамы 21 мм, при монтаже утапливается в стену;
• Два уровня рёбер жесткости замкнутого сечения с заполнением МДФ или Paroc.

Защитные свойства и материалы

• Взломостойкость: класс защиты VII (седьмой) по ГОСТ 51113;
• Защитный слой по всей плоскости: сталь 5 мм + 120 мм высокопрочного армированного бетона марки М800 (9 слоев арматуры А500 Ø10 мм) + сталь 5 мм;
• Перпендикулярное армирование защитного слоя с шагом 120 мм;
• Защита всей плоскости створки сталью 42ХСНМА толщиной 6,6 мм (не включена в стоимость, т.к. цена определяется исходя из размера защищаемой зоны*);
• Защита засовов в раме нержавеющей жароупорной сталью AISI 310 толщиной 5 мм;
• Защита торцов рамы стальными профилями, заполненными высокопрочным армированным бетоном марки М800.

Возможные модификации

• Пулестойкое исполнение: классы защиты BR4 - BR6 по ГОСТ 51112;
• Противопожарное дымогазонепроницаемое исполнение: предел огнестойкости EIS60 по ГОСТ 53307 и 53303.

*Варианты размеров защищаемой зоны

• на всю плоскость створки;
• на всю площадь дверного блока включая раму.

Фирменные петли производства Mauer с расчетной нагрузкой до 1000 кг (нижняя петля имеет подшипник скольжения и регулировочный винт).

Петли производства Mauer имеют специальную площадку для усиленной приварки к плоскости. Идеальная точность при изготовлении петель обеспечивает высокую соосность и, как следствие, - легкость открывания створки. В процессе эксплуатации не проявляется выработка материала петли, т.к. внутренняя часть каждой петли усилена каленой втулкой.

Изначально петли имеют стальной цвет и в большинстве случае окрашиваются вместе с рамой и створкой в порошковой камере. Для дверей наружного открывания располагаются снаружи, для дверей внутреннего открывания - видимы изнутри помещения.

Данный комплект рекомендуется для входных и сейфовых дверей категории "БАСТИОН-4", а также для бетонированных сейфовых дверей категорий от "БАСТИОН-5" до "БАСТИОН-8".

Расширитель двухконтурных рам изготавливается из набора профильных труб нужного размера, при этом организуется притвор из квадрата 16 и вся конструкция изнутри проема обшивается листом х/к толщиной 2 мм. Расширитель служит для увеличения глубины двухконтурных рам относительно стандартного размера в 190мм до размера, соответствующего толщине стены с учетом зазора на штукатурку.

Цена указана для площади 2,12 кв.м. за каждый дополнительный 1 мм глубины и включает в себя оплату за сам расширитель, его окраску и дополнительный вес рамы.

Данная позиция не является обязательной - в проемы большой толщины может быть установлена и стандартная рама. Но в большинстве случаев БАСТИОН рекомендует добавлять эту позицию в спецификацию, т.к. она обеспечивает три преимущества:

• увеличивает общую жёсткость конструкции;
• позволяет организовать охват стены с двух сторон: снаружи и изнутри (дополнительно необходима позиция "обвязка" или "составная рама");
• делает более удобным и экономичным монтаж облицовки (откосов) на внутреннюю часть рамы.

Широко распространенное мнение о том, что стальные двери внутреннего отрывания существенно слабее своих аналогов наружного открывания, в целом не соответствует действительности. Серьёзные конструкции уровня БАСТИОН-1 и выше при внутреннем исполнении имеют ряд преимуществ, среди которых основное – это защита стыка «створка/ рама» всей глубиной рамы, которая в обязательном порядке равна толщине стены (это, в свою очередь, необходимо для монтажа наружного защитного наличника, т.к. рама вставляется в проем снаружи во- внутрь).

Единственный серьёзный аргумент – снижение устойчивости к такому способу взлома как продавливание полотна вовнутрь. Действительно, такого элемента как наружный защитный притвор на створке конструктивно для внутренних дверей исполнить невозможно, но этот недостаток можно достаточно просто компенсировать расширенной системой засовов. В случае дверей внутреннего открывания количество и диаметр засовов играют важнейшую роль, кроме того, необходима повышенная жёсткость рамы и особенно полотна, поэтому для внутренних дверей рекомендуется основываться на конструкциях серии БАСТИОН-1 и выше.

Стоимость дверных блоков внутреннего открывания рассчитывается на основе стоимости конструкции выбранной категории с учетом повышающего коэффициента, указанного в процентах.

Важно отметить, что изготовление просто противопожарной двери не является сложной инженерной задачей, такие двери производят десятки компаний. Реальные технические сложности начинаются, когда к дверному блоку одновременно предъявляются требования по стойкости к термическим воздействиям и устойчивости к силовому взлому. Проблема связана с тем, что основные меры, направленные на повышение взломостойкости изделия, в частности, активное использование полнотелого проката и наличие многочисленных рёбер жёсткости в створке, ухудшает стойкость изделий к нагреванию, т.к. металл является прекрасным проводником тепла.

В этой связи, кроме применения специальных материалов, в конструкции БАСТИОН при разработке взломопожаростойких модификаций стальных дверей, были внесены конструктивные изменения. В частности, именно для таких конструкций была разработана комбинированная двухуровневая система рёбер жёсткости, при которой между наружной и внутренней решёткой рёбер остаётся небольшое расстояние, выполняющее функции терморазрыва. Рама защитной пожаростойкой двери имеет большую ширину за счёт дополнительной защиты конструкции от нагрева с торцевой стороны. Также был разработан специальный способ крепежа внутреннего СМЛ-листа, обеспечивающий максимальную изолированность замков от возможного нагрева изнутри, при том, что лист СМЛ остается съёмным, что необходимо для профилактики и ремонта стальной противопожарной двери.

Для обеспечения пожаростойких свойств при изготовлении изделий используется два специфичных материала: плиты СМЛ и лента ЛПУ.

Стекломагнезитовый лист (СМЛ) - это листовой отделочный материал, армированный базальтовой сеткой. СМЛ отличается стойкостью к длительному воздействию высоких температур и открытого огня. Даже при толщине всего 6 мм, СМЛ способен противостоять огню в течение 120 минут и при этом выдерживать температуру до 1200˚С. Также магнезит достаточно легко противостоит морозам и выдерживает более 50 циклов заморозки и нагрева.

Лента термоуплотнительная (ЛТУ) предназначена для повышения огнестойкости противопожарных дверей, ворот, сейфов и других изделий. При воздействии температур свыше 150 °С образуется прочный слой пены, который заполняет зазоры между створкой и рамой и таким образом препятствует проникновению горячих газов, языков пламени и дыма. Коэффициент увеличения объёма материала ленты составляет не менее 5.

Компания БАСТИОН в силу своей ориентации на выпуск взломостойких противопожарных дверей, решает проблему защиты замковой системы от нагрева с помощью конструкции самой двери. В отличие от массовых дешёвых противопожарных дверей, конструкции БАСТИОН имеют значительную толщину створки (в разных моделях не менее 85, 112, 122, 135 мм), при этом не менее 24 мм из этой толщины занимают плиты СМЛ, обеспечивающие по всей плоскости (включая область замков) необходимый уровень защиты от нагрева. При таком подходе в противопожарную защитную дверь могут быть установлены серьёзные взломостойкие замки со всеми необходимыми защитными элементами.

Специальная вставка на всю плоскость створки и рамы из стали 42XCHMA (торговое название Ц85) толщиной 6,6мм.

Подробная информация о классах пулестойкости в соответствии с российскими, европейскими и американскими стандартами представлена в таблице.

Режим термообработки защитной вставки создает значительные сложности при попытках рассверливания, что, помимо пулестойких свойств изделия, обеспечивает серьезную защиту замковых механизмов от такого способа взлома, а также полностью исключает возможность вскрытия двери ручным инструментом типа килечного ножа или ножниц по металлу.

Цена указана за 1 кв.м. При расчёте используется площадь проёма, т.к. пулестойкие свойства стального дверного блока обеспечиваются как по плоскости створки, так и в областях стыковки створка-рама и непосредственно в зоне рамы. Минимальный коэффициент площади при включении данной опции в состав дверного блока составляет 2.12 кв.м.

Стальной лист, монтируется изнутри створки 3 мм при отсутствии облицовочной панели.

Возможно два варианта монтажа:

• неразборный вариант - монтаж на сварке, возможен только при установке замков без вертикальных тяг;
• разборный вариант - на заклепках/винтах (рекомендуется).

Монтаж при наличии облицовочной панели изнутри также возможен, однако функционально необходимость в этом возникает только в том случае, если требуется дополнительная защита от выхода злоумышленника через конкретную дверь. Но в этом случае БАСТИОН предлагает более технологичные способы двусторонней защиты замков.

Важно отметить, что необходимая жёсткость створки обеспечивается за счёт разветвлённой системы ребер жёсткости, лист же эту жёсткость почти не изменяет, добавляя нефункциональный вес и ухудшая ремонтнопригодность и внешний вид полотна.

Цена указана для площади дверного проёма до 2,12 кв.м, при больших площадях используется коэффициент.

Система построена на основе группировки точеных ригелей диаметром 23 мм, изготовленных из нержавеющей стали. Ригели собраны на так называемые "гребенки", к которым присоединены тяги, управляемые с помощью центрального механизма, который воздействует на распределители.

При воздействии на поворотное устройство (штурвал или ручку) система запирает дверь в трех или четырех направлениях, в зависимости от остальной замковой системы. Общее количество гребенок обычно составляет 6 штук.

При установке в стальную дверь БАСТИОН система дополнительно комплектуется следующими позициями:

• центральный механизм разведения тяг и распределители (разводная система Mauer 84012);
• поворотное устройство.

Данные позиции выбираются и оплачиваются отдельно.

Фирменная разводная система (ригельная сборка) производcтва немецкого концерна Mauer.

Предназначена для приведения в действие группы засовов. Максимальное количество направлений выдвижения ригелей - четыре.

Приведение в действие возможно от любого поворотного механизма: штурвала, поворотной, поворотно-нажимной или обычной нажимной ручки.

Угол поворота устройства при максимальном выдвижении ригелей относительно открытого состояния составляет 90 град. Ход ригельных тяг 30 мм.

Предусмотрено штатное место для крепления одного сейфового замка-блокиратора любого типа. При выборе большинства электронных кодовых замков ограничений на выбор поворотного устройства нет, эти блокираторы обычно устанавливаются на центральное штатное место. При установке на штатные места ключевых или комбинационных замков, возникают ограничения на размер поворотного устройства (удаление ключевины/оси замка от оси поворота составляет 100 мм).

В компании БАСТИОН разработаны технологии монтажа блокираторов любых типов на произвольном удалении от оси штурвала, таким образом появляется возможность еще на стадии проектирования гармонично вписать элементы запирания сейфовых систем в требуемый рисунок на облицовочных панелях.

Помповая ручка предназачена для управления следующими устройствами:

• двусторонним засовом Mottura 34.327;
• трехсторонним засовом Mottura 34.337;
• двусторонним засовом Mottura 96.750;
• ригельной сборкой Mauer 84011;
• ригельной сборкой Mauer 84012;
• ригельной сборкой Mauer 84081;
• ригельной сборкой Mauer 84082;
  а также любыми другими механизмами с аналогичным принципом действия.

Поворот осуществляется после нажатия, угол поворота 180 град. Фиксация только в базовом положении, что является гарантией случайного закрытия засова при отсутствии людей внутри помещения.

Цветовая гамма: хром матовый (CS), хром глянцевый (CR), латунь глянцевая (OL), бронза матовая (BM). Пластиковая накладка с надписью Mottura.

Диаметр основания: 58 мм. Диаметр ручки: 66 мм. Максимальный вылет от поверхности: 50 мм.

Блокиратор внутренний для фиксации ригельной системы запирания в нужном положении представляет собой задвижку ЗдВк-2460 или аналогичную, которая устанавливается внутри дверной створки, при этом ригель задвижки выходит не в торец полотна, а остается внутри, блокируя движение тяг ригельной системы. Обычно данное решение применяется с двумя целями:

1. Заблокировать наружную систему запирания в состоянии "открыто". Это необходимо для того, чтобы предотвратить случайное или умышленное запирание человека, находящегося внутри защищаемого помещения,  на наружную сейфовую систему.
2. Заблокировать внутреннюю систему запирания в состоянии "закрыто". Это рекомендованная мера для бункеров и комнат спасения, которые спроектированы для того, чтобы внутри можно было надежно запереться в случае опасности. Само запирание обычно многостороннее и осуществляется от штурвала, засов-блокиратор по сути фиксирует систему в закрытом положении, чтобы не допустить её случайного открытия детьми или в состоянии паники.

Для управления засовом-блокиратором могут использоваться любые поворотные механизмы: помповые ручки, штурвалы, вертушки. Они выбираются и оплачиваются отдельно

Поворотный четырёхлепестковый штурвал 4л-К-316 изготавливается из латуни или алюминия и имеет гнутое внешнее кольцо, в которое по резьбе вкручены четыре спицы-лепестка.

Исходя из используемого материала (алюминий или латунь) возможны четыре базовых цвета:

• хром матовый (CS);
• хром глянцевый (CR);
• латунь матовая (OS);
• латунь глянцевая (OL).

При необходимости штурвал может быть покрыт специальной эмалью в цвет остальной фурнитуры, в том числе с эффектом патинирования. В результате могут быть получены популярные у итальянский производителей фурнитуры цвета, такие как:

• латунь патинированная (PM);
• олово матовое (TM);
• бронза темная матовая (BM);
• серебро древнее (AA).

В качестве образца цвета может выступать любой цвет по палитре RAL, также за дополнительную плату возможно покрытие настоящим золотом (цвет OZ).

Штурвал предназначен для управления следующими устройствами:

• двусторонним засовом Mottura 34.327;
• трехсторонним засовом Mottura 34.337;
• двусторонним засовом Mottura 96.750;
• ригельной сборкой Mauer 84011;
• ригельной сборкой Mauer 84012;
• ригельной сборкой Mauer 84081;
• ригельной сборкой Mauer 84082;
  а также любыми другими механизмами с аналогичным принципом действия.

Фиксация системы в положении открыто или закрыто в механизме самого штурвала отсутствует, поэтому при использовании с ригельными сборками необходимо обеспечивать фиксацию с помощью замков-блокираторов или засовов.

Вылет относительно поверхности створки, размер и количество лепестков определяются требованиями Заказчика. На фото внешний диаметр штурвала 316 мм, диаметр кольца 30 мм, диаметр лепестка 16 мм, длина лепестка 91 мм, диаметр центральной части 80 мм.

Материал, способ обработки, покрытие и размер могут влиять на цену. Указана стоимость образца в одном из базовых цветов с приведенными выше характеристиками.

Врезной магнитный геркон для последующего подключения сигнализации и системы "умного дома". Подаёт сигнал на подключенное устройство при открывании двери (при разъединении створки и рамы). Корпус пластиковый круглый, цвет чёрный. Стоимость с учетом монтажа и вывода проводов из рамы, но без учёта последующего подключения.

Эмаль воздушной сушки категории "Премиум" позволяет получить структурную поверхность типа "эффект камня" нужного цвета. Применяется исключительно для дверных блоков, устанавливаемых во внутренних отапливаемых помещениях.

Окраска эмалями воздушной сушки является идеальным решением для технологически сложных изделий, а также в случаях, когда значительные габаритные размеры не позволяют разместить изделие в порошковой камере. В ряде интерьеров такая окраска более предпочтительна по соображениям дизайна. Широкая цветовая гамма и палитра различных текстур позволяет подобрать оптимальное решение практически во всех ситуациях.

Финишная окраска наносится на торцы створки, петли и раму дверного блока. Остальные поверхности окрашиваются только грунтом с антикоррозийными целями.

Технология окраски:

• шпатлевка;
• грунтовка;
• эмаль KRYLON или Stone Creation как финишное покрытие или как основа;
• универсальная автомобильная эмаль (если нужен цвет по RAL) или лак (если нет слоя эмали).

Окраска эмалями воздушной сушки имеет свои достоинства:

• возможна окраска очень тяжёлых или крупногабаритных изделий, окраска которых порошком невозможна из-за превышения размеров покрасочной камеры или допустимого для подъёмного механизма веса;
• возможна окраска сложных изделий с большим количеством сварных соединений;
• возможно идеальное выведение мест технологической стыковки металлопроката;
• возможно идеальное восстановление повреждённого в процессе монтажа или эксплуатации покрытия.

Относительные недостатки по сравнению с порошковой окраской:

• область защелки на раме сотрется быстрее, чем у рамы, окрашенной порошком;
• уплотнитель требуется дополнительно фиксировать на клей (стандартной клеевой основы недостаточно для структурной поверхности).

На наружную и внутреннюю поверхность створки рекомендуется установка декоративных панелей, т.к. облицовка из МДФ или массива существенно улучшает звукоизоляционные свойства двери. Однако если того требуют соображения дизайна или режим будущей эксплуатации двери, для окраски плоскости снаружи и/или изнутри может быть применена окраска с эффектом камня данной категории (окраска плоскости двери оплачивается дополнительно).

Возможна окраска по карте RAL или применение многоцветных текстурных решений от производителей Rust Oleum (серия Stone Creation) и Krylon (серия Natural Stone Textured Finish).

Цена указана для четырехокнтурных конструкций любого веса (Бастион-7).

Подробнее

Корунд относится к категории жидких теплоизоляционных материалов, предназначенных для нанесения на металлические, пластиковые и иные поверхности. Каждый нанесенный слой должен быть не менее 0,3 и не толще 0,5 мм. Более толстый слой ухудшает свойства термоизоляции, образовывая влагонепроницаемую пленку, которая препятствует полному испарению влаги и полимеризации теплоизолятора. Каждый последующий слой наносится не ранее, чем через сутки после полного высыхания предыдущего слоя.

Корунд - это теплоизоляция, которая обладает множеством преимуществ:

• хорошо хранит тепло - 1мм такой краски по способности сберегать тепло сравнивается с 5см утеплителя рулонного типа;
• фасад будет защищен от различных разрушений из-за воздействий агрессивных факторов окружающей среды;
• утеплительный слой отличается легкостью, не требуется дополнительных удерживающих конструкций;
• отсутствуют швы, благодаря чему не будет мест холода;
• долговечность - достаточно только один раз нанести продукт и долгое время не придется заменять такую прослойку;
• можно использовать в качестве отделочного материала, в такую краску добавляют специальные компоненты из группы пигментов, так что она используется и как покрытие декоративного назначения.

Компания БАСТИОН использует этот материал с аналогичными целями по его прямому назначению. При заказе данной опции обработке подвергается вся внутренняя плоскость дверного полотна (обратная сторона наружного листа и ребра жесткости). Помимо решения основной задачи, Корунд обеспечивает защиту от коррозии и выделения конденсата. Подходит для применения на уличных дверях (выдерживает температуру до -60 град Цельсия).

Эмаль воздушной сушки категории "Премиум" позволяет получить структурную поверхность типа "эффект камня" нужного цвета. Применяется исключительно для дверных блоков, устанавливаемых во внутренних отапливаемых помещениях.

Окраска эмалями воздушной сушки является идеальным решением для технологически сложных изделий, а также в случаях, когда значительные габаритные размеры не позволяют разместить изделие в порошковой камере. В ряде интерьеров такая окраска более предпочтительна по соображениям дизайна. Широкая цветовая гамма и палитра различных текстур позволяет подобрать оптимальное решение практически во всех ситуациях.

Финишная окраска наносится на торцы створки, петли и раму дверного блока. Остальные поверхности окрашиваются только грунтом с антикоррозийными целями.

Технология окраски:

• шпатлевка;
• грунтовка;
• эмаль KRYLON или Stone Creation как финишное покрытие или как основа;
• универсальная автомобильная эмаль (если нужен цвет по RAL) или лак (если нет слоя эмали).

Окраска эмалями воздушной сушки имеет свои достоинства:

• возможна окраска очень тяжёлых или крупногабаритных изделий, окраска которых порошком невозможна из-за превышения размеров покрасочной камеры или допустимого для подъёмного механизма веса;
• возможна окраска сложных изделий с большим количеством сварных соединений;
• возможно идеальное выведение мест технологической стыковки металлопроката;
• возможно идеальное восстановление повреждённого в процессе монтажа или эксплуатации покрытия.

Относительные недостатки по сравнению с порошковой окраской:

• область защелки на раме сотрется быстрее, чем у рамы, окрашенной порошком;
• уплотнитель требуется дополнительно фиксировать на клей (стандартной клеевой основы недостаточно для структурной поверхности).

На наружную и внутреннюю поверхность створки рекомендуется установка декоративных панелей, т.к. облицовка из МДФ или массива существенно улучшает звукоизоляционные свойства двери. Однако если того требуют соображения дизайна или режим будущей эксплуатации двери, для окраски плоскости снаружи и/или изнутри может быть применена окраска с эффектом камня данной категории (окраска плоскости двери оплачивается дополнительно).

Возможна окраска по карте RAL или применение многоцветных текстурных решений от производителей Rust Oleum (серия Stone Creation) и Krylon (серия Natural Stone Textured Finish).

Цена указана за 1 кв.м. для двухконтурных конструкций любого веса (СуперЛюкс, Бастион-1, Бастион-2, Бастион-3).

Подробнее

Монтаж конструкции категории БАСТИОН-7 с помощью стальных штырей (арматура 16 мм), через внутренний расширитель рамы и/или ответные части замков и противосъёмных засовов. Точное количество штырей крепления, глубина забуривания и их расположение определяются весом конструкции и материалом стены.

Цена указана для площади дверного проёма до 2,12 кв.м, при больших площадях используется коэффициент.

В стоимость включено: выпил четверти с наружной стороны под утапливание упорного наличника, запенивание зазоров "рама-стена" пенополиуретановым герметиком. При модификации конструкции (для противопожарных, пулестойких и иных дверей со специальными свойствами) стоимость монтажа возрастает исходя из веса конструкции.

Для тяжелых изделий (при весе дверного блока или сейфа от 300кг до 500кг) стоимость монтажа не включает в себя услуги по разгрузке изделий и доставке его до лифта/ квартиры. Компания БАСТИОН приглашает для таких работ профессиональных такелажников.

Необходимость в услугах такелажников возникает для всех изделий уровня БАСТИОН-3, а также для пулестойких и пожаростойких конструкций на базе БАСТИОН-1 и 2. При габаритных размерах больше стандартных, а также в случае сложных условия для заноса изделий, потребность в такелажниках возникает и для обычных модификация конструкций уровня БАСТИОН-1 и 2.

На сайте указана минимальная стоимость, она же обычно фигурирует в первичной спецификации изделия. Окончательная цифра уточняется после выезда инженера на объект и зависит от веса, габаритов изделия, а также расположения места монтажа относительно места разгрузки (количестве ступенек и метром по прямой на пути проноса, а также связанных с характером помещения и состоянием ремонта дополнительных сложностей).

Указана стоимость выезда бригады такелажников в пределах МКАД. При выезде за МКАД дополнительно оплачивается аренда микроавтобуса.
