Аварийный люк "Алпос" для комнаты спасения БАСТИОН-3

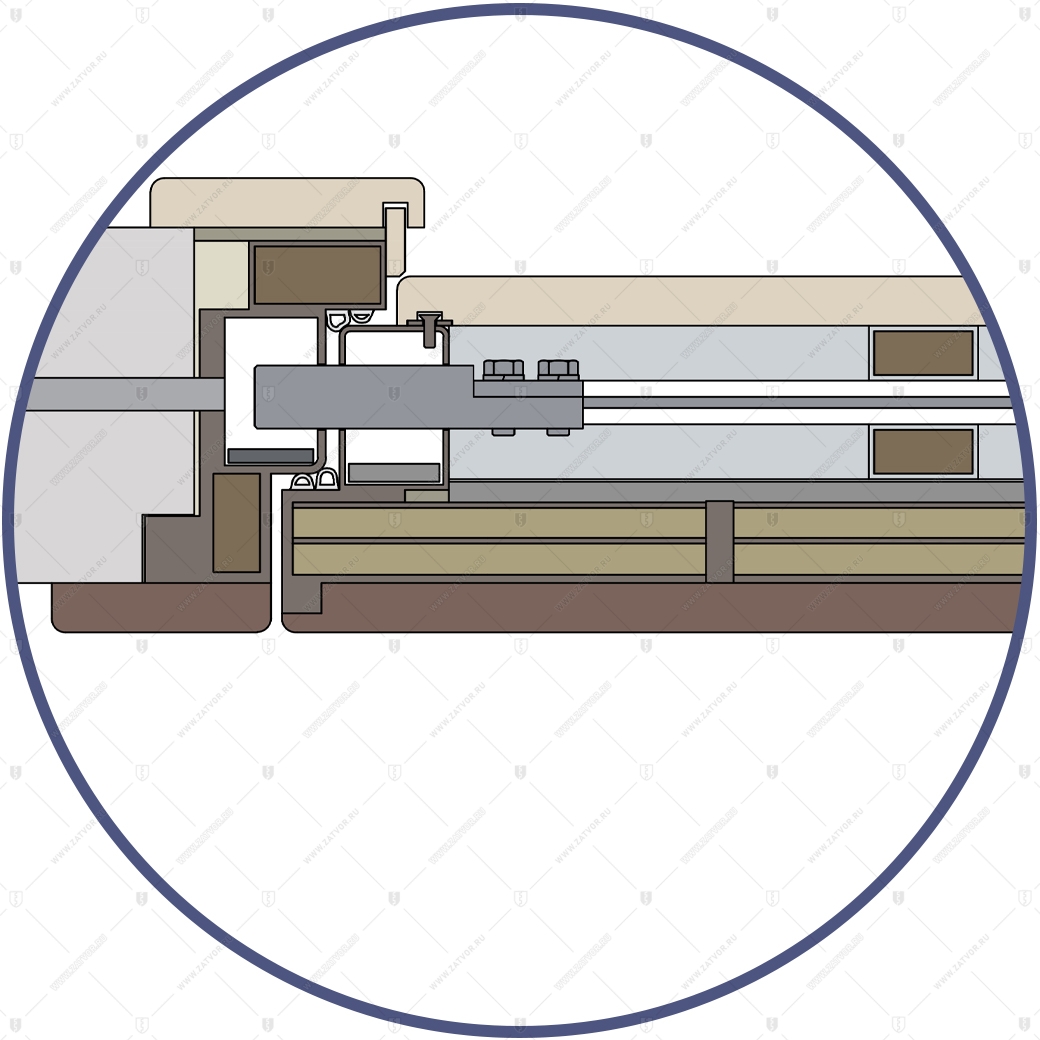

Модель БАСТИОН-3 открывает ряд фирменных сейфовых моделей и может быть установлена в небольшие домашние сейфовые и оружейные комнаты, а также в помещения комбинированного назначения. Организации могут использовать дверный блоки этой модели для комнат хранения оружия, наркотиков, кассовых помещений и других помещений, требующих повышенных мер безопасности. Конструкция имеет многослойную наружную защиту по всей плоскости, состоящую из трёх стальных листов с проваркой их насквозь шпильками с шагом 150 мм, присутствует защита нержавеющей сталью в районе засовов и двойная система ребер жесткости. Вся плоскость дверного полотна защищена бронесталью толщиной 6.6 мм.

Назначение

В качестве сейфовой двери в специальные помещения - минимально рекомендованное решение для обеспечения надлежащей безопасности.

Общие сведения

• Толщина створки в металле 95 мм;
• Два контура уплотнителей из EPDM-резины;
• Притвор на створке толщиной 34 мм;
• Наличник в составе рамы толщиной 20 мм, при монтаже утапливается в стену;
• Два уровня рёбер жесткости замкнутого сечения с заполнением МДФ или Paroc;
• Заполнение створки базальтовым утеплителем Paroc.

Защитные свойства и материалы

• Взломостойкость: класс защиты III (третий) по ГОСТ 51113;
• Защита по всей плоскости: сталь 3 мм + фанера 10 мм + сталь 2 мм + фанера 10 мм + сталь 2 мм, листы соединены шпильками с шагом не более 150 мм;
• Защита замковой зоны сталью 42ХСНМА толщиной 6,6 мм (не включена в стоимость, т.к. цена определяется исходя из размера защищаемой зоны*);
• Защита засовов в раме нержавеющей жароупорной сталью AISI 310 толщиной 5 мм.

Возможные модификации

• Пулестойкое исполнение: классы защиты BR4 - BR5 по ГОСТ 51112;
• Противопожарное дымогазонепроницаемое исполнение: предел огнестойкости EIS60 по ГОСТ 53307 и 53303.

*Варианты размеров защищаемой зоны

• только на область типовой запирающей системы для входных дверей (по всей высоте, на ширину 150мм);
• на всю плоскость створки;
• на всю площадь дверного блока включая раму.

Фирменные петли производства Mauer с расчетной нагрузкой до 450 кг в комплектации Стандарт (нижняя петля имеют подшипник скольжения, регулировочный винт и отверстие для смазки).

Петли производства Mauer имеют специальную площадку для усиленной приварки к плоскости. Идеальная точность при изготовлении петель обеспечивает высокую соосность и, как следствие, - легкость открывания створки. В процессе эксплуатации не проявляется выработка материала петли, т.к. внутренняя часть каждой петли усилена каленой втулкой.

Изначально петли имеют стальной цвет и в большинстве случае окрашиваются вместе с рамой и створкой в порошковой камере. Для дверей наружного открывания располагаются снаружи, для дверей внутреннего открывания - видимы изнутри помещения.

В стоимость входит наращивание петель с учетом толщины наружной панели.

Каленая защитная пластина сложной формы из стали 42XCHMA (торговое название Ц85) толщиной 6.6 мм для защиты разводной системы, вертикальных и горизонтальных тяг, установленных блокираторов. Применяется в случае использования типичной сейфовой системы запирания, состоящей из разводной трехсторонней или четырехсторонней усиленной ригельной группы с центральном механизмом и набора сейфовых блокираторов.

Необходимые технологические отверстия выполняются при монтаже, что позволяет использовать пластину в случае установки любого количества блокираторов.

Режим термообработки защитной вставки создает значительные сложности при попытках рассверливания, что повышает защиту замковых механизмов от такого способа взлома.

Цена указана при площади 2,12 кв.м, при превышении этого предела при расчете используется коэффициент.

Широко распространенное мнение о том, что стальные двери внутреннего отрывания существенно слабее своих аналогов наружного открывания, в целом не соответствует действительности. Серьёзные конструкции уровня БАСТИОН-1 и выше при внутреннем исполнении имеют ряд преимуществ, среди которых основное – это защита стыка «створка/ рама» всей глубиной рамы, которая в обязательном порядке равна толщине стены (это, в свою очередь, необходимо для монтажа наружного защитного наличника, т.к. рама вставляется в проем снаружи во- внутрь).

Единственный серьёзный аргумент – снижение устойчивости к такому способу взлома как продавливание полотна вовнутрь. Действительно, такого элемента как наружный защитный притвор на створке конструктивно для внутренних дверей исполнить невозможно, но этот недостаток можно достаточно просто компенсировать расширенной системой засовов. В случае дверей внутреннего открывания количество и диаметр засовов играют важнейшую роль, кроме того, необходима повышенная жёсткость рамы и особенно полотна, поэтому для внутренних дверей рекомендуется основываться на конструкциях серии БАСТИОН-1 и выше.

Стоимость дверных блоков внутреннего открывания рассчитывается на основе стоимости конструкции выбранной категории с учетом повышающего коэффициента, указанного в процентах.

Фирменная разводная система (ригельная сборка) производcтва немецкого концерна Mauer.

Предназначена для приведения в действие группы засовов. Максимальное количество направлений выдвижения ригелей - четыре.

Приведение в действие возможно от любого поворотного механизма: штурвала, поворотной, поворотно-нажимной или обычной нажимной ручки.

Угол поворота устройства при максимальном выдвижении ригелей относительно открытого состояния составляет 90 град. Ход ригельных тяг 30 мм.

Предусмотрено штатное место для крепления одного сейфового замка-блокиратора любого типа. При выборе большинства электронных кодовых замков ограничений на выбор поворотного устройства нет, эти блокираторы обычно устанавливаются на центральное штатное место. При установке на штатные места ключевых или комбинационных замков, возникают ограничения на размер поворотного устройства (удаление ключевины/оси замка от оси поворота составляет 100 мм).

В компании БАСТИОН разработаны технологии монтажа блокираторов любых типов на произвольном удалении от оси штурвала, таким образом появляется возможность еще на стадии проектирования гармонично вписать элементы запирания сейфовых систем в требуемый рисунок на облицовочных панелях.

Система построена на основе группировки точеных ригелей диаметром 23 мм, изготовленных из качественной конструкционной углеродистой стали Ст20. Ригели собраны на так называемые "гребенки", к которым присоединены тяги, управляемые с помощью центрального механизма.

При воздействии на поворотное устройство (штурвал или ручку) система запирает дверь в четырех направлениях (3 ригеля выводятся вверх, 3 вниз, 4 влево, 4 вправо).

С августа 2019 года для улучшения внешнего вида, а также предотвращения коррозии и окисления металла, после шлифовки на ригели наносится один из трех видов гальванического покрытия.

Перед нанесением любого покрытия производится предварительная обработка детали, которая включает в себя обезжиривание, электрохимическое обезжиривание, травление (декопирование).

Цинк. Нанесение цинкового покрытия производится путем погружения заранее подвешенных деталей в химический раствор. Покрытие наносится в один слой. Толщина покрытия составляет 15 микрон. Такой вид покрытия чаще всего используется для металлов, которые находятся в помещении и не подвержены атмосферным воздействиям таким как высокая влажность или горячий сухой воздух. Покрытие имеет среднюю устойчивость к механическому воздействию. Цвет – светло-серебристый, почти белый и примерно соответствует цвету Cs (матовый хром) в обозначении фурнитуры итальянского производства.

Хром. Нанесение хромового покрытия осуществляется в 3 слоя: 1й слой - 18 микрон меди, 2й слой - 9 микрон никеля, 3й слой - 6 микрон хрома. Данный вид покрытия устойчив к механическому воздействию и имеет высокую устойчивость ко всем видам атмосферного воздействия. Цвет – блестящий, похож на полированный алюминий, примерно соответствует цвету Cr (глянцевый хром) в обозначении фурнитуры итальянского производства. Примерно такой внешний вид имеют ригели серийно выпускаемых импортных замков.

Химический никель. Сначала наносится гидратная пленка и деталь выдерживается в соляной кислоте 2 минуты. Затем готовится одноразовый раствор. Нанесение покрытия происходит путем множественных "толчков" тока, т.е. электрохимическим путем. После того, как химический никель "лег" на деталь, её отправляют на термообработку в печь, где она находится 2 часа при температуре 180 С. Эта процедура нужна для отвердения никеля. Химический никель максимально устойчив к механическим воздействиям. Цвет – полуматовый с желтоватым оттенком, примерно соответствует цвету Ni (никель) или Aa (серебро древнее) в обозначении фурнитуры итальянского производства.

При установке в стальную дверь БАСТИОН система дополнительно комплектуется следующими позициями:

• центральный механизм разведения тяг (разводная система, например Mauer 84012, или двусторонний засов, например Mottura 96750);
• поворотное устройство.

Данные позиции выбираются и оплачиваются отдельно.

Ригельная система для компактных сейфов в отличие от полноценной четырехсторонней ригельной систем для сейфовых дверей и крупных сейфов не содержит распределителей и имеет уменьшенное количество ригелей (обычно 14-16 шт). Рекомендуется к использованию в сейфах с высотой не более 1000 мм.

Поворотный точеный трёхлепестковый штурвал 3л-118.

Исходя из используемого материала (алюминий или латунь) возможны четыре базовых цвета:

• хром матовый (CS);
• хром глянцевый (CR);
• латунь матовая (OS);
• латунь глянцевая (OL).

При необходимости штурвал может быть покрыт специальной эмалью в цвет остальной фурнитуры, в том числе с эффектом патинирования. В результате могут быть получены популярные у итальянский производителей фурнитуры цвета, такие как:

• латунь патинированная (PM);
• олово матовое (TM);
• бронза темная матовая (BM);
• серебро древнее (AA).

В качестве образца цвета может выступать любой цвет по палитре RAL, также за дополнительную плату возможно покрытие настоящим золотом (цвет OZ).

Штурвал предназначен для управления следующими устройствами:

• двусторонним засовом Mottura 34.327;
• трехсторонним засовом Mottura 34.337;
• двусторонним засовом Mottura 96.750;
• ригельной сборкой Mauer 84011;
• ригельной сборкой Mauer 84012;
• ригельной сборкой Mauer 84081;
• ригельной сборкой Mauer 84082;
  а также любыми другими механизмами с аналогичным принципом действия.

Фиксация системы в положении открыто или закрыто в механизме самого штурвала отсутствует, поэтому при использовании с ригельными сборками необходимо обеспечивать фиксацию с помощью замков-блокираторов или засовов.

Вылет относительно поверхности створки, размер и количество лепестков определяются техническим заданием. На фото внешний диаметр штурвала 118 мм, диаметр лепестка 16 мм, длина лепестка 30 мм, диаметр центральной части 30 мм.

Материал, способ обработки, покрытие и размер могут влиять на цену. Указана стоимость образца с приведенными выше характеристиками.

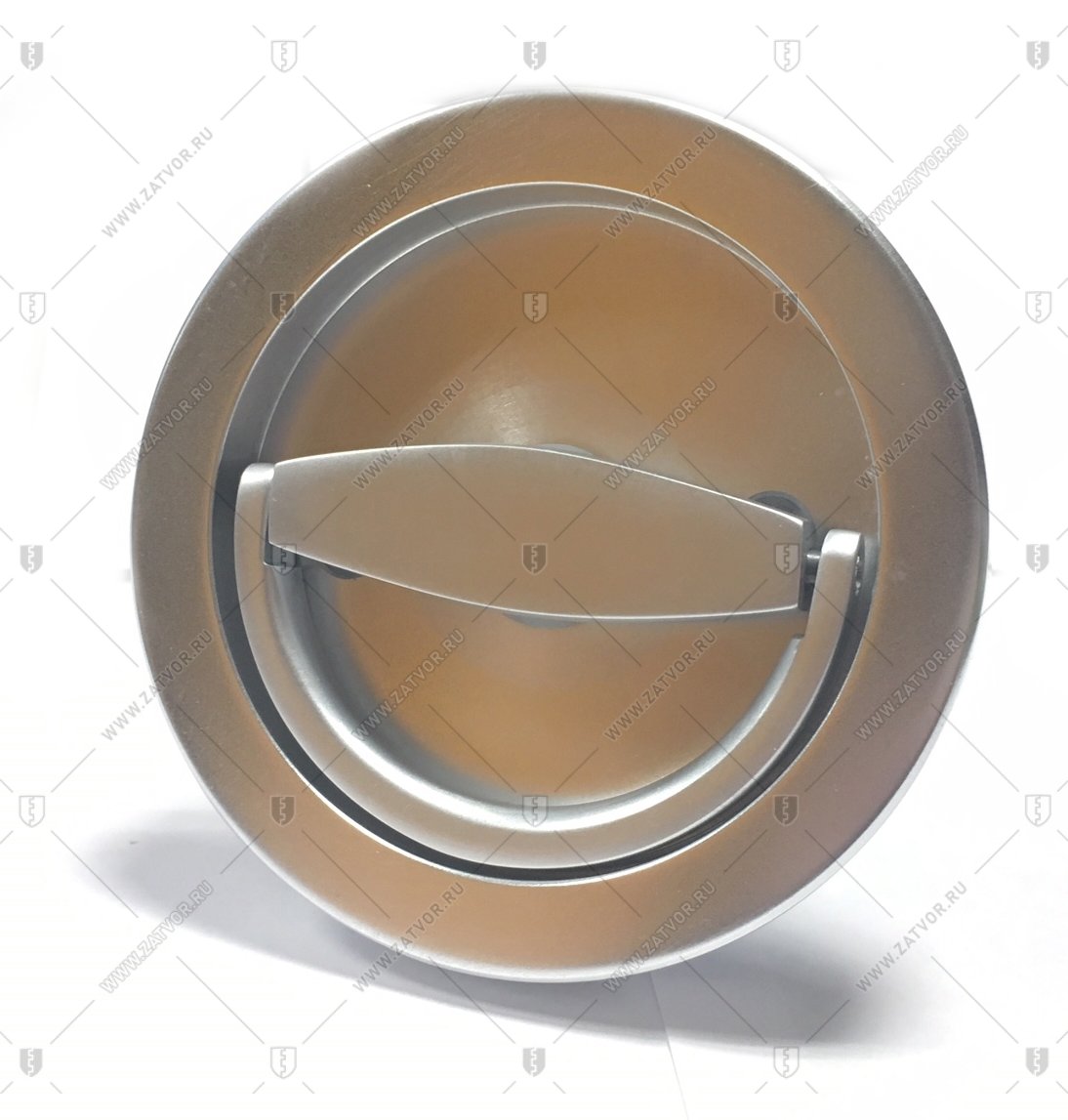

Поворотная ручка предназначена для управления следующими устройствами:

• двусторонним засовом Mottura 34.327;
• трехсторонним засовом Mottura 34.337;
• двусторонним засовом Mottura 96.750;
• ригельной сборкой Mauer 84011;
• ригельной сборкой Mauer 84012;
• ригельной сборкой Mauer 84081;
• ригельной сборкой Mauer 84082;
  а также любыми другими механизмами с аналогичным принципом действия.

Основное преимущество и особенность - маленький, всего 12 мм, вылет относительно поверхности створки. Диаметр ручки 95 мм. Цвет - только матовый хром.

ISEO SMART представляет собой цилиндровый электромоторный замок с защёлкой и приводом вертикальных тяг.

Замок устанавливается в стальные двери в качестве основного нижнего замка, как правило, с нажимной ручкой изнутри и неподвижной ручкой снаружи. В зависимости от модели замка (с антипаникой или без) используются разные способы выхода. Для замков с антипаникой изнутри возможен выход без использования ключей или электросигнала - обычным нажатием на ручку, которая убирает защёлку внутрь корпуса замка. Для доступа снаружи требуется активировать систему управления электронным компонентом замка (приложить электронный ключ или карту, набрать код на клавиатуре, нажать на кнопку пульта или отсканировать палец). В случае проблем с электричеством замок также может быть открыт механическим ключом.

Специалисты компании БАСТИОН рекомендуют данный замок для установки во входные двери в квартиры, дома и коттеджи. Такое решение позволит всегда держать внешнюю дверь закрытой, не затрачивая для этого дополнительных усилий.

При установке в стальную дверь БАСТИОН для обеспечения взломостойкости и комфорта использования замка рекомендуются следующие комплектующие:

• цилиндровый механизм;
• броненакладка Mottura Top Defender или Disec;
• марганцевая пластина Mottura 94053;
• один или два девиатора Mottura 96086;
• нажимные ручки изнутри, неподвижные ручки снаружи.
• биометрическая система управления электронным компонентом замка.

Во всех фирменных конструкциях также рекомендуется для увеличения взломостойкости защищать замковую группу (данный комплект вместе с вторым основным замком) по всей высоте от края до первого ребра жёсткости бронированной сталью Ц85 толщиной 6,6 мм. Такая мера обеспечивает адекватную защиту при попытках сверления в критичные места замка и полностью защищает от вскрытия ручным инструментом.

Данные позиции выбираются и оплачиваются отдельно.

В состав замка ISEO SMART при установке в двери БАСТИОН включены помимо самого корпуса:

• приемник блю-туз сигнала скрытой установки + монтажный бокс к нему или кодонаборная клавиатура, оба устройства совмещены со считывателем карт;
• комплект мастер-карт;
• батарейный отсек
• вынесенная на петлевую сторону контактная группа.

По желанию клиента замок поставляется в варианте "антипаника".

Порошковое напыление категории "Бизнес" позволяет получить структурную поверхность типа "шагрень" или "муар" нужного цвета. Применяется исключительно для дверных блоков, устанавливаемых во внутренних отапливаемых помещениях.

Финишная окраска наносится на торцы створки, петли и раму дверного блока. Остальные поверхности окрашиваются только грунтом с антикоррозийными целями.

Технология окраски:

• шпатлевка TROTON High Temp;
• нанесения финишного покрытия со структурой "шагрень" или "муар", цвет по RAL.

На наружную поверхность створки рекомендуется установка декоративной панели, т.к. облицовка из МДФ или массива существенно улучшает звукоизоляционные свойства двери. Однако при необходимости, например для технических дверей, снаружи может быть применена порошковая окраска. Эта услуга оплачивается отдельно.

При выборе структуры "шагрень" доступны практически любые цвета по карте RAL, для окраски типа "муар" список доступных цветов существенно меньше (1018, 1033,2004,3020,6003,6005,6018,7004, 7005,7011,7012, 7015, 7016, 7021, 7022,7024,7035,7037,7040,7047,8017,8019,8022,9003, 9004,9005,9006, 9007,9010,9016).

Рекомендуется для изделий среднего веса (цена указана для конструкции Бастион-2 и Бастион-3).

Noxudol относится к категории жидких шумоизоляционных материалов, предназначенных для нанесения на металлические предметы. Является альтернативой твердым резиновым матам. Чаще всего применяется в тюнинговых ателье, работающих с автомобилями, для звукоизоляции салона. После нанесения на поверхность Noxudol растекается, образуя пленку. Обычно наносится два слоя, в результате толщина покрытия 3-4 мм.

Компания БАСТИОН использует этот материал с аналогичными целями по его прямому назначению. При заказе данной опции обработке подвергается вся внутренняя плоскость дверного полотна (обратная сторона наружного листа и ребра жесткости). Дополнительно материал наносится на области, где технологически металл контактирует с металлом(например, броневой лист с наружным листом) для более плотного прилегания и устранения шумов при открытии/закрытии створки. Помимо решения основной задачи, Noxudol обеспечивает защиту от коррозии и выделения конденсата. Подходит для применения на уличных дверях (выдерживает температуру до -50 град Цельсия).

Материал производится в Швеции, является экологически-безопасным, не выделяет вредных веществ и незначительно влияет на общий вес изделия. Для взломостойких дверей применяется Noxudol 3100, для взломо- пожаростойких - специальная огнестойкая версия Noxudol 3101.

Монтаж конструкции категории БАСТИОН-3 с помощью стальных штырей (арматура 16 мм), через внутренний расширитель рамы и/или ответные части замков и противосъёмных засовов. Точное количество штырей крепления, глубина забуривания и их расположение определяются весом конструкции и материалом стены.

Цена указана для площади дверного проёма до 2,12 кв.м, при больших площадях используется коэффициент.

В стоимость включено: выпил четверти с наружной стороны под утапливание упорного наличника, запенивание зазоров "рама-стена" пенополиуретановым герметиком. При модификации конструкции (для противопожарных, пулестойких и иных дверей со специальными свойствами) стоимость монтажа возрастает исходя из веса конструкции.

Для тяжелых изделий (при весе одного элемента от 200кг до 300кг) стоимость монтажа не включает в себя услуги по разгрузке изделий и доставке его до лифта/квартиры. Компания БАСТИОН приглашает для таких работ профессиональных грузчиков.

Необходимость в услугах грузчиков возникает для изделий уровня БАСТИОН-1 и БАСТИОН-2.

На сайте указана минимальная стоимость, она же обычно фигурирует в первичной спецификации изделия. Окончательная цифра уточняется после выезда инженера на объект и зависит от веса, габаритов изделия, а также расположения места монтажа относительно места разгрузки (количестве ступенек и метром по прямой на пути проноса, а также связанных с характером помещения и состоянием ремонта дополнительных сложностей).

Указана стоимость выезда бригады грузчиков в пределах МКАД. При выезде за МКАД дополнительно оплачивается аренда микроавтобуса.

Панель на основе МДФ 16 мм крашеная автомобильной эмалью по RAL, гладкая, без рисунка.

В стоимость включено:

• основа МДФ;
• обработка края по радиусу с последующей окраской эмалью в цвет;
• обычная (неуличная) лакировка.

Цена указана за 1 кв.м. проёма, в который монтируется дверной блок.

Минимальный коэффициент для расчёта стоимости одной панели по площади равен 1,5 (это важно учитывать при расчёте облицовки доборов и двустворчатых дверей).

Наличник декоративный стандартного сечения из МДФ толщиной 16 мм, для обрамления прямоугольной рамы с трёх сторон.

Декорирование: ламинирование.

Стыковка: под 45 или 90 град.

Стандартная ширина - до 100 мм. Стоимость указана для площади проёма до 2,12 кв.м. При больших габаритах по проему используется коэффициент, при увеличении толщины – доплата из расчета дополнительный 1 см ширины + 10% стоимости.

Рекомендуется для дверных блоков, створки которых облицованы панелями из крашеного или ламинированного МДФ.

В случае если панель выполнена из массива или шпонированного МДФ, наличники рекомендуется заказывать из массива дуба. Это связано с тем, что при шпонировке наличника из МДФ края окрашиваются в цвете, но не шпонируются, что может визуально снижать эстетические качества наличника (в этом случае рекомендуем заказывать наличники из массива дуба). При окраске или ламинировании такого негативного эффекта нет.

Панель на основе МДФ 16 мм крашеная автомобильной эмалью по RAL, гладкая, без рисунка.

В стоимость включено:

• основа МДФ;
• обработка края по радиусу с последующей окраской эмалью в цвет;
• обычная (неуличная) лакировка.

Цена указана за 1 кв.м. проёма, в который монтируется дверной блок.

Минимальный коэффициент для расчёта стоимости одной панели по площади равен 1,5 (это важно учитывать при расчёте облицовки доборов и двустворчатых дверей).

Наличник декоративный стандартного сечения из МДФ толщиной 16 мм, для обрамления прямоугольной рамы с трёх сторон.

Декорирование: ламинирование.

Стыковка: под 45 или 90 град.

Стандартная ширина - до 100 мм. Стоимость указана для площади проёма до 2,12 кв.м. При больших габаритах по проему используется коэффициент, при увеличении толщины – доплата из расчета дополнительный 1 см ширины + 10% стоимости.

Рекомендуется для дверных блоков, створки которых облицованы панелями из крашеного или ламинированного МДФ.

В случае если панель выполнена из массива или шпонированного МДФ, наличники рекомендуется заказывать из массива дуба. Это связано с тем, что при шпонировке наличника из МДФ края окрашиваются в цвете, но не шпонируются, что может визуально снижать эстетические качества наличника (в этом случае рекомендуем заказывать наличники из массива дуба). При окраске или ламинировании такого негативного эффекта нет.

При двухэтапном выполнении работ данная услуга необходима единократно или дважды

1) Обязательно в случае если изделие монтируется силами БАСТИОН. Если изделие отгружается самовывозом, производится только по требованию клиента.

2) В случае если облицовка рамы монтируется позднее основного изделия требуется повторный выезд. Для правильного изготовления облицовки рамы необходимо определить точную конфигурацию наличников, глубину откосов, размерность порога. Произвести эти замеры при монтаже основной двери невозможно так как чаще всего требуются промежуточные работы строителей. Кроме того, функции монтажа и замера/проектирования выполняются разными специалистами компании.

Прим: аналогичный тариф применяется, если по независящим от БАСТИОН причинам требуется выезд инженера для консультирования строителей, объяснения состава заказа, обсуждения технических и иных характеристик с различными представителями Заказчика, осмотра ранее установленного изделия с целями ремонта/апгрейта и т.д.

Указана стоимость выезда бригады специалистов (минимум два человека) в пределах МКАД для проведения любых работ по месту, в том числе: монтажа изделий, ремонта и апгрейта изделий, замены замков/цилиндров, перекодировки, профилактики, прочих работ.

Стоимость замененных комплектующих оплачивается отдельно. Непосредственно монтаж изделий (дверей, сейфов) оплачивается отдельно. Доплата при выезде за пределы МКАД производится по действующему тарифу.

Указана стоимость монтажа одной панели со стороны петель в случае, если применяется скрытый крепеж на мебельных подвесах. Монтаж мебельных подвесов осуществляется на тыльную сторону панели, на створке в соответствующих местах устанавливаются винты, панель "одевается" сверху вниз при открытой створке. Вся фурнитура при установке снимается, в области петель в панели делается технологический паз, который впоследствии закрывается декоративными "заглушками" - специальными элементами сложной формы.

Крепеж является полностью невидимым, при этом сохраняется возможность аккуратного демонтажа панели при необходимости. В стоимость включены заглушки на петли, необходимые для скрытого монтажа со стороны петель.

В случае, если панель изготавливается силами сторонних производителей по инициативе Заказчика, производитель панели должен выполнить фрезеровку под мебельные навесы и изготовить заглушки по чертежам, которые готовят специалисты БАСТИОН в составе услуги "Техническое задание на изготовление панели". Услуга оплачивается отдельно.

Если монтаж производится в рамках второго этапа (позднее монтажа самой двери), выезд на объект для производства работ оплачивается отдельно.

Указана стоимость монтажа одной панели со стороны порога в случае, если применяется скрытый крепеж на мебельных подвесах. Монтаж мебельных подвесов осуществляется на тыльную сторону панели, на створке в соответствующих местах устанавливаются винты, панель "одевается" сверху вниз при открытой створке. Вся фурнитура при установке снимается.

Крепеж является полностью невидимым, при этом сохраняется возможность аккуратного демонтажа панели при необходимости.

В случае, если панель изготавливается силами сторонних производителей по инициативе Заказчика, производитель панели должен выполнить фрезеровку под мебельные навесы по чертежам, которые готовят специалисты БАСТИОН в составе услуги "Техническое задание на изготовление панели". Услуга оплачивается отдельно.

Если монтаж производится в рамках второго этапа (позднее монтажа самой двери), выезд на объект для производства работ оплачивается отдельно.
