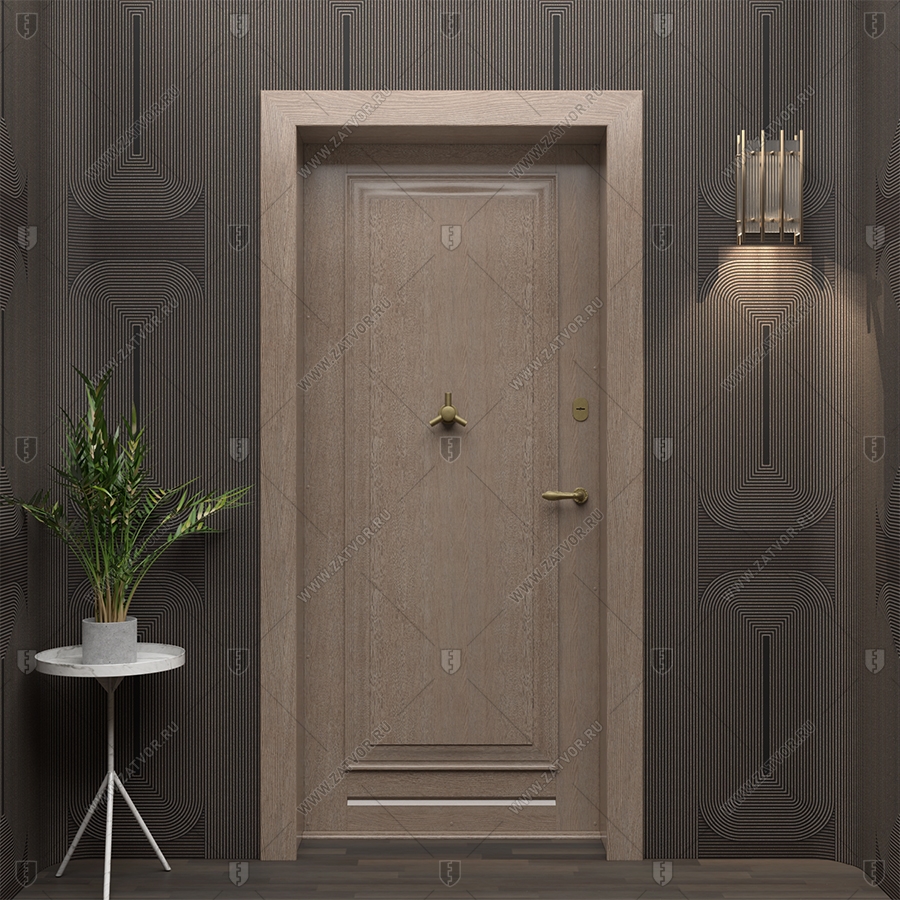

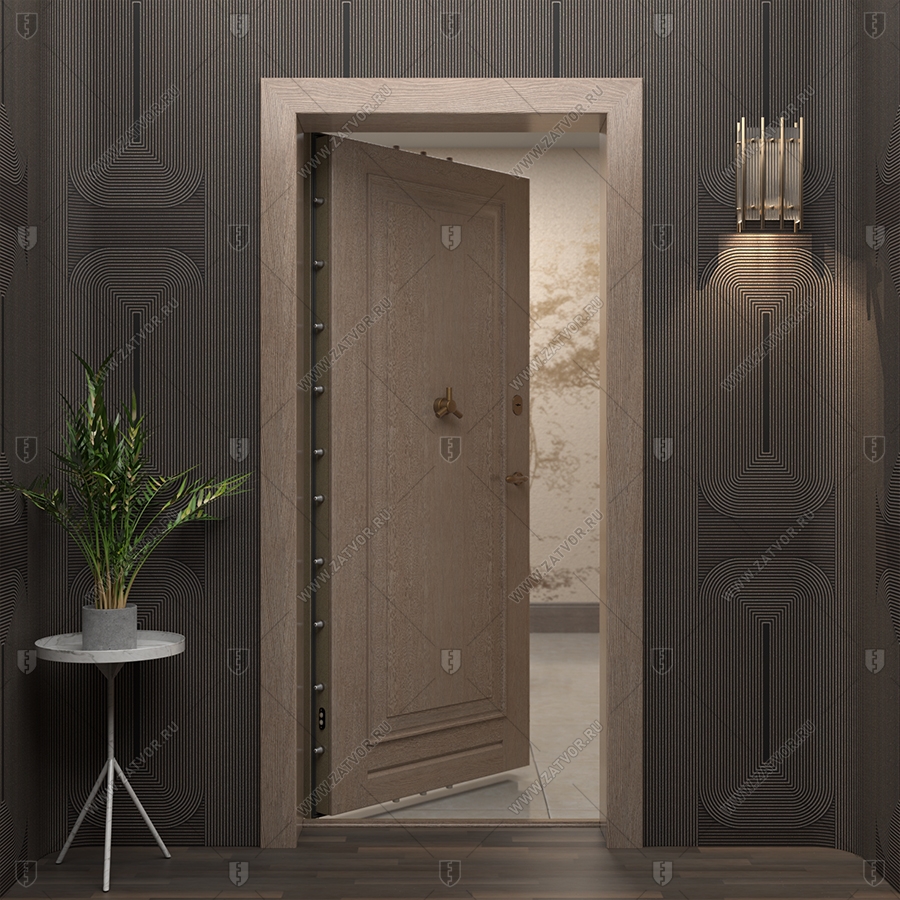

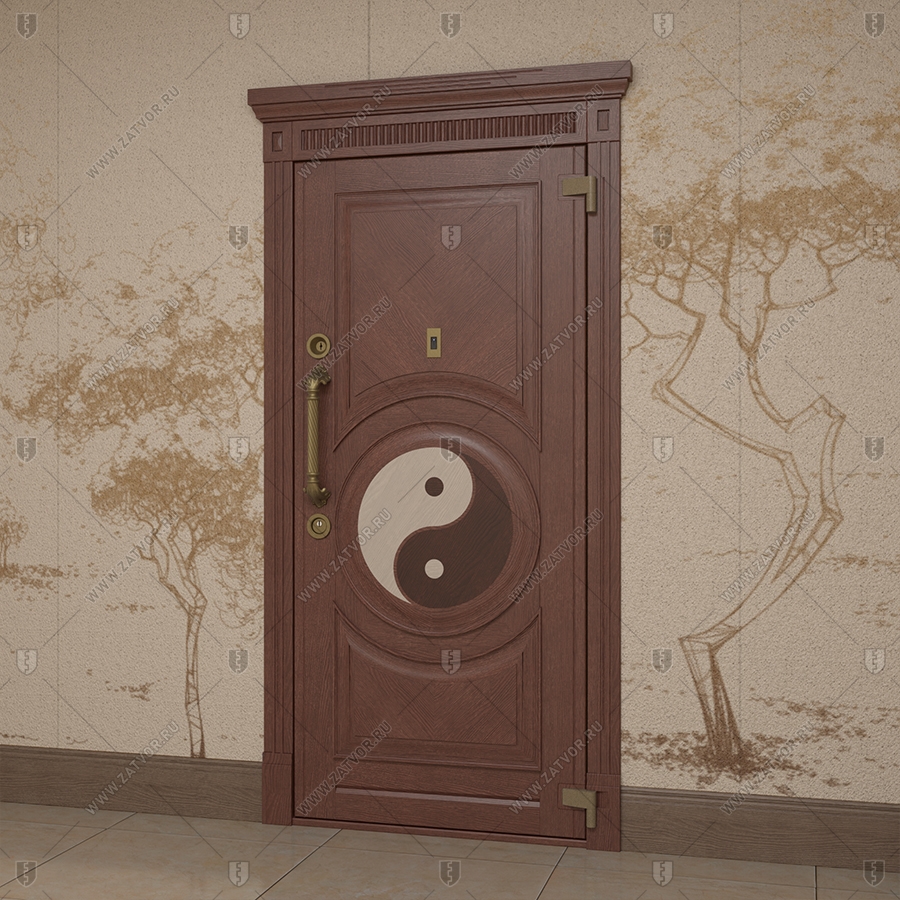

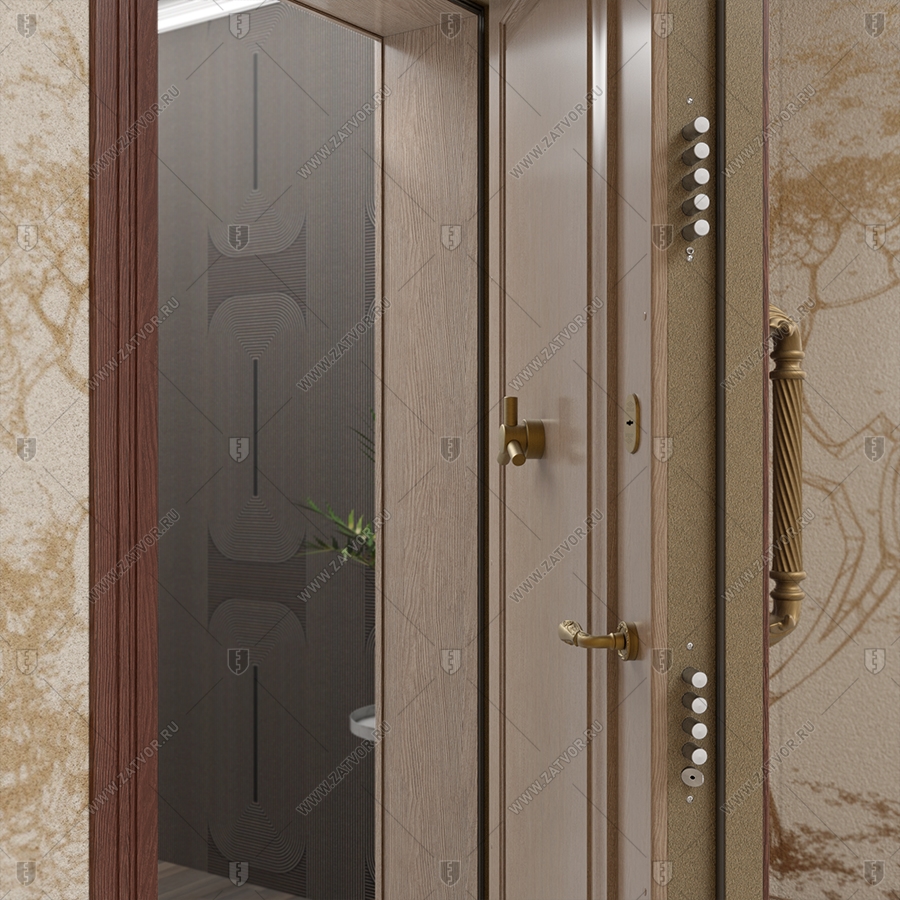

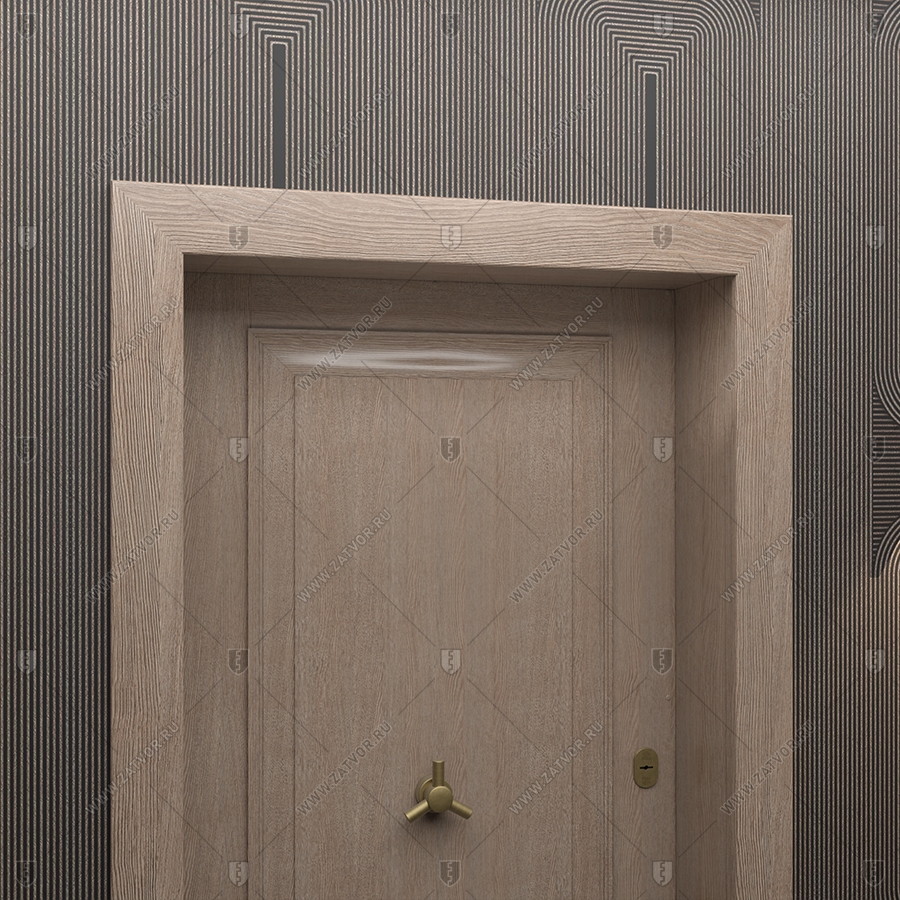

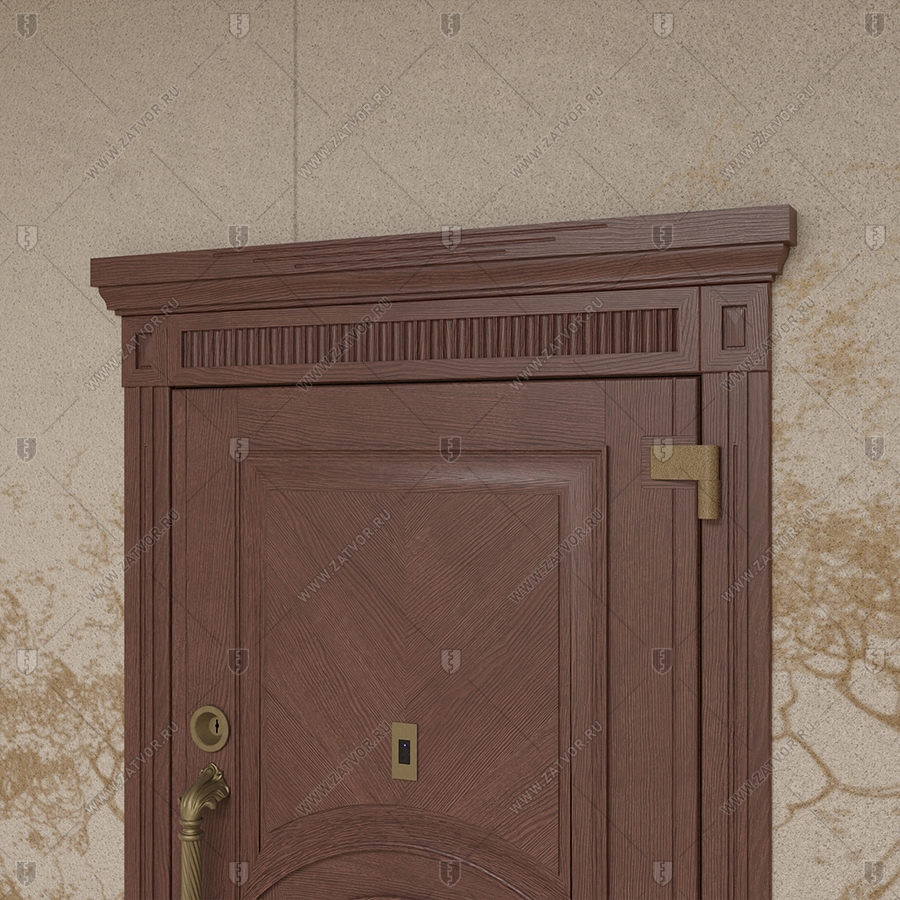

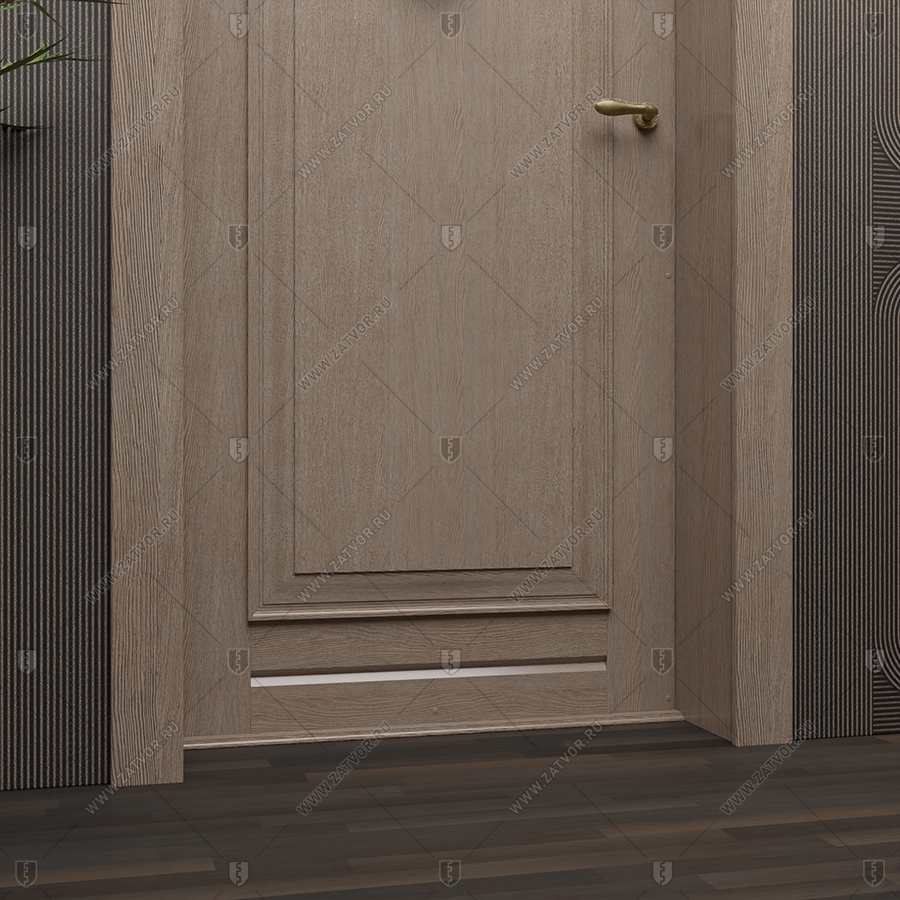

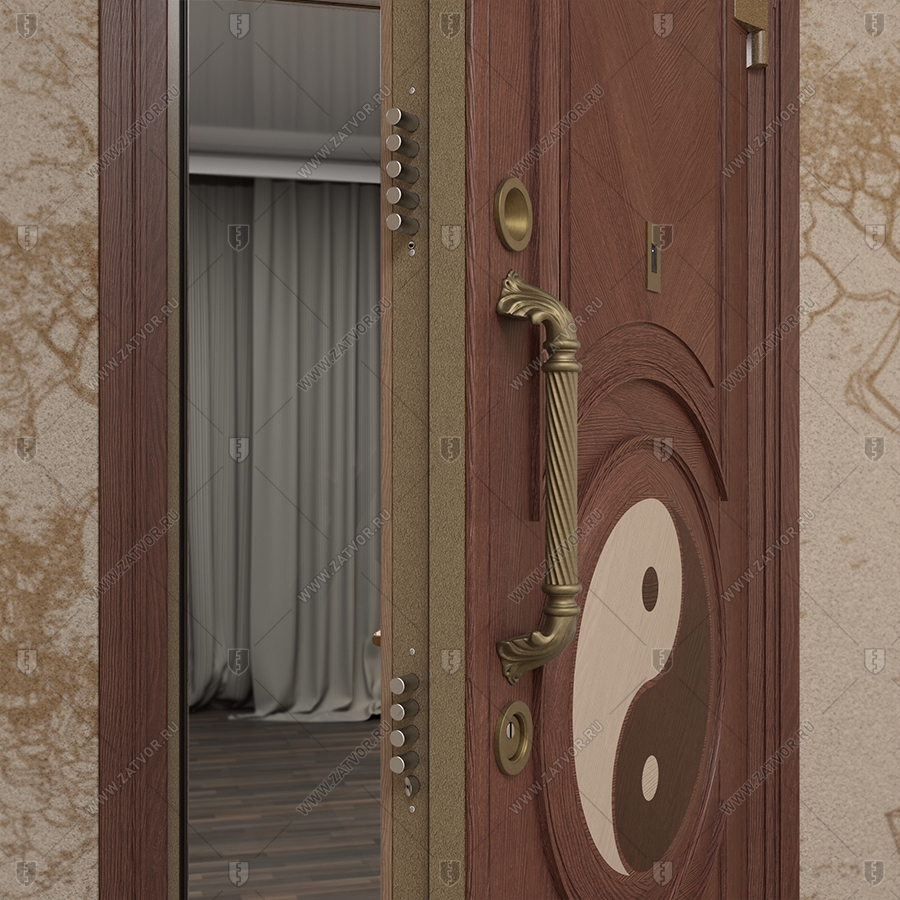

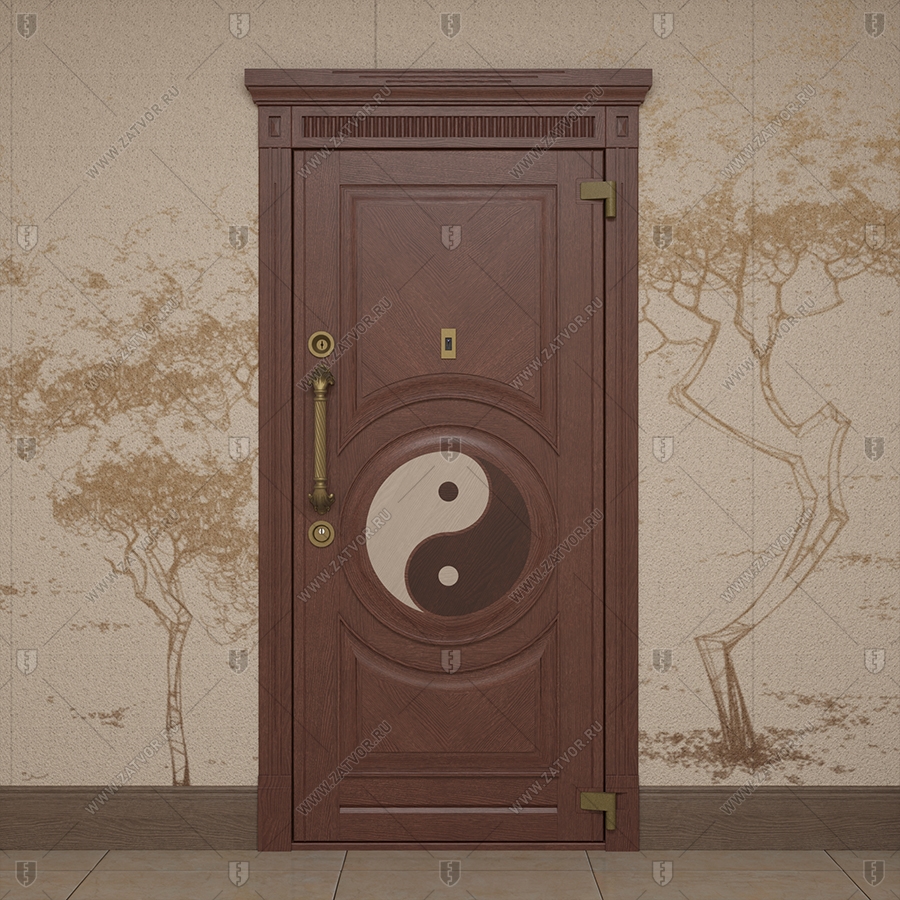

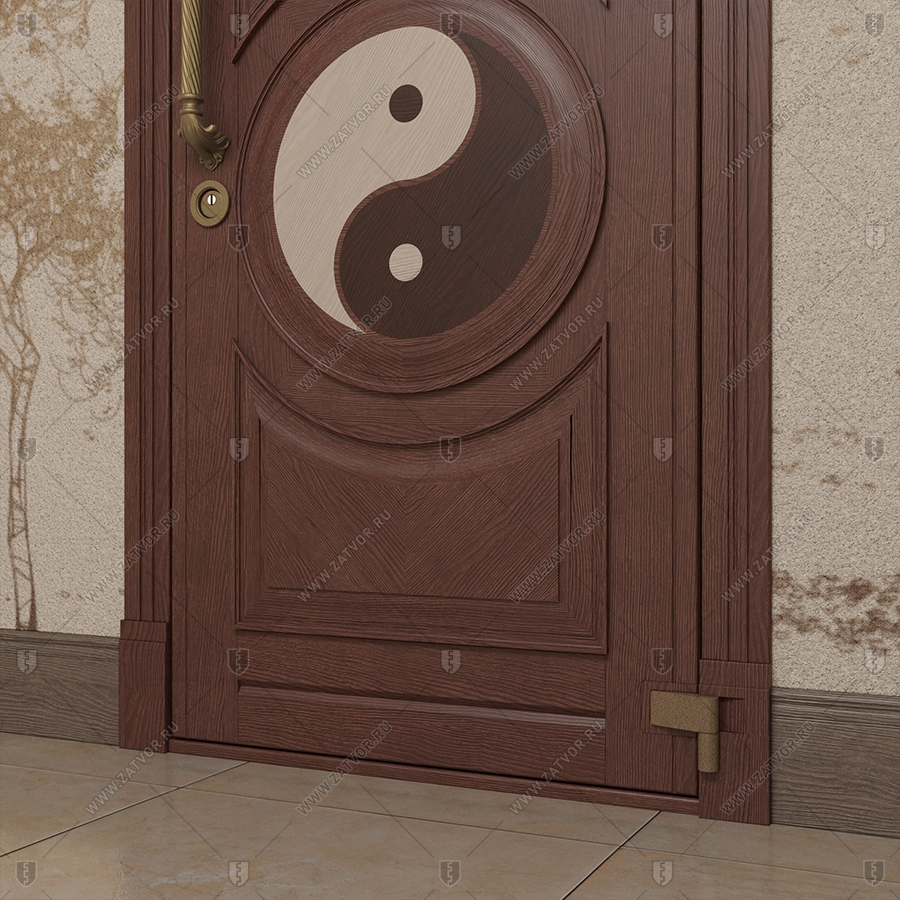

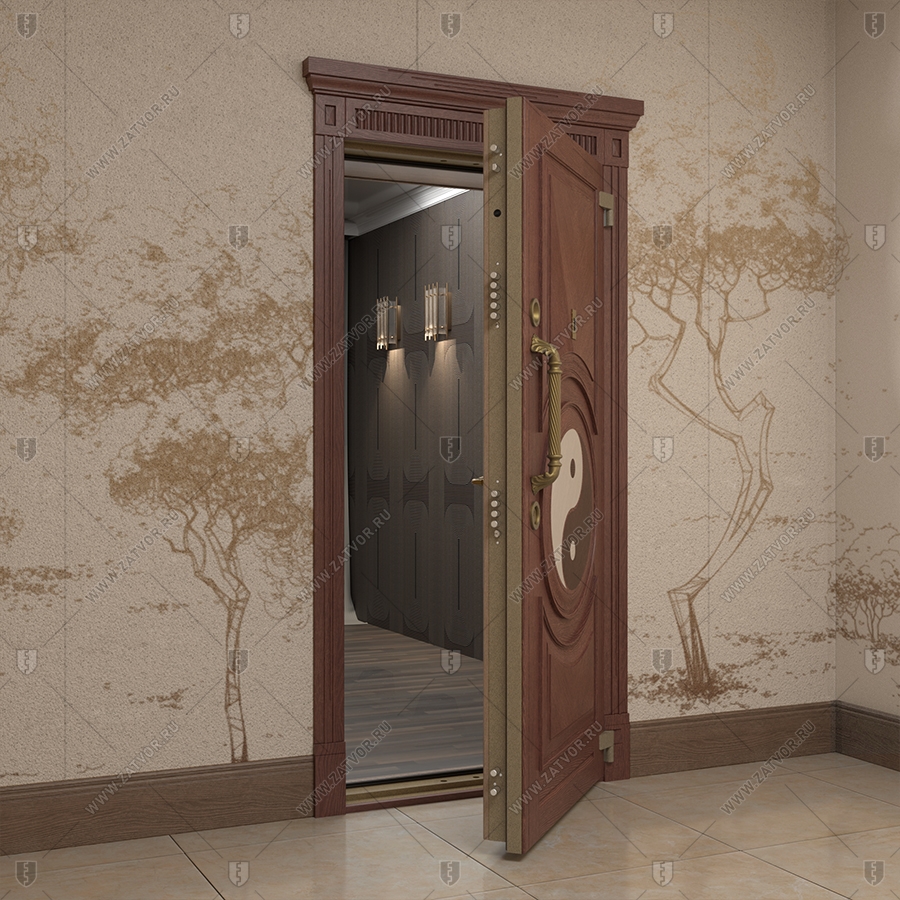

Бронированная входная дверь "Пелор" БАСТИОН-3 BR4

Для Заказчиков, склонных выбирать близкие к максимальным решения, модель БАСТИОН-3 рекомендована для установки в квартиры в качестве входной двери. Конструкция имеет многослойную наружную защиту по всей плоскости, состоящую из трёх стальных листов с проваркой их насквозь шпильками с шагом 150 мм. В конструкции присутствует защита нержавеющей сталью в районе засовов и двойная система ребер жесткости, за счет терморазрыва обеспечивающая снижение теплопроводности дверного полотна. Эти меры, кроме существенного прироста взломостойкости, также обеспечивают отличные звуко-тепло изоляционные свойства, что позвлоляет её использовать в качестве уличной входной двери в загородный дом.

Назначение

В качестве входной двери в квартиру или коттедж – оптимальное решение для Заказчиков с высоким уровнем требований и наличием финансовой возможности их реализации.

Общие сведения

• Толщина створки в металле 95 мм;
• Два контура уплотнителей из EPDM-резины;
• Притвор на створке толщиной 34 мм;
• Наличник в составе рамы толщиной 20 мм, при монтаже утапливается в стену;
• Два уровня рёбер жесткости замкнутого сечения с заполнением МДФ или Paroc;
• Заполнение створки базальтовым утеплителем Paroc.

Защитные свойства и материалы

• Взломостойкость: класс защиты III (третий) по ГОСТ 51113;
• Защита по всей плоскости: сталь 3 мм + фанера 10 мм + сталь 2 мм + фанера 10 мм + сталь 2 мм, листы соединены шпильками с шагом не более 150 мм;
• Защита замковой зоны сталью 42ХСНМА толщиной 6,6 мм (не включена в стоимость, т.к. цена определяется исходя из размера защищаемой зоны*);
• Защита засовов в раме нержавеющей жароупорной сталью AISI 310 толщиной 5 мм.

Возможные модификации

• Пулестойкое исполнение: классы защиты BR4 - BR5 по ГОСТ 51112;
• Противопожарное дымогазонепроницаемое исполнение: предел огнестойкости EIS60 по ГОСТ 53307 и 53303.

*Варианты размеров защищаемой зоны

• только на область типовой запирающей системы для входных дверей (по всей высоте, на ширину 150мм);
• на всю плоскость створки;
• на всю площадь дверного блока включая раму.

Фирменные петли производства Mauer с расчетной нагрузкой до 450 кг в комплектации Премиум (обе петли имеют подшипник скольжения, регулировочный винт и отверстие для смазки).

Петли производства Mauer имеют специальную площадку для усиленной приварки к плоскости. Идеальная точность при изготовлении петель обеспечивает высокую соосность и, как следствие, - легкость открывания створки. В процессе эксплуатации не проявляется выработка материала петли, т.к. внутренняя часть каждой петли усилена каленой втулкой.

Изначально петли имеют стальной цвет и в большинстве случае окрашиваются вместе с рамой и створкой в порошковой камере. Для дверей наружного открывания располагаются снаружи, для дверей внутреннего открывания - видимы изнутри помещения.

В стоимость входит наращивание петель с учетом толщины наружной панели.

Специальная вставка на всю плоскость створки и рамы из стали 42XCHMA (торговое название Ц85) толщиной 6,6мм.

Подробная информация о классах пулестойкости в соответствии с российскими, европейскими и американскими стандартами представлена в таблице.

Режим термообработки защитной вставки создает значительные сложности при попытках рассверливания, что, помимо пулестойких свойств изделия, обеспечивает серьезную защиту замковых механизмов от такого способа взлома, а также полностью исключает возможность вскрытия двери ручным инструментом типа килечного ножа или ножниц по металлу.

Цена указана за 1 кв.м. При расчёте используется площадь проёма, т.к. пулестойкие свойства стального дверного блока обеспечиваются как по плоскости створки, так и в областях стыковки створка-рама и непосредственно в зоне рамы. Минимальный коэффициент площади при включении данной опции в состав дверного блока составляет 2.12 кв.м.

Защитная пластина из стали 42XCHMA (торговое название Ц85) на область кодового шлюза CISA 02716 монтируется в наружный контур конструкций уровня "БАСТИОН-2" и выше. Пластина усиливает защиту от сверления в область бронеколпака CISA 06.429, дополнительно защищает опорную стойку в корпусе замка CISA.

Вставка устанавливается напротив замка CISA в наружном контуре, при этом как в самой защитной вставке, так и в наружном листе организуется только вертикальная прорезь под ключ. При отсутствии данной позиции, в наружном листе организовывается отверстие диаметром 50мм, в соответствии с диаметром защитного бронеколпака к замку CISA.

Цена указана за защиту одного замка.

Стальная защитная пластина 94053 толщиной 2мм на весь корпус замка на основе марганцевых сплавов для замков Mottura серии 85 (одноключевые цилиндровые замки), с монтажом на замок Mottura. Назначение: защита корпуса замка и, в частности, опорной стойки от высверливания + крепеж броненакладки на цилиндровый механизм серии Top Defender (с юбкой).

Броненакладка Disec Diamond разработана совместными усилиями компании DISEC (Италия) и компании БАСТИОН (Россия) для обеспечения максимального уровня защиты цилиндра от вырывания, выбивания, сверления, фрезерования. Врезная броненакладка, благодаря новым техническим решениям значительно затрудняет вскрытие цилиндрового механизма. Броненакладка крепится вплотную к корпусу замка стяжными винтами Flex System, проходящими через корпус замка. Винты защищены от высверливания шариками из закаленной стали, таким образом увеличивается устойчивость броненакладки к сбиванию.

Корпус защитной накладки Disec Diamond изготовлен из стали, закаленной для защиты от сверления по процедуре AVP до 58-60 HRC по шкале Роквелла, глубина закалки 0,5 мм. Ротор, прикрывающий плаг цилиндрового механизма, имеет толщину 12.5 мм, что подразумевает использование ключей с удлиненной «шеей», и состоит из двух слоев. Первый слой изготовлен из нержавеющей стали марки AISI 303, второй слой из композитного материала, содержащего фрагменты алмазов. Дополнительная стойкость к высверливанию защитной вставки достигается за счет наличия двух шариков из сверхтвердого материала видиа (Widia) - сплава карбида вольфрама, из которого делают инструмент для резки и сверления. Ротор и цилиндр защищены алмазными стержнями, находящимися за внешней поверхностью накладки, которые препятствуют разрезанию тела накладки. Корпус накладки усилен четырьмя стрежнями из сплава с включением алмазов и стержнями из стали HSS (легированные стали, предназначенные, главным образом, для изготовления металлорежущего инструмента, работающего при высоких скоростях резания). Проставка, защищающая корпус цилиндра, изготавливается из алюминия.

На корпусе накладки имеется юбка, которая при монтаже входит в зацепление с специальной монтажной (марганцевой) пластиной и таким образом препятствует вырыванию защиты цилиндра целиком из створки.

Высота броненакладки подбирается с учетом толщины створки и может достигать 80мм, внешний диаметр 50мм. Броненакладка Disec Diamond может устанавливаться на все цилиндровые замки, имеющие в корпусе сквозные отверстия с межосевым расстоянием 38 мм.

EVVA MCS – цилиндрический механизм с магнитным кодированием. Система EVVA MCS (Magnetic Code System) включает цилиндрические секретные механизмы, которые оснащены не только механическим, но и одновременно магнитным кодированием. Магнитное кодирование заключается в поляризации перманентных магнитов, которые установлены в ключе. Цилиндровый секретный механизм MCS является следующей ступенью в развитии замков, состоит из 183 частей. Цилиндровый секретный механизм MCS оснащен элементами, предотвращающие высверливание, вырывание и вскрытие отмычкой. Благодаря магнитному кодированию, стало возможным достижение практически полной защиты замка от преодоления отмычкой.

8 ВЫСОКОСТАБИЛЬНЫХ МАГНИТОВ

Восемь расположенных на ключе высокостабильных магнитов (основа – сплав самарий- кобальт) могут быть повернуты под восемью разными углами. При засовывании ключа в цилиндровый механизм внутри вращаются роторы – противополюсы каждого магнита, в правильном положении происходит освобождение блокирующего механизма. Каждая сторона магнита может быть запрограммирована на 8 положений, так что только при помощи магнитов можно достигнуть 16 777 216 комбинаций. При помощи комбинаций всех механических и магнитных элементов можно достигнуть 299 квадраллионов различных вариантов цилиндрового секретного механизма и ключей MCS. При выстраивании верной комбинации освобождается блокирующий элемент и становится возможным поворот вращающейся части («плага») цилиндра.

ЗАЩИТА ОТ ВСКРЫТИЯ

Использование магнитной системы кодирования позволяет избежать физического контакта между ключом и кодовой системой цилиндра, что, в свою очередь, делает принципиально невозможным использование отмычки.

Отсутствие пружин и принципиально отличное от подавляющего большинства других цилиндров устройство делает невозможным и многие другие методы вскрытия («бампинг», подбор ключа и другие). Кроме того, торцы ключа имеют нарезку, распознающуюся специальными элементами внутри цилиндра. Нарезка на верхнем и нижнем торцах различается.

ЗАЩИТА ОТ ВЗЛОМА

Используемые материалы и продуманная конструкция затрудняют применение силовых методов взлома.

В корпусе и вращающемся элементе («плаге») цилиндра расположены специальные твердосплавные вставки, препятствующие высверливанию; в центре корпуса находится сердечник из нержавеющей стали, препятствующий выдергиванию и перелому цилиндра. Защита от высверливания KZS, являющаяся опциональной на других моделях EVVA, всегда присутствует в цилиндровых механизмах MCS.

ИЗГОТОВЛЕНИЕ ДУБЛИКАТА КЛЮЧА ВОЗМОЖНО ТОЛЬКО НА ЗАВОДЕ- ПРОИЗВОДИТЕЛЕ

Болванки ключей MCS защищены международными патентами. Изготовление дубликата ключа возможно только на заводе-производителе и связано с выполнением ряда процедур, обеспечивающих безопасность. Техническая сложность ключа делает практически невозможным расшифровку кода и несанкционированное изготовление копий ключа.

ПОВЫШЕННАЯ СТОЙКОСТЬ

Благодаря отсутствию пружин и узких каналов цилиндровые механизмы системы MCS отличаются повышенной стойкостью к засорению и обмерзанию и могут использоваться в неблагоприятных условиях.

Длинная шейка ключей позволяет использовать их в сочетании практически с любыми дополнительными защитами цилиндров, присутствующих на рынке.

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

• Длинный шток ключей позволяет использовать их в сочетании практически с любыми дополнительными защитами цилиндров, присутствующих на рынке;
• KZS – дополнительная защита плага от высверливания;
• Ключи с разноцветными пластиковыми головками;
• Цилиндры с шестеренкой для замков MUL-T-LOCK и аналогов;
• Мастер-системы для EVVA MSC изготавливаются 2-3 месяца.

CISA 57655 представляет собой шестисувальдный механический перекодировочный замок с приводом вертикальных тяг. Замок не имеет защелки, по этой причине устанавливается в стальные двери в качестве основного верхнего замка.

Замок относится к "тяжелой" серии и предназначен для установки в мощные укрепленные двери. Замок имеет оцинкованный корпус и обладает высокой механической прочностью. Запирание осуществляется в трех направлениях (три стороны): в горизонтальном направлении выдвигаются пять мощных никелированных цилиндрических запорных ригелей, одновременно с этим двухсторонний вертикальный привод обеспечивает запирание вверх и вниз. Двухсторонний сувальдный ключ позволяет полностью открыть замок механически за четыре полу-оборота (итого ключ поворачивается на 720 град). На фото представлен замок в комплектации с видимой лицевой планкой из нержавеющей стали. В фирменные конструкции БАСТИОН монтаж замка обычно производится изнутри полотна двери (вкладным образом, "на бонках"), что позволяет уменьшить зазор между створкой и рамой.

Особенностью замка является является возможность перепрограммирования (смены набора ключей, используемых для открывания) путем несложных манипуляций с помощью старого и нового пользовательских ключей и специального технологического ключа, входящего в комплект ключей. Данная операция производится на замке, установленном в двери, без его демонтажа и разбора.

При установке в стальную дверь БАСТИОН для обеспечения надлежащего уровня взломостойкости рекомендуются следующие комплектующие:

• кодовая накладка CISA 02716;
• защитный колпак CISA 06429.60;
• монтажная пластина CISA 06429.05;
• один или два девиатора Mottura 96086;
• стальная направляющая для ключа.

Во всех фирменных конструкциях также рекомендуется для увеличения взломостойкости защищать замковую группу (данный комплект вместе с вторым основным замком) по всей высоте от края до первого ребра жёсткости бронированной сталью Ц85 толщиной 6,6 мм. Такая мера обеспечивает адекватную защиту при попытках сверления в критичные места замка и полностью защищает от вскрытия ручным инструментом.

Для конструкций БАСТИОН-2 и БАСТИОН-3 рекомендуется заказ опции спецзащита замка CISA: в этом случае внутри дверной створки в наружном защитном контуре монтируется дополнительный слой каленой стали, в котором организовано отверстие только под ключ. Это повышает защиту от сверления в зону шлюза и его бронеколпака, а также серьёзно усложняет удаление этих элементов.

Данные позиции выбираются и оплачиваются отдельно.

Для продажи доступна также версия замка CISA с планкой - модель CISA 57675, функционально и по габаритным размерам замки идентичные, отличаются только способом монтажа в дверное полотно.

Монтажная стальная пластина толщиной 3мм для сувальдных одноключевых замков CISA, назначение: защита корпуса замка от высверливания и монтаж вставки из марганцевистой стали, защищающей опорную стойку.

Броненакладка CISA 06429.60 под сувальдный ключ CISA, монтируется на секретную накладку CISA 02715 или CISA 02716 для защиты последней от рассверливания и спиливания. В комплект поставки входит защитная марганцовистая пластина для защиты опорной стойки замка, внутренняя и наружняя декоративная накладки. Для квалифицированного монтажа требуется дополнительно стальная пластина 06429.05.

Секретная накладка CISA 02716 (она же иногда называется иначе - шлюзовый механизм, пиновая накладка, сувальдный цилиндр, кодовая накладка и т.д.) предназначена для установки в стальные двери совместно с сувальдным перекодировочным замком фирмы CISA.

Это чрезвычайно важный элемент безопасности, т.к. сувальдные замки при большом количестве достоинств имеют существенный недостаток - достаточно крупное отверстие для ключа, через которое часто предпринимается попытка вскрыть замок. Причем такие попытки могут быть как манипуляционными (с помощью отмычек), так и силовыми (с помощью свертыша). Одним из решений по увеличению устойчивости замка к такого рода способам взлома является предложенный итальянской фирмой CISA симбиоз сразу двух механизмов: сувальдного замка и кодовой пиновой накладки, преграждающей доступ к ключевине этого замка.

Пиновая накладка по своему принципу работы больше похожа на устройство цилиндрового типа, таким образом получается двухсистемный (сувальдно-цилиндровый) замок специального вида. Но в отличие от обычных двухсистемных замков, для закрытия/открытия замка достаточно одного ключа, что повышает удобство использования системы. Вторым преимуществом является внутренняя блокировка: пиновая накладка устанавливается так что скважина под ключ расположена вертикально, и возможность ввести ключ в горизонтально расположенную скважину замка появляется только после идентификации кода, нанесенного на ножку ключа (опознание "родного" ключа пиновой накладкой). Это очень сильно повышает устойчивость системы к манипуляционному вскрытию, а также физически не позволяет ввести в скважину свертыш или иные приспособления для вскрытия силового.

Производитель выпускает CISA 02716 с ключами двух типоразмеров: “короткие” - общая длина 95 мм и “длинные” - общая длина 115 мм, соответствующие коды комплектов 02716.51 и 02716.61. Накладка с короткими ключами устанавливается на конструкции СуперЛюкс и БАСТИОН-1, для остальных конструкций требуется длинный ключ. Также в артикуле этого элемента присутствует код цвета - 0 для латуни и 18 - для хрома, однако в изделиях БАСТИОН этот цвет не важен - снаружи накладка полностью закрывается отдельно заказываемым бронеколпаком, а декоративная накладка изнутри подбирается исходя из цвета выбранных ручек совместно со всей остальной фурнитурой.

Обычно CISA 02716 поставляется с двумя комплектами из 5 ключей, которые имеют идентичную нарезку на ножке ключа (код, определяемый конкретной пиновой накладкой) и разные кодовые комбинации под сувальдный замок. Один из комплектов используется для монтажа и проверки замка при производстве двери, в дальнейшем он может применяться клиентом как запасной. Второй комплект остается запечатанным и может быть вскрыт клиентом в любой момент, когда возникнет необходимость перекодировки замка.

При установке в стальную дверь БАСТИОН совместно с данной позицией (в одной замковой группе) обычно заказываются:

• сувальдный перекодировочный замок CISA 57675, CISA 57685 или CISA 17685;
• марганцевая пластина CISA 06429.05;
• бронеколпак CISA 06429.60;
• девиатор Mottura 96086.

Настоятельно рекомендуется также заказ позиции Защита замковой группы входных дверей: сталь Ц85, толщ. 6.6мм для усложнения доступа к корпусу замка, (опция доступна для любых конструкций) и Спецзащита для замка CISA DBkey, сталь Ц85 для увеличения уровня защищенности от силового взлома непосредственно секретной накладки (опция доступна для конструкций БАСТИОН-2 и 3).

Данные позиции выбираются и оплачиваются отдельно.

Противосъёмный засов неподвижный, монтируется с петлевой стороны, изготовлен из нержавеющей стали 08X18Н10. Монтаж производится с помощью гайки на сварке на стадии финишной сборки, качество шлифовки поверхности и используемая марка стали позволяет оставлять засов в неокрашенном виде, что повышает эстетические свойства изделия. По сравнению с классическим решением из стали Ст20 засов из нержавеющей стали 08X18Н10 обладает более высокими защитными характеристиками ввиду увеличенного размера и твердости применяемого материала.

Для дверей наружного открывания служит для защиты дверной створки от выламывания двери наружу при сбитии/срезании петель. Для дверей внутреннего открывания является необходимым элементов защиты при попытках выдавить дверь вовнутрь.

Рекомендуемое количество засовов зависит от системы запирания. В целях сбалансированности запирания с замковой и петлевой стороны должно быть равно суммарному количеству активных засовов, обычно от 4 до 12. Цена за 1 штуку.

Девиатор Mottura 96.086

Система построена на основе группировки точеных ригелей диаметром 23 мм, изготовленных из качественной конструкционной углеродистой стали Ст20. Ригели собраны на так называемые "гребенки", к которым присоединены тяги, управляемые с помощью центрального механизма.

При воздействии на поворотное устройство (штурвал или ручку) система запирает дверь в двух направлениях (3 ригеля выводятся вверх и 3 вниз).

С августа 2019 года для улучшения внешнего вида, а также предотвращения коррозии и окисления металла, после шлифовки на ригели наносится один из трех видов гальванического покрытия.

Перед нанесением любого покрытия производится предварительная обработка детали, которая включает в себя обезжиривание, электрохимическое обезжиривание, травление (декопирование).

Цинк. Нанесение цинкового покрытия производится путем погружения заранее подвешенных деталей в химический раствор. Покрытие наносится в один слой. Толщина покрытия составляет 15 микрон. Такой вид покрытия чаще всего используется для металлов, которые находятся в помещении и не подвержены атмосферным воздействиям таким как высокая влажность или горячий сухой воздух. Покрытие имеет среднюю устойчивость к механическому воздействию. Цвет – светло-серебристый, почти белый и примерно соответствует цвету Cs (матовый хром) в обозначении фурнитуры итальянского производства.

Хром. Нанесение хромового покрытия осуществляется в 3 слоя: 1й слой - 18 микрон меди, 2й слой - 9 микрон никеля, 3й слой - 6 микрон хрома. Данный вид покрытия устойчив к механическому воздействию и имеет высокую устойчивость ко всем видам атмосферного воздействия. Цвет – блестящий, похож на полированный алюминий, примерно соответствует цвету Cr (глянцевый хром) в обозначении фурнитуры итальянского производства. Примерно такой внешний вид имеют ригели серийно выпускаемых импортных замков.

Химический никель. Сначала наносится гидратная пленка и деталь выдерживается в соляной кислоте 2 минуты. Затем готовится одноразовый раствор. Нанесение покрытия происходит путем множественных "толчков" тока, т.е. электрохимическим путем. После того, как химический никель "лег" на деталь, её отправляют на термообработку в печь, где она находится 2 часа при температуре 180 С. Эта процедура нужна для отвердения никеля. Химический никель максимально устойчив к механическим воздействиям. Цвет – полуматовый с желтоватым оттенком, примерно соответствует цвету Ni (никель) или Aa (серебро древнее) в обозначении фурнитуры итальянского производства.

При установке в стальную дверь БАСТИОН система дополнительно комплектуется следующими позициями:

• центральный механизм разведения тяг (разводная система, например Mauer 84012, или двусторонний засов, например Mottura 96750);
• поворотное устройство.

Данные позиции выбираются и оплачиваются отдельно.

Засов двусторонний Mottura 96750

Linea Cali LIBERTY - это нажимные ручки производства одноименной итальянской фабрики. Ручки выпускаются в коллекции Vintage, кажутся ожившими и непринужденно воплотившимися в формах, напоминающих растения и цветы, и прекрасно сочетаются со всеми видами дерева и классическими интерьерами.

Обладая усиленной розеткой и достаточно внушительными размерами, ручки LIBERTY прекрасно работают на тяжелых дверях.

Максимальный вылет от поверхности створки 54 мм, длина ручки 160 мм.

Базовая складская программа (как правило, есть в наличии) представлена ручками в следующих цветах:

• латунь патинированная (PM);
• золото глянцевое (OZ);
• медь матовая (OO);
• олово матовое (TM).

Также возможен заказ (срок поставки 2 месяца) ручек в цвете:

• французское золото (OF).

Ручка-скоба Bastion - это неподвижная точеная ручка производства компании БАСТИОН, изготовленная по нашим чертежам из полнотелого алюминиевого прутка. В процессе изготовления изделие полируется для увеличения блеска - результирующий цвет практически полностью совпадает с цветом CR (хром полированный или глянцевый) в обозначении фурнитуры многих итальянским фабрик. Собственное производство позволяет гибко подбирать размер ручки исходя из компоновки сейфовой системы запирания. Ручки имеют монументально-брутальный дизайн и специальный мощный крепеж, что позволяет их использовать в том числе для тяжелых бетонированных дверей.

Габаритные размеры:

• стандартный вылет от поверхности створки 80 мм (можно увеличить или уменьшить);
• межосевое расстояние - любое, для данной стоимости от 80 до 350 мм;
• общая высота зависит от выбранного межосевого расстояния.

Базовая складская программа (как правило, есть в наличии) представлена ручками в следующих цветах:

• хром матовый (CS);
• хром глянцевый (CR);
• латунь матовая (OS);
• латунь глянцевая (OL);

• латунь патинированная глянцевая (OG);
• латунь патинированная матовая (PM);
• бронза темная патинированная матовая (BM);
• черненое серебро глянцевое (AL);
• черненое серебро матовое (AS).

Цена указана за одну ручку. При заказе ручки с межосевым расстоянием более 350 мм применяется повышающий коэффициент, равный отношению необходимой длины к значению 350 мм.

Для сувальдного замка CISA, устанавливаемого в комплекте со шлюзом 02716 на двери категории Бастион-2 и Бастион-3 по умолчанию устанавливается накладка Mottura 95.307, позволяющая уменьшить длину ключа за счёт организации впадины в области ключевины. Недостатком такого решения является фиксированный размер углубления (15 мм), необходимость изменять штатную форму отверстия для входа ключа и малая толщина материала, что при неаккуратной эксплуатации приводит к её деформации при вставлении и, особенно, вынимании ключа, а также ограниченный выбор цветов. Все эти проблемы можно решить с помощью точеных накладок серии Bastion 95.307 в версии Standart. Однако некоторые клиенты категорически не хотят видеть винты крепления накладок - для решения этой проблемы разработана и внедрена в производство версия Премиум.

Серия новых накладок Bastion 95.307 в версии PREMIUM значительно улучшает внешний вид изделия за счет применения специально разработанной детали, которая по реззьбе накручивается на основание декоративной накладки. Таким образом винты крепления становятся невидимыми, но при этом сохраняется необходимая функциональность, в частности накладку или только верхний кожух можно заменить при повреждении, или наоболрот, сохранить при замене декоративной панели.

Накладка выполняется из алюминия или латуни, и в зависимости от требуемого вида покрытия при изготовлении шлифуется (матовый эффект) или полируется (глянцевый эффект). При необходимости готовая накладка может быть покрыта драгоценными металлами (золотом, серебром) или специальным образом обработана для получения внешнего вида патинированной латуни, старой бронзы или матового олова (цвет состаренного или патинированного серебра).

Итоговая цветовая гамма в соответствии с принятыми для итальянской фурнитуры обозначениями: хром матовый (CS), хром глянцевый (CR), латунь матовая (OS), латунь глянцевая (OL), золото (OZ), латунь патинированная (PM), латунь патинированная (PM), бронза состаренная (AN), олово матовое (TM).

Все перечисленные эффекты обработки входят в стоимость накладки, за исключением покрытия драгоценными металлами (золотом или серебром).

Все устанавливаемые компанией цилиндровые замки в обязательном порядке комплектуются броненакладками врезного типа. Для максимальной защиты используются броненакладки Mottura Top Defender с высотой 30,40,50,60 мм. Однако для дверей категории Бастион-2 и Бастион-3 при наличии снаружи декоративной панели даже высота 60 мм оказывается недостаточной, поэтому по умолчанию устанавливается накладка Mottura 95.302, позволяющая закрыть торцевую часть панели, в которой организован вырез для утапливания броненакладки. Недостатком такого решения является фиксированный размер углубления (10 мм) ограниченный выбор цветов.

Все эти проблемы можно решить с помощью точеных накладок серии Bastion 95.302 в версии Standart. Однако некоторые клиенты категорически не хотят видеть винты крепления накладок - для решения этой проблемы разработана и внедрена в производство версия Премиум.

Серия новых накладок Bastion 95.302 в версии PREMIUM значительно улучшает внешний вид изделия за счет применения специально разработанной детали, которая по резьбе накручивается на основание декоративной накладки. Таким образом винты крепления становятся невидимыми, но при этом сохраняется необходимая функциональность, в частности накладку или только верхний кожух можно заменить при повреждении, или наоборот, сохранить при замене декоративной панели.

Накладка выполняется из алюминия или латуни, и в зависимости от требуемого вида покрытия при изготовлении шлифуется (матовый эффект) или полируется (глянцевый эффект). При необходимости готовая накладка может быть покрыта драгоценными металлами (золотом, серебром) или специальным образом обработана для получения внешнего вида патинированной латуни, старой бронзы или матового олова (цвет состаренного или патинированного серебра).

Итоговая цветовая гамма в соответствии с принятыми для итальянской фурнитуры обозначениями: хром матовый (CS), хром глянцевый (CR), латунь матовая (OS), латунь глянцевая (OL), золото (OZ), латунь патинированная (PM), латунь патинированная (PM), бронза состаренная (AN), олово матовое (TM).

Все перечисленные эффекты обработки входят в стоимость накладки, за исключением покрытия драгоценными металлами (золотом или серебром).

Поворотный точеный трёхлепестковый штурвал 3л-118.

Исходя из используемого материала (алюминий или латунь) возможны четыре базовых цвета:

• хром матовый (CS);
• хром глянцевый (CR);
• латунь матовая (OS);
• латунь глянцевая (OL).

При необходимости штурвал может быть покрыт специальной эмалью в цвет остальной фурнитуры, в том числе с эффектом патинирования. В результате могут быть получены популярные у итальянский производителей фурнитуры цвета, такие как:

• латунь патинированная (PM);
• олово матовое (TM);
• бронза темная матовая (BM);
• серебро древнее (AA).

В качестве образца цвета может выступать любой цвет по палитре RAL, также за дополнительную плату возможно покрытие настоящим золотом (цвет OZ).

Штурвал предназначен для управления следующими устройствами:

• двусторонним засовом Mottura 34.327;
• трехсторонним засовом Mottura 34.337;
• двусторонним засовом Mottura 96.750;
• ригельной сборкой Mauer 84011;
• ригельной сборкой Mauer 84012;
• ригельной сборкой Mauer 84081;
• ригельной сборкой Mauer 84082;
  а также любыми другими механизмами с аналогичным принципом действия.

Фиксация системы в положении открыто или закрыто в механизме самого штурвала отсутствует, поэтому при использовании с ригельными сборками необходимо обеспечивать фиксацию с помощью замков-блокираторов или засовов.

Вылет относительно поверхности створки, размер и количество лепестков определяются техническим заданием. На фото внешний диаметр штурвала 118 мм, диаметр лепестка 16 мм, длина лепестка 30 мм, диаметр центральной части 30 мм.

Материал, способ обработки, покрытие и размер могут влиять на цену. Указана стоимость образца с приведенными выше характеристиками.

ISEO SMART представляет собой цилиндровый электромоторный замок с защёлкой и приводом вертикальных тяг.

Замок устанавливается в стальные двери в качестве основного нижнего замка, как правило, с нажимной ручкой изнутри и неподвижной ручкой снаружи. В зависимости от модели замка (с антипаникой или без) используются разные способы выхода. Для замков с антипаникой изнутри возможен выход без использования ключей или электросигнала - обычным нажатием на ручку, которая убирает защёлку внутрь корпуса замка. Для доступа снаружи требуется активировать систему управления электронным компонентом замка (приложить электронный ключ или карту, набрать код на клавиатуре, нажать на кнопку пульта или отсканировать палец). В случае проблем с электричеством замок также может быть открыт механическим ключом.

Специалисты компании БАСТИОН рекомендуют данный замок для установки во входные двери в квартиры, дома и коттеджи. Такое решение позволит всегда держать внешнюю дверь закрытой, не затрачивая для этого дополнительных усилий.

При установке в стальную дверь БАСТИОН для обеспечения взломостойкости и комфорта использования замка рекомендуются следующие комплектующие:

• цилиндровый механизм;
• броненакладка Mottura Top Defender или Disec;
• марганцевая пластина Mottura 94053;
• один или два девиатора Mottura 96086;
• нажимные ручки изнутри, неподвижные ручки снаружи.
• биометрическая система управления электронным компонентом замка.

Во всех фирменных конструкциях также рекомендуется для увеличения взломостойкости защищать замковую группу (данный комплект вместе с вторым основным замком) по всей высоте от края до первого ребра жёсткости бронированной сталью Ц85 толщиной 6,6 мм. Такая мера обеспечивает адекватную защиту при попытках сверления в критичные места замка и полностью защищает от вскрытия ручным инструментом.

Данные позиции выбираются и оплачиваются отдельно.

В состав замка ISEO SMART при установке в двери БАСТИОН включены помимо самого корпуса:

• приемник блю-туз сигнала скрытой установки + монтажный бокс к нему или кодонаборная клавиатура, оба устройства совмещены со считывателем карт;
• комплект мастер-карт;
• батарейный отсек
• вынесенная на петлевую сторону контактная группа.

По желанию клиента замок поставляется в варианте "антипаника".

Для входных дверей в частные дома и квартиры, когда незаметность для окружающих, высокий уровень вандалостойкости, устойчивость к атмосферным явлениям и загрязнениям являются решающими факторами, рекомендуется к установке автономная система открывания двери по отпечатку пальца «ekey homе integra», производимая компанией ekey biometric systems GmbH. Комплектность и стоимость системы зависит от выбранного типа сканера, блока управления и блока питания.

Система «ekey homе integra BT» способна управлять замками различных типов: электрозащелками, электромагнитными, электромеханическими и электромоторными замками различных производителей.

Открытие производится по отпечатку пальца или с помощью мобильного ПО защищенного паролем, администрирование - через мобильное ПО или с помощью стандартного блока управления на торце двери (регистрация и идентификация до 99 пользователей).

С помощью приложения для смартфона Вы можете легкого создавать и удалять пользователей, записывать и стирать шаблоны в память сканера, управлять разрешениями для пользователей, добавлять фотографии, менять яркость светодиодов, дистанционно открывать дверь и делать это удобно и легко на экране своего телефона.

В комплект входит:

• влагозащитный сканер ekey home integra FS IN 2.0 BT с Bluetooth – передатчиком
• блок управления на одно реле для подачи сигнала на любой установленный в двери элекрозамок (встроенный в формате micro или стандартный с выводом дублирующей системы управления в торец двери)
• декоративная накладка трех возможных цветов: нержавеющая сталь, золото, белый;
• кабель-переход;
• обычный блок питания;
• все необходимые кабели;
• стандартная кнопка для выхода изнутри помещения;

Возможные изменения / дополнения комплектности:

1) Замена блока управления на блок с 2 реле (+240 евро)

2) Замена обычного блока питания на блок бесперебойного питания (+490 евро)

3) Вывод проводов для обеспечения возможности подачи питания на сканер и электрозамок в случае выхода из строя основной системы электроснабжения (+140 евро)

Врезной магнитный геркон для последующего подключения сигнализации и системы "умного дома". Подаёт сигнал на подключенное устройство при открывании двери (при разъединении створки и рамы). Корпус пластиковый круглый, цвет чёрный. Стоимость с учетом монтажа и вывода проводов из рамы, но без учёта последующего подключения.

Эмаль воздушной сушки категории "Премиум" позволяет получить структурную поверхность типа "эффект камня" нужного цвета. Применяется исключительно для дверных блоков, устанавливаемых во внутренних отапливаемых помещениях.

Окраска эмалями воздушной сушки является идеальным решением для технологически сложных изделий, а также в случаях, когда значительные габаритные размеры не позволяют разместить изделие в порошковой камере. В ряде интерьеров такая окраска более предпочтительна по соображениям дизайна. Широкая цветовая гамма и палитра различных текстур позволяет подобрать оптимальное решение практически во всех ситуациях.

Финишная окраска наносится на торцы створки, петли и раму дверного блока. Остальные поверхности окрашиваются только грунтом с антикоррозийными целями.

Технология окраски:

• шпатлевка;
• грунтовка;
• эмаль KRYLON или Stone Creation как финишное покрытие или как основа;
• универсальная автомобильная эмаль (если нужен цвет по RAL) или лак (если нет слоя эмали).

Окраска эмалями воздушной сушки имеет свои достоинства:

• возможна окраска очень тяжёлых или крупногабаритных изделий, окраска которых порошком невозможна из-за превышения размеров покрасочной камеры или допустимого для подъёмного механизма веса;
• возможна окраска сложных изделий с большим количеством сварных соединений;
• возможно идеальное выведение мест технологической стыковки металлопроката;
• возможно идеальное восстановление повреждённого в процессе монтажа или эксплуатации покрытия.

Относительные недостатки по сравнению с порошковой окраской:

• область защелки на раме сотрется быстрее, чем у рамы, окрашенной порошком;
• уплотнитель требуется дополнительно фиксировать на клей (стандартной клеевой основы недостаточно для структурной поверхности).

На наружную и внутреннюю поверхность створки рекомендуется установка декоративных панелей, т.к. облицовка из МДФ или массива существенно улучшает звукоизоляционные свойства двери. Однако если того требуют соображения дизайна или режим будущей эксплуатации двери, для окраски плоскости снаружи и/или изнутри может быть применена окраска с эффектом камня данной категории (окраска плоскости двери оплачивается дополнительно).

Возможна окраска по карте RAL или применение многоцветных текстурных решений от производителей Rust Oleum (серия Stone Creation) и Krylon (серия Natural Stone Textured Finish).

Цена указана для двухконтурных конструкций любого веса (СуперЛюкс, Бастион-1, Бастион-2, Бастион-3).

Подробнее

Демонтаж деревянного дверного блока с вывозом крупного мусора без сохранения дверной коробки, наличников и т.д.

Цена указана для стандартного по весу и размерам дверного блока при площади дверного проема до 2,12 кв.м, при больших площадях используется коэффициент. Стоимость демонтажа нестандартных дверных блоков, а также блоков производства БАСТИОН определяется по месту в зависимости от характеристик изделия.

Монтаж конструкции категории БАСТИОН-3 с помощью стальных штырей (арматура 16 мм), через внутренний расширитель рамы и/или ответные части замков и противосъёмных засовов. Точное количество штырей крепления, глубина забуривания и их расположение определяются весом конструкции и материалом стены.

Цена указана для площади дверного проёма до 2,12 кв.м, при больших площадях используется коэффициент.

В стоимость включено: выпил четверти с наружной стороны под утапливание упорного наличника, запенивание зазоров "рама-стена" пенополиуретановым герметиком. При модификации конструкции (для противопожарных, пулестойких и иных дверей со специальными свойствами) стоимость монтажа возрастает исходя из веса конструкции.

Для тяжелых изделий (при весе одного элемента от 200кг до 300кг) стоимость монтажа не включает в себя услуги по разгрузке изделий и доставке его до лифта/квартиры. Компания БАСТИОН приглашает для таких работ профессиональных грузчиков.

Необходимость в услугах грузчиков возникает для изделий уровня БАСТИОН-1 и БАСТИОН-2.

На сайте указана минимальная стоимость, она же обычно фигурирует в первичной спецификации изделия. Окончательная цифра уточняется после выезда инженера на объект и зависит от веса, габаритов изделия, а также расположения места монтажа относительно места разгрузки (количестве ступенек и метром по прямой на пути проноса, а также связанных с характером помещения и состоянием ремонта дополнительных сложностей).

Указана стоимость выезда бригады грузчиков в пределах МКАД. При выезде за МКАД дополнительно оплачивается аренда микроавтобуса.

В стоимость включено:

• любой рисунок филенки, тонированный по образцу каталога БАСТИОН при условии что рисунок состоит не более чем из трех прямоугольных филенок. Для более сложных рисунков применяется повышающий коэффициент.
• обычная (неуличная) лакировка.

Если панель устанавливается на входную дверь, контактирующую с атомосферой, необходимо дополнительно заказывать уличную лакировку.

Цена указана за 1 кв.м. проёма, в который монтируется дверной блок.

Минимальный коэффициент для расчёта стоимости одной панели по площади равен 1,5 (это важно учитывать при расчёте облицовки доборов). Коэффициент для двустворчатых дверей составляет 1.3

Наличник декоративный стандартного сечения из массива дуба толщиной 18 мм, для обрамления прямоугольной рамы с трёх сторон.

Декорирование: тонировка по каталогу цветов БАСТИОН.

Стыковка: под 45 или 90 град.

Стандартная ширина - до 100 мм. Стоимость указана для площади проема до 2,12 кв.м. При больших габаритах по проёму используется коэффициент, при увеличении толщины – доплата из расчёта дополнительный 1 см ширины + 10% стоимости.

Рекомендуется для дверных блоков, створки которых облицованы панелями из массива дуба или МДФ шпонированного.

Цена указана для стандартной декоративной обработки (тонирование в цвет по каталогу БАСТИОН + обычная лакировка). Для расчёта стоимости при специальных эффектах (окраска с сохранением текстуры, патинированние, закрытие под и т.д.) используются соответствующие коэффициенты.

Капитель "Триумф" подразумевает три уровня и устанавливается вместо верхнего сегмента классического наличника со стороны петель или со стороны порога, придавая оформлению дверного блока более монументальный вид. Возможно проектирование двухуровневой капители и её установка выше стандартного наличника, обычно с целью визуального подъема потолка.

Тумбочка декоративная доска внизу наличника (неподвижная) придает более сбалансированный вид наличникам и порталам при наличии верхней капители. Кроме того за счет утолщения наличника в области тумбочки обеспечивается более сбалансированная стыковка наличника с плинтусом, особенно если плинтус имеет значительную толщину.

Декоративная пирамидка монтируется на стыке вертикальных и горизонтального сегментов наличника и служит для придания изделиям нужного с точки зрения дизайна облика. Указана стоимость комплекта из двух пирамидок, каждая из которых имеет площадь в пределах 16 кв.см. (размер основания не более 40*40 мм)

Рисунок на филенке (объемный декор) выполняется вручную. Указана цена геометрического рисунка средней сложности. Точная стоимость зависит от сложности самого рисунка, количества используемых цветов и занимаемой площади.

В ряде интерьеров ровный прямой классический наличник смотрится слишком строго и необходимы меры по его дополнительному декорированию. Одним из эстетичных способов является добавление выступающих элементов в виде прямоугольных реек (брусков). Важно учитывать, что такие элементы (как и все декоры, имеющие в сечение острые или прямые углы) НЕ совместимы с окраской под "высокий глянец".

Основа (стандартный наличник) оплачивается по базовым расценкам с учетом его ширины и размеров проема. Указана дополнительная стоимость при добавлении к стандартному наличнику указанных элементов. Эта позиция является фиксированной и от площади уже не зависит.

В ряде интерьеров ровный прямой классический наличник смотрится слишком строго и необходимы меры по его дополнительному декорированию. Одним из недорогих способов является добавление фрезеровки (обычно на вертикальные сегменты наличника). Фрезеровка особенно хорошо смотрится при окраске или тонировке с патинированием.

Основа (стандартный наличник) оплачивается по базовым расценкам с учетом его ширины и размеров проема. Указана дополнительная стоимость при добавлении к стандартному наличнику тройной фрезы. Эта позиция является фиксированной и от площади уже не зависит.

В стоимость включено:

• любой рисунок филенки, тонированный по образцу каталога БАСТИОН при условии что рисунок состоит не более чем из трех прямоугольных филенок. Для более сложных рисунков применяется повышающий коэффициент.
• обычная (неуличная) лакировка.

Если панель устанавливается на входную дверь, контактирующую с атомосферой, необходимо дополнительно заказывать уличную лакировку.

Цена указана за 1 кв.м. проёма, в который монтируется дверной блок.

Минимальный коэффициент для расчёта стоимости одной панели по площади равен 1,5 (это важно учитывать при расчёте облицовки доборов). Коэффициент для двустворчатых дверей составляет 1.3

Комплект:

• боковые откосы из массива дуба толщиной 18 мм;
• наличники из из массива дуба.

Стыковка наличников: 45 или 90 град.

Рекомендуется для дверных блоков, створки который изнутри облицованы панелями их массива дуба, в качестве нижнего замка с защёлкой используется замок системы антипаника, засов отсутствует или специально отнесен от замкового края створки (при увеличении толщины откосов пользоваться классической вертушкой крайне неудобно). Без всяких ограничений применяется для двустворчатых дверей.

При необходимости дополнительно оплачивается порог, возможный материал порога – массив дуба, латунь или нержавейка

Указана минимальная стоимость за комплект для стандартного дверного блока (ширина наличника до 100 мм, общая глубина стены до 190 мм, площадь проёма до 2,12 кв.м.).

Для расчёта стоимости при специальных эффектах (патинированние, уличная лакировка и т.д.) используются соответствующие коэффициенты.

При увеличении площади дверного блока используется коэффициент по площади, при увеличении глубины откосов отдельно производится доплата за дополнительный размер расширителя по расценкам для панелей соответствующего вида. При увеличении ширины – доплата из расчёта дополнительный 1 см ширины + 10% стоимости к стоимости по расценкам на наличник из соотв материала. Для более простого расчета стоимости при нескольких нестандартных параметрах рекомендуется отдельно выбирать наличники, облицовку откосов и порожек.

Декоративный порожек для декорирования стального порога на раме дверного блока. Изготавливается из того же материала, что облицовочная панель (массив дуба, МДФ ламинированный или крашеный) или из нержавейщей стали.

Если панель выполнена из крашеного МДФ, порожек по желанию Заказчика может быть все равно выполнен из массива дуба: преимуществом такого решения является бОльшая механическая прочность, недостатком - визуальное отличие порога от панели ввиду наличия фактуры древесины на пороге.

Состоит их двух деталей: подставочной доски и клюва. Изготавливается в размер. Назначение – закрыть стальную часть порога и стыковки порога рамы с полом.

Цена для стандартной конфигурации порога для дверей шириной до 1 метра при обычной лакировке. Для расчёта стоимости при специальных эффектах (окраска с сохранением текстуры, патинированние, закрытие под и т.д.) используются соответствующие коэффициенты.

При двухэтапном выполнении работ данная услуга необходима единократно или дважды

1) Обязательно в случае если изделие монтируется силами БАСТИОН. Если изделие отгружается самовывозом, производится только по требованию клиента.

2) В случае если облицовка рамы монтируется позднее основного изделия требуется повторный выезд. Для правильного изготовления облицовки рамы необходимо определить точную конфигурацию наличников, глубину откосов, размерность порога. Произвести эти замеры при монтаже основной двери невозможно так как чаще всего требуются промежуточные работы строителей. Кроме того, функции монтажа и замера/проектирования выполняются разными специалистами компании.

Прим: аналогичный тариф применяется, если по независящим от БАСТИОН причинам требуется выезд инженера для консультирования строителей, объяснения состава заказа, обсуждения технических и иных характеристик с различными представителями Заказчика, осмотра ранее установленного изделия с целями ремонта/апгрейта и т.д.

Указана стоимость выезда бригады специалистов (минимум два человека) в пределах МКАД для проведения любых работ по месту, в том числе: монтажа изделий, ремонта и апгрейта изделий, замены замков/цилиндров, перекодировки, профилактики, прочих работ.

Стоимость замененных комплектующих оплачивается отдельно. Непосредственно монтаж изделий (дверей, сейфов) оплачивается отдельно. Доплата при выезде за пределы МКАД производится по действующему тарифу.

Указана стоимость монтажа одной панели со стороны петель в случае, если применяется скрытый крепеж на мебельных подвесах. Монтаж мебельных подвесов осуществляется на тыльную сторону панели, на створке в соответствующих местах устанавливаются винты, панель "одевается" сверху вниз при открытой створке. Вся фурнитура при установке снимается, в области петель в панели делается технологический паз, который впоследствии закрывается декоративными "заглушками" - специальными элементами сложной формы.

Крепеж является полностью невидимым, при этом сохраняется возможность аккуратного демонтажа панели при необходимости. В стоимость включены заглушки на петли, необходимые для скрытого монтажа со стороны петель.

В случае, если панель изготавливается силами сторонних производителей по инициативе Заказчика, производитель панели должен выполнить фрезеровку под мебельные навесы и изготовить заглушки по чертежам, которые готовят специалисты БАСТИОН в составе услуги "Техническое задание на изготовление панели". Услуга оплачивается отдельно.

Если монтаж производится в рамках второго этапа (позднее монтажа самой двери), выезд на объект для производства работ оплачивается отдельно.

Указана стоимость монтажа одной панели со стороны порога в случае, если применяется скрытый крепеж на мебельных подвесах. Монтаж мебельных подвесов осуществляется на тыльную сторону панели, на створке в соответствующих местах устанавливаются винты, панель "одевается" сверху вниз при открытой створке. Вся фурнитура при установке снимается.

Крепеж является полностью невидимым, при этом сохраняется возможность аккуратного демонтажа панели при необходимости.

В случае, если панель изготавливается силами сторонних производителей по инициативе Заказчика, производитель панели должен выполнить фрезеровку под мебельные навесы по чертежам, которые готовят специалисты БАСТИОН в составе услуги "Техническое задание на изготовление панели". Услуга оплачивается отдельно.

Если монтаж производится в рамках второго этапа (позднее монтажа самой двери), выезд на объект для производства работ оплачивается отдельно.
